1. DESCRIPTION / BESCHRIJVING
7
5
9
2
4
1

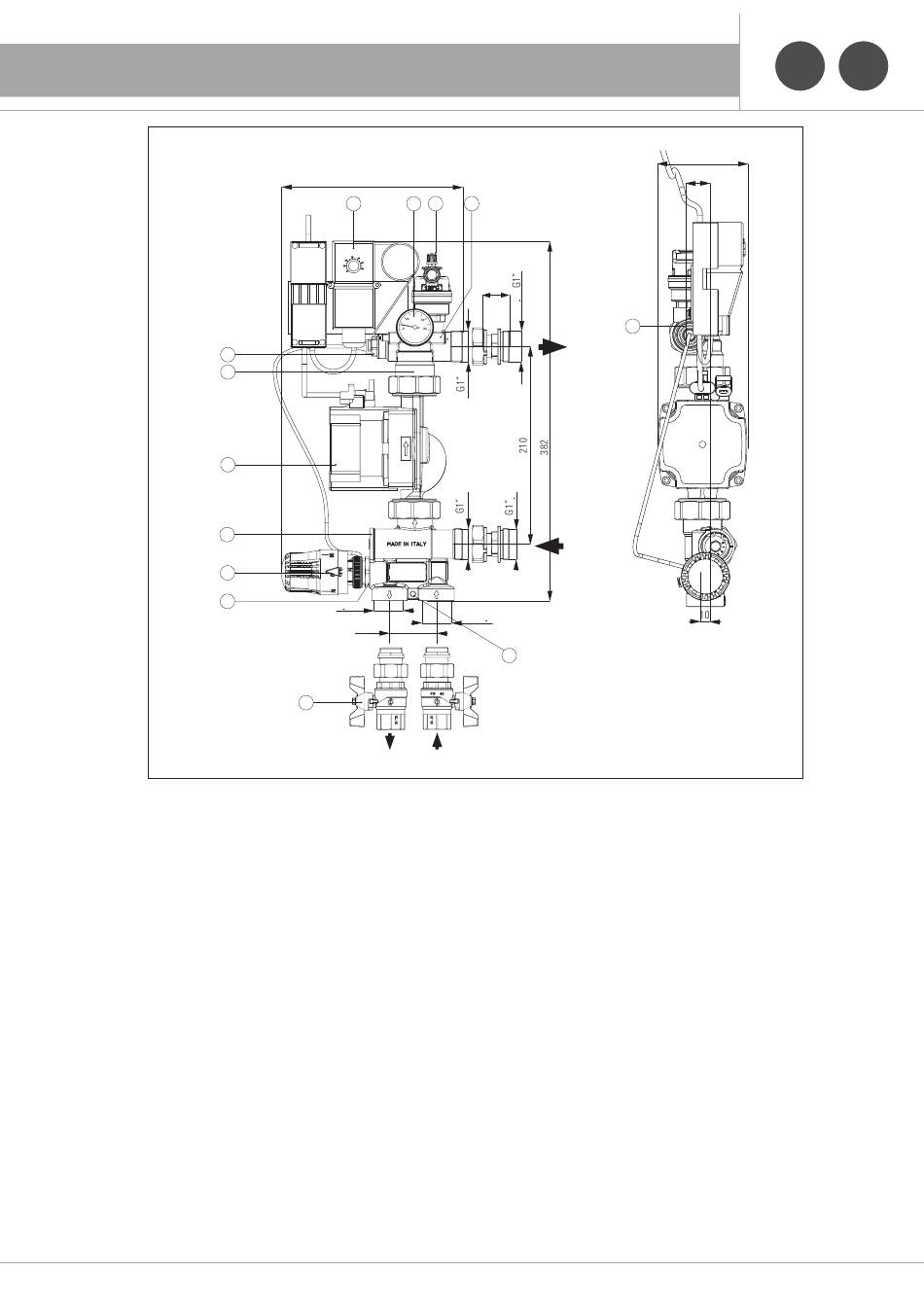

Fig. A
1.1 Construction
Robinet mélangeur avec filetage M30x1,5 agencé pour le montage
d'une tête thermostatique avec sonde d'immersion de 20 à 65 ° C,
ou un servomoteur électrique (non fourni);
Vanne d'étalonnage et by-pass;
Vanne de purge d'air ½" (automatique);
Tête thermostatique avec sonde à immersion de 20 à 65 °C limité
à 50 °C;
Clapet anti-retour;
Thermomètre de contrôle de 0 à 80 °C;
Logement pour sonde de température de départ;
Logement pour de la sonde l'aquastat de sécurité;
Circulateur électronique GRUNDFOS UPM3 Auto;
Boîte avec aquastat de sécurité pour le câblage du circulateur à basse
température (optionnel);
Préparation pour la création d'un trou de fixation au mur avec des vis
et des chevilles (non fournies);
Kit de vannes à boisseau sphérique (pas inclus).
20
192
6
3
8
10
G1"
G1"
50
12
29
11
11
1.1 Bouw
Mengklep met schroefdraad M30x1,5 gereed gemaakt voor de instal-
latie van een thermostaatkop met dompelsonde van 20 tot 65 °C of
met een elektrische servomotor (niet bijgeleverd);
Kalibratie- en by-pass-klep;
Ontluchtingsklep ½" (automatisch);
Thermostaatkop met dompelsonde instelbaar van 20 tot 65 °C beperkt
tot 50 °C;
Terugslagklep;
Controlethermometer van 0 tot 80 °C;
Behuizing voor sonde aanvoertemperatuur;
Behuizing voor sonde veiligheidsthermostaat;
Elektronische circulator GRUNDFOS UPM3 Auto (waar beoogd);
Kastje met veiligheidsaquastaat voor bekabeling circulator lage
temperatuur (waar beoogd);
Voorbereiding voor creatie gat voor bevestiging aan muur met schroef
en plug (niet geleverd);
Kit kogelkleppen (niet bijgeleverd.
FR
FR
NL
NL
85,7
26
