1. DESCRIPTION / BESCHREIBUNG
7
5
9
2
4
1

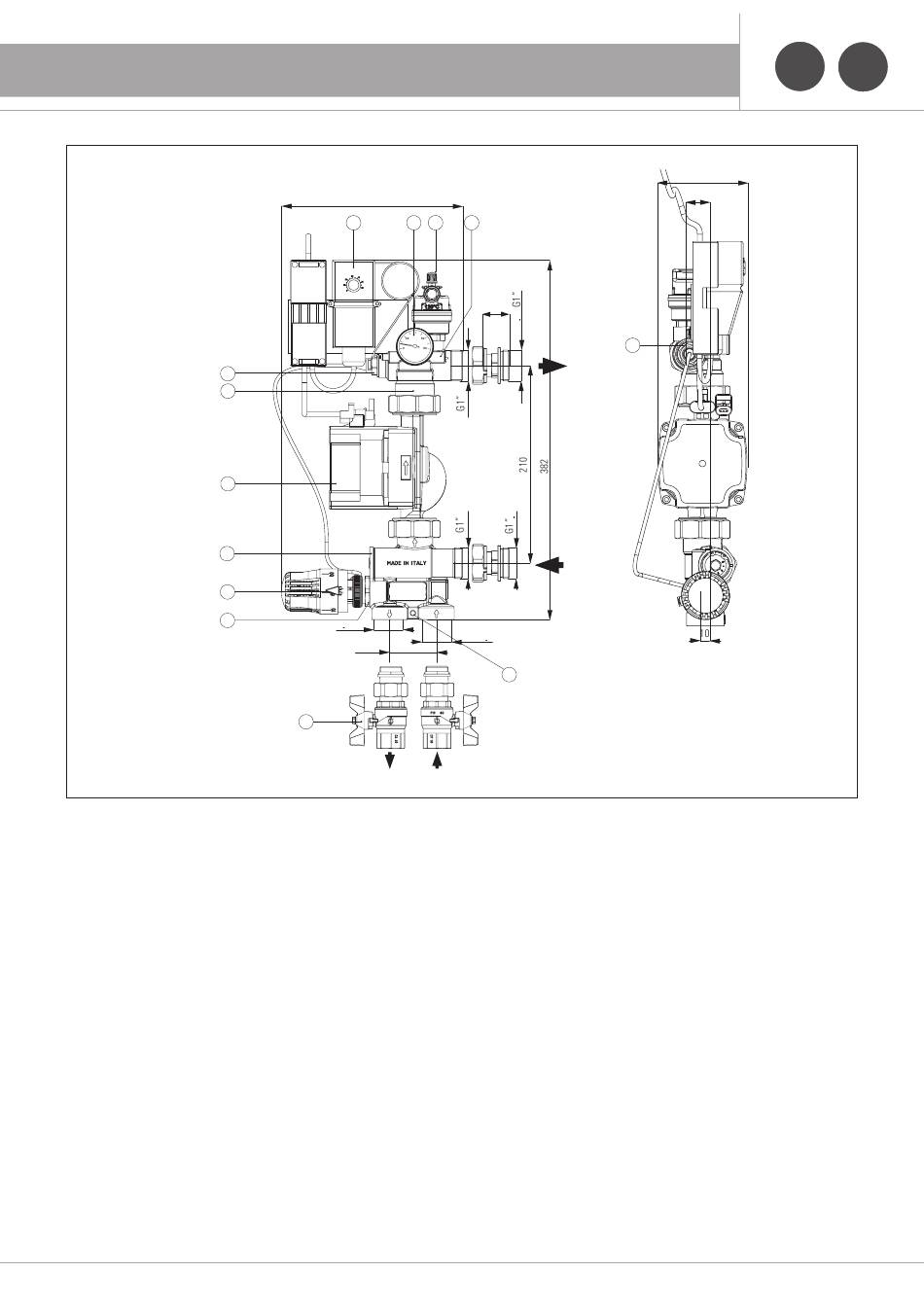

Fig. A
1.1 Construction
Mixing valve with M30x1.5 thread designed for the installation of a
thermostatic head with an immersion probe from 20 to 65°C or an electric
servomotor (not supplied);
Calibration valve and by-pass;
½" automatic air vent valve;
Thermostatic head with immersion probe setting from 20 to 65 °C limited
to 50 °C;
Non-return valve;
Thermometer 0 - 80 °C scale;
Housing for flow temperature probe;
Housing for safety thermostat probe;
Electronic circulator GRUNDFOS UPM3 Auto;
Box with safety thermostat for low temperature circulator wiring;
Predispositions for creating a hole for wall mounting by means of
screw and dowel (not supplied);
Ball valve set (not supplied).
192
10
6
3
8
G1"
G1"
50
12
29
11
11
1.1 Aufbau
Mischventil mit Anschluss M30x1,5 für die Montage des
Thermostatkopfes (Lieferumfang) oder eines elektrischen Antriebes
(optional, nicht im Lieferumfang enthalten);
Einstellbares Bypass-Ventil;
Automatischer Schnellentlüfter ½";
Thermostatkopf 20-65°C mit Fernfühler, begrenzt auf max. 50 °C
Rückschlagventil
Thermometer von 0-80 °C;
Tauchhülse für Fernfühler;
Sitz für Fernfühler Sicherheitstemperaturwächter;
Umwälzpumpe Grundfos UPM3 Auto;
Sicherheitstemperaturwächter;
Loch für Wandbefestigung;
Kugelventile (nicht im Lieferumfang enthalten).
GB
GB
DE
DE
85,7
26
3
