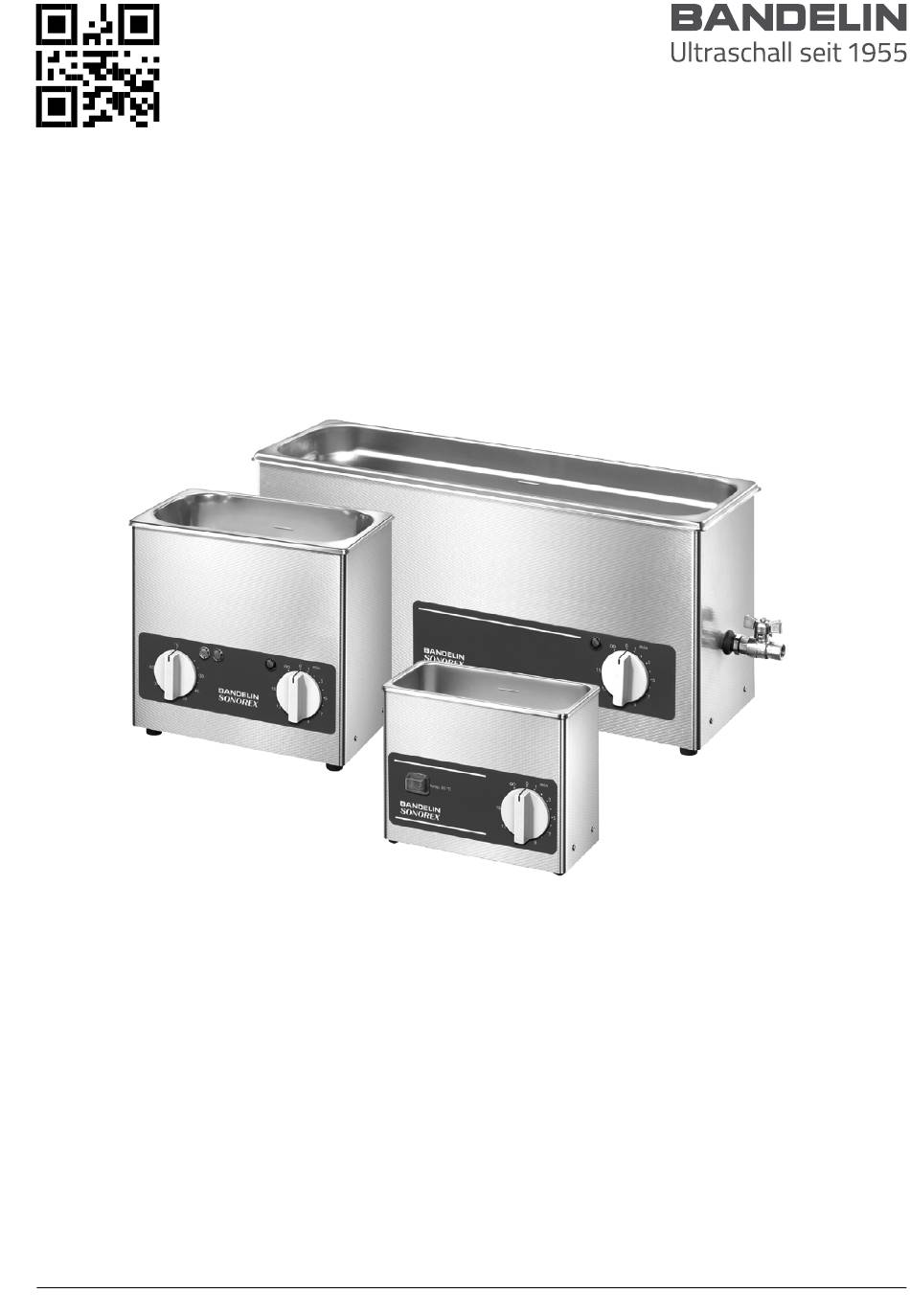

Gebruiksaanwijzing
SONOREX SUPER
Ultrasoonbaden met een hoog vermogen
Geldig voor:
RK 31, RK 31 H, RK 52, RK 52 H
RK 100, RK 100 H, RK 102 H, RK 103 H, RK 106
RK 156, RK 156 BH
RK 170 H
RK 255, RK 255 H
RK 510, RK 510 H, RK 512 H
RK 514, RK 514 H, RK 514 BH
RK 1028, RK 1028 H, RK 1028 C, RK 1028 CH
RK 1040, RK 1050, RK 1050 CH
1676-003 nl/2024-09
Advertenties
Inhoudsopgave
Gerelateerde Handleidingen voor Bandelin SONOREX SUPER
Samenvatting van Inhoud voor Bandelin SONOREX SUPER
- Pagina 1 Gebruiksaanwijzing SONOREX SUPER Ultrasoonbaden met een hoog vermogen Geldig voor: RK 31, RK 31 H, RK 52, RK 52 H RK 100, RK 100 H, RK 102 H, RK 103 H, RK 106 RK 156, RK 156 BH RK 170 H...
- Pagina 2 © 2024 1 2 GmbH & Co. KG, Heinrichstraße 3 – 4, 12207 Berlijn, Duitsland Tel.: +49-30-768 80 - 0, Fax: +49-30-773 46 99, info@bandelin.com Gecertificeerd volgens ISO 9001 en ISO 13485 2 / 50 1676-003 nl/2024-09...
-
Pagina 3: Inhoudsopgave
Inhoudsopgave Over deze gebruiksaanwijzing .................. 5 Veiligheid ........................6 Gebruik van het apparaat ..................6 Gebruik in de medische sector ................6 Kruiscontaminatie en infecties vermijden ............8 Buiten bereik van kinderen houden ..............8 Gevaar voor elektrische schok ................8 Gezondheidsschade door ultrasoon geluid ............9 Gevaren door hoge temperaturen ...............9 Gevaar door ultrasoon ..................10 Gevaren door gebruikte preparaten ..............10... - Pagina 4 Sonicatieduur ......................20 Vul met sonicatievloeistof ..................21 Sonicatie in- en uitschakelen ................23 Verwarming in- en uitschakelen ...............24 Sonicatievloeistof ontgassen – DEGAS ............26 Sonicatieproducten plaatsen ................26 Verwijder sonicatieobjecten ................27 5.10 Trilbak leegmaken ....................28 5.11 Storing verhelpen ....................29 Instandhouding ......................30 Onderhoud ........................30 Reiniging en onderhoud van het apparaat .............30 Controles ........................31 Folietest uitvoeren ....................32...
-
Pagina 5: Over Deze Gebruiksaanwijzing
• Neem met name het hoofdstuk 2 Veiligheid in acht. • Als u dit apparaat doorgeeft, dient u deze gebruiksaanwijzing bij te voegen. • Neem contact op met uw dealer of met BANDELIN, indien vragen in deze gebruiksaanwijzing niet worden beantwoord. Aanwijzingen over de service vindt u in hoofdstuk 6.5 Reparatie. -
Pagina 6: Veiligheid
Veiligheid Veiligheid 2.1 Gebruik van het apparaat Met het apparaat zijn de volgende toepassingen mogelijk: • ultrasoonreiniging van voorwerpen met de meest uiteenlopende vormen, types en groottes, • homogeniseren, emulgeren, • snelle ontgassing van vloeistoffen, • sonochemische toepassingen, bijv. voor het genereren van radicalen of voor een verbeterd stoffentransport, •... -
Pagina 7: Mogelijke Bijwerkingen/Beperkingen
Een zwangerschap is geen contra-indicatie voor het bedienen van het apparaat. Ernstige incidenten moeten aan BANDELIN electronic GmbH & Co. KG en de bevoegde autoriteit worden gemeld. 7 / 50... -
Pagina 8: Kruiscontaminatie En Infecties Vermijden
Veiligheid 2.3 Kruiscontaminatie en infecties vermijden Indien u het apparaat in de medische sector gebruikt, reinig en desinfecteer dan regelmatig de oppervlakken van het apparaat met ten minste een oppervlakdesinfectiemiddel met bactericiden, levuriciden en, in beperkte mate, viruciden ter vermijding van kruiscontaminatie. Behandel accessoires, zoals houders, dragers of korven, in een reinigingsdesinfectie-apparaat (RDG). -
Pagina 9: Gezondheidsschade Door Ultrasoon Geluid
Veiligheid • Als u een defect aan het apparaat constateert, trek dan onmiddellijk de stekker uit het stopcontact. Sluit een defect apparaat niet aan op het elektriciteitsnet. • Laat reparaties alleen uitvoeren door gekwalificeerd personeel of door de fabrikant. Zie hoofdstuk 6.5 Reparatie. •... -
Pagina 10: Gevaar Door Ultrasoon
Veiligheid stijgen tot meer dan 120 °C door de energietoevoer van de ultrasoon. Dat kan leiden tot branden en ernstige brandwonden. • Gebruik geen ontvlambare, explosiegevaarlijke, niet-waterige vloeistoffen (bijv. benzine, oplosmiddel) of mengsels met ontvlambare vloeistoffen (bijv. alcoholische oplossingen) direct in de roestvrijstalen oscillatietank. •... -
Pagina 11: Afvalverwijdering Van Sonicatievloeistof
Veiligheid 2.10 Afvalverwijdering van sonicatievloeistof Gooi de sonificatievloeistof weg in overeenstemming met de gegevens van de fabrikant van de gebruikte ultrasoonpreparaten. De aanbevolen ultrasoonpreparaten van de productreeksen TICKOPUR, TICKOMED en STAMMOPUR van DR. H. STAMM GmbH zijn biologisch afbreekbaar conform de voorschriften van Verordening (EG) nr. -
Pagina 12: Beschadiging Van Het Apparaat Vermijden
Veiligheid • Gebruik het apparaat alleen met accessoires die geschikt zijn voor het apparaat en de sonicatieproducten, zoals een korf. Plaats geen sonicatieproducten direct op de bodem van de oscillatietank. Een overzicht van goedgekeurde accessoires vindt u in hoofdstuk 10 Goedgekeurde accessoires. 2.12 Beschadiging van het apparaat vermijden •... -
Pagina 13: Veiligheidsstickers Op Het Apparaat
Veiligheid 2.14 Veiligheidsstickers op het apparaat • Neem alle veiligheidsstickers op het apparaat in acht. • Houd de veiligheidsstickers in leesbare toestand. Verwijder ze niet. Vernieuw ze als ze niet meer leesbaar zijn. Neem hiervoor contact op met onze klantenservice. Zie hoofdstuk 6.5 Reparatie. 2.15 Accessoires niet overladen Let op het opgegeven draagvermogen of de belastbaarheid van de betreffende gebruikte accessoires. -
Pagina 14: Opbouw En Functie
Opbouw en functie Opbouw en functie 3.1 Opbouw ° C 1 m in Apparatuuroverzicht 1 Handgrepen (afhankelijk van model) 2 Oscillatietank 3 Bedieningspaneel 4 Vulniveaumarkering 5 Afvoer met kogelkraan (afhankelijk van model) 6 Behuizing 7 Apparaatvoetstukken 14 / 50 1676-003 nl/2024-09... -
Pagina 15: Bedieningspaneel
Opbouw en functie 3.2 Bedieningspaneel °C Bedieningselementen voor alle apparaten met verwarming behalve RK 31 H Bedieningselementen voor alle apparaten zonder verwarming: RK 31, RK 52, RK 100, RK 106, RK 156, RK 255, RK 510, RK 514, RK 1028, RK 1028 C, RK 1040, RK 1050 Temp. -
Pagina 16: Werking
Opbouw en functie 3.3 Werking Het apparaat maakt gebruik van cavitatie veroorzaakt door laagfrequente ultrasone trillingen. Aan de onderzijde van de trilbak bevinden zich piëzo- elektrische trilsystemen. De ultrasone trillingen veroorzaken sterke drukschommelingen in de sonicatievloeistof. In de drukminima ontstaan cavitatiebellen. -
Pagina 17: Voorbereiding Voor Gebruik
Voorbereiding voor gebruik Voorbereiding voor gebruik 4.1 Vereisten voor de installatielocatie De plaats van opstelling van het apparaat moet aan de volgende voorwaarden voldoen: • Het opstelvlak moet waterpas, stevig en droog zijn. • Het draagvermogen moet voldoende zijn voor het apparaat met de sonicatievloeistof. -
Pagina 18: Oscillatietank Uitspoelen
Voorbereiding voor gebruik Resultaat » Bij ingeschakelde ultrasoon is een duidelijk geluid te horen. Neem contact op met de servicedienst als er geen geluid te horen is. Voor het eerste gebruik moet een folietest worden uitgevoerd. Deze dient om het effect van de ultrasone trillingen te documenteren. -
Pagina 19: Gebruik
Het gebruikte ultrasone preparaat moet cavitatiebevorderend, biologisch afbreekbaar, gemakkelijk te verwijderen, materiaalvriendelijk en lang houdbaar zijn. BANDELIN adviseert ultrasoonpreparaten van de productreeksen TICKOPUR, TICKOMED en STAMMOPUR van DR. H. STAMM GmbH. • Telefonisch advies: +49 30 76880-280 •... -
Pagina 20: Sonicatieduur
Gebruik Volg de instructies van de fabrikant van het ultrasoonpreparaat voor dosering. De benodigde hoeveelheid ultrasoonpreparaat en water vindt u in de doseertabel. Zie hoofdstuk 9 Doseertabel. U kunt de hoeveelheden zelf berekenen, analoog aan het volgende voorbeeld: 10 L kant-en-klare oplossing, 2,5%: Preparaat: 10 l ×... -
Pagina 21: Vul Met Sonicatievloeistof
Gebruik 5.4 Vul met sonicatievloeistof OPGELET Gevaar voor beschadiging - Giet geen heet water in de oscillatietank. - Maximale vultemperatuur: 50 °C. OPGELET Beschadiging door condens in het apparaat Bij een hoge luchtvochtigheid vormt zich condensaat in het apparaat wanneer koud water wordt bijgevuld. - Pagina 22 Gebruik °C 1 m in Oscillatietank vullen 1 Draaigreep voor het instellen van de verwarmingstemperatuur 2 Vulniveaumarkering 3 Afvoer met kogelkraan (afhankelijk van model) 4 Draaigreep voor het instellen van de ultrasoonduur Voorwaarden • Bij apparaten met afvoer moet de kogelkraan gesloten zijn. •...
-
Pagina 23: Sonicatie In- En Uitschakelen
Gebruik 5.5 Sonicatie in- en uitschakelen Voorwaarden • De oscillatietank is gevuld. • De netstekker steekt in een geaard stopcontact. Procedure 1. Plaats, indien aanwezig, het deksel op het apparaat. 2. Draai de draaigreep voor de ultrasoonduur naar de gewenste sonicatieduur of naar het symbool ∞... -
Pagina 24: Verwarming In- En Uitschakelen
Gebruik 5.6 Verwarming in- en uitschakelen Betreft de volgende apparaten: • RK 31 H, • RK 52 H, • RK 100 H, RK 102 H, RK 103 H, RK 156 BH, RK 170 H, RK 255 H, RK 510 H, RK 512 H, RK 514 H, RK 514 BH, RK 1028 H, RK 1028 CH, RK 1050 CH WAARSCHUWING Gevaar voor verbranding... - Pagina 25 Gebruik Informatie - De verwarming is uitgerust met een overtemperatuurbeveiliging. Als de verwarmingsfunctie ontbreekt, koppelt u het apparaat los van het elektriciteitsnet en laat u het afkoelen tot onder 50 °C, pas dan kan het apparaat weer in gebruik worden genomen. De verwarming werkt onafhankelijk van ultrasoon.
-
Pagina 26: Sonicatievloeistof Ontgassen - Degas
Gebruik 5.7 Sonicatievloeistof ontgassen – DEGAS Vers gevulde of langere tijd in de oscillatietank achtergebleven sonicatievloeistof moet voor gebruik worden ontgast. Het ontgassen van de sonicatievloeistof verhoogt het effect van de ultrasone trillingen. Met de functie DEGAS kan een snelle ontgassing van de sonicatievloeistof worden uitgevoerd. •... -
Pagina 27: Verwijder Sonicatieobjecten
Gebruik • Verwijder luchtbellen uit holle ruimtes. Draai de producten dienovereenkomstig. Verwijder luchtbellen onder inzetreservoirs. Het ultrasoon werkt alleen daar waar vloeistof in contact komt met het sonicatieproduct of het inzetreservoir. • Leg de meer verontreinigde zijde naar beneden. Plaats producten met scharnieren (bijv. -
Pagina 28: Trilbak Leegmaken
Gebruik 5.10 Trilbak leegmaken WAARSCHUWING Gevaar voor elektrische schok - Trek de stekker uit het stopcontact voordat u het apparaat optilt. - Plaats het ledigingsapparaat niet in een gootsteen. - Zorg ervoor dat er geen vloeistof in de behuizing kan komen. VOORZICHTIG Hete sonicatievloeistof en oscillatietank Bij het optillen van het apparaat voor het leegmaken bestaat er gevaar voor... -
Pagina 29: Storing Verhelpen
Gebruik 5.11 Storing verhelpen Storing Mogelijke oorzaken Verhelpen van storingen Te weinig • Sonicatievloeistof bevat • Sonicatievloeistof ontgassen. Zie ultrasoon gassen. hoofdstuk 5.7 Sonicatievloeistof effect, harde • Er bevinden zich te veel ontgassen – DEGAS. geluiden sonicatieproducten in de • Verminder het aantal oscillatietank. -
Pagina 30: Instandhouding
Instandhouding Instandhouding 6.1 Onderhoud Het apparaat is onderhoudsvrij. Voor een regelmatige controle kunnen functionele controles worden uitgevoerd, zie hoofdstuk 6.3 Controles. 6.2 Reiniging en onderhoud van het apparaat Behuizing reinigen • Veeg de behuizing vochtig af. Veeg deze droog met een zachte doek. •... -
Pagina 31: Controles
Instandhouding 6.3 Controles OPGELET Beschadiging van het apparaat - Voer alleen tests uit op het gevulde apparaat. Als een van de controles niet tot het gewenste resultaat leidt, neem dan contact op met de serviceafdeling. Zie hoofdstuk 6.5 Reparatie. Controlelampjes controleren Controleer de werking van de controlelampjes. -
Pagina 32: Ultrasoonwerking Controleren
Instandhouding Procedure 1. Vul de oscillatietank met water. 2. Schakel achtereenvolgens het ultrasoon en, indien aanwezig, de verwarming in en weer uit. Lees het vermogen af. Zet de verwarming en het ultrasoon weer uit. 3. Vergelijk de afgelezen waarden met de technische gegevens. Zie hoofdstuk 8.1 Technische gegevens. -
Pagina 33: Vloeistof Voor De Folietest
IEC TS 63001:2019. Voor de documentatie van de testresultaten kunt u hier een documentatie sjabloon downloaden: https:/ /bandelin.com/folientest/ Daar treft u ook de video over het gebruik aan. Bovendien kunnen de folies op een geschikte manier worden gearchiveerd (scan, foto, etc.). - Pagina 34 9. Spoel de oscillatietank grondig uit om losgekomen foliedeeltjes te verwijderen. Bij BANDELIN electronic GmbH & Co. KG kunnen geschikte folieframes worden besteld. De folieframes zijn ontworpen voor een breed scala aan tankafmetingen.
-
Pagina 35: Reparatie
Instandhouding Type Best.-nr. voor FT 40 3094 RK 170 H, RK 1028/H/C/CH, RK 1040 FT 45 3204 RK 1050/CH 6.5 Reparatie Neem tijdens de garantieperiode contact op met de dealer of de fabrikant. Laat reparaties alleen uitvoeren door gekwalificeerd personeel of door de fabrikant. - Pagina 36 Vul het formulier in en breng het goed zichtbaar aan op de buitenkant van de verpakking. Zonder ingevuld formulier wordt acceptatie geweigerd. Stuur het apparaat naar het volgende adres: BANDELIN electronic GmbH & Co. KG Heinrichstr. 3–4 12207 Berlijn Duitsland +49 30 76880-2674 service@bandelin.com...
-
Pagina 37: Afvalverwijdering
Afvalverwijdering Afvalverwijdering WAARSCHUWING Gezondheidsrisico door besmet apparaat - Ontsmet het apparaat voordat u het weggooit als het in contact is geweest met gevaarlijke stoffen. - Ontsmet ook accessoires voordat u ze weggooit. Gooi het apparaat op de juiste manier weg als elektronisch afval wanneer het niet meer kan worden gebruikt. -
Pagina 38: Apparaatinformatie
Apparaatinformatie Apparaatinformatie 8.1 Technische gegevens Elektrische gegevens Bedrijfsspanning 230 V~ (± 10%) 50/60 Hz Bedrijfsspanning (optioneel) 115 V~ (± 10%) 50/60 Hz Beschermingsklasse Beschermingsgraad IP 32 Ultrasoonfrequentie 35 kHz Ultrasoon piek- Verwar- vermogen/ultra- Stroomver- Stroomver- Type mingsver- soon nominaal bruik (230 V) bruik (115 V) mogen vermogen... - Pagina 39 Apparaatinformatie Ultrasoon piek- Verwar- vermogen/ultra- Stroomver- Stroomver- Type mingsver- soon nominaal bruik (230 V) bruik (115 V) mogen vermogen RK 170 H 1520/380 1600 17,3 RK 255 640/160 – RK 255 H 640/160 RK 510 640/160 – RK 510 H 640/160 RK 512 H 860/215...
-
Pagina 40: Afmetingen En Gewichten
Apparaatinformatie Afmetingen en gewichten Binnenafmetingen Aansluiting voor Type van de oscillatietank Werk inhoud kogelkraan Gewicht (L × B × H) (afvoer) [mm] [kg] RK 31 190 × 85 × 60 – RK 31 H 190 × 85 × 60 – RK 52 150 ×... -
Pagina 41: Omgevingsomstandigheden
Apparaatinformatie Binnenafmetingen Aansluiting voor Type van de oscillatietank Werk inhoud kogelkraan Gewicht (L × B × H) (afvoer) [mm] [kg] RK 1028 500 × 300 × 200 19,0 G ½ 14,0 RK 1028 C 500 × 300 × 300 30,0 G ½... -
Pagina 42: Doseertabel
Doseertabel Doseertabel Werk- Dosering Type inhoud Water + preparaat RK 31, 590 ml 585 ml 580 ml 570 ml 540 ml + 10 ml + 15 ml + 20 ml + 30 ml + 60 ml RK 31 H RK 52, 1,1 l 1,1 l 1,1 l... - Pagina 43 Doseertabel Werk- Dosering Type inhoud Water + preparaat 8,6 l 8,5 l 8,4 l 8,2 l 7,8 l RK 512 H + 90 ml + 180 ml + 270 ml + 440 ml + 870 ml RK 514, 8,9 l 8,8 l 8,7 l 8,5 l...
-
Pagina 44: Goedgekeurde Accessoires
Goedgekeurde accessoires Goedgekeurde accessoires Inhangkorf K …, van roestvrij staal, zeefgaas. Beschermt sonicatieobjecten en voorkomt schade aan de bodem van de kuip. Optimale overdracht van de ultrasone trillingen. Apparaathouder GH …, van roestvrij staal, maaswijdte 12 x 12 mm. Voor grotere onderdelen. GH 1 voor glazen kolf tot Ø... - Pagina 45 Goedgekeurde accessoires Type In hang korf Apparaat- Deksel Inzet korf Korf drager In hang kuip houder RK 31 /H K 08 – D 08 – – – RK 52 /H K 1 C GH 1 D 52 – – – RK 100 /H, K 3 C GH 1...
- Pagina 46 Goedgekeurde accessoires Inzetkorven KD …, PD …, zeefgaas. Geschikt voor inzetbakken, voor het reinigen van kleine on- derdelen. KD 0: roestvrij staal, Ø binnen 75 mm; PD 04: kunststof, Ø binnen 60 mm. Inzetbakken SD … (glas), EB … (roestvrij staal), KB …, PD … (kunststof). Voor het indirect reinigen van kleine onderdelen, geschikt voor geperforeerde deksels en inzetstrips Ø...
- Pagina 47 Goedgekeurde accessoires Type Inzet korf Inzet vat Gat- Lepel- In hang- In jec- Cassette- deksel/ drager korf toren- houder inzet strip houder RK 31 /H PD 04 KB 04, SD 05 DE 08 – – – – RK 52 /H KD 0, PD 04 SD 06, SD 09, DE 52 –...
- Pagina 48 Goedgekeurde accessoires Opnameklemmen EK …, van roestvrij staal, voor laboratoriumkolven. Voorkomt opdrijven. Voor het inschroeven in ophangmanden en apparaathouders. EK 10 – 10 ml, max. Ø 31 mm EK 25 – 25 ml, max. Ø 42 mm EK 50 – 50 ml, max. Ø 52 mm EK 100 –...
- Pagina 49 Goedgekeurde accessoires Type Opnameklemmen Handgreepver- Reagens- Zeef- Siliconen Fixeer- voor laboratorium- stelling glashouder houder noppen- klemmen kolven RK 31 /H – – – – – – RK 52 /H EK 10, EK 25, EK 50, GV 3 RG 2 – –...
- Pagina 50 1 2 GmbH & Co. KG Heinrichstraße 3 – 4 12207 Berlijn Duitsland Tel.: +49-30-768 80 - 0 Fax: +49-30-773 46 99 info@bandelin.com www.bandelin.com...
