B70/1DC vertegenwoordigt de lijn digitale controllers van 24V DC die in de reeks BH30 en BM30 zijn geïnstalleerd.

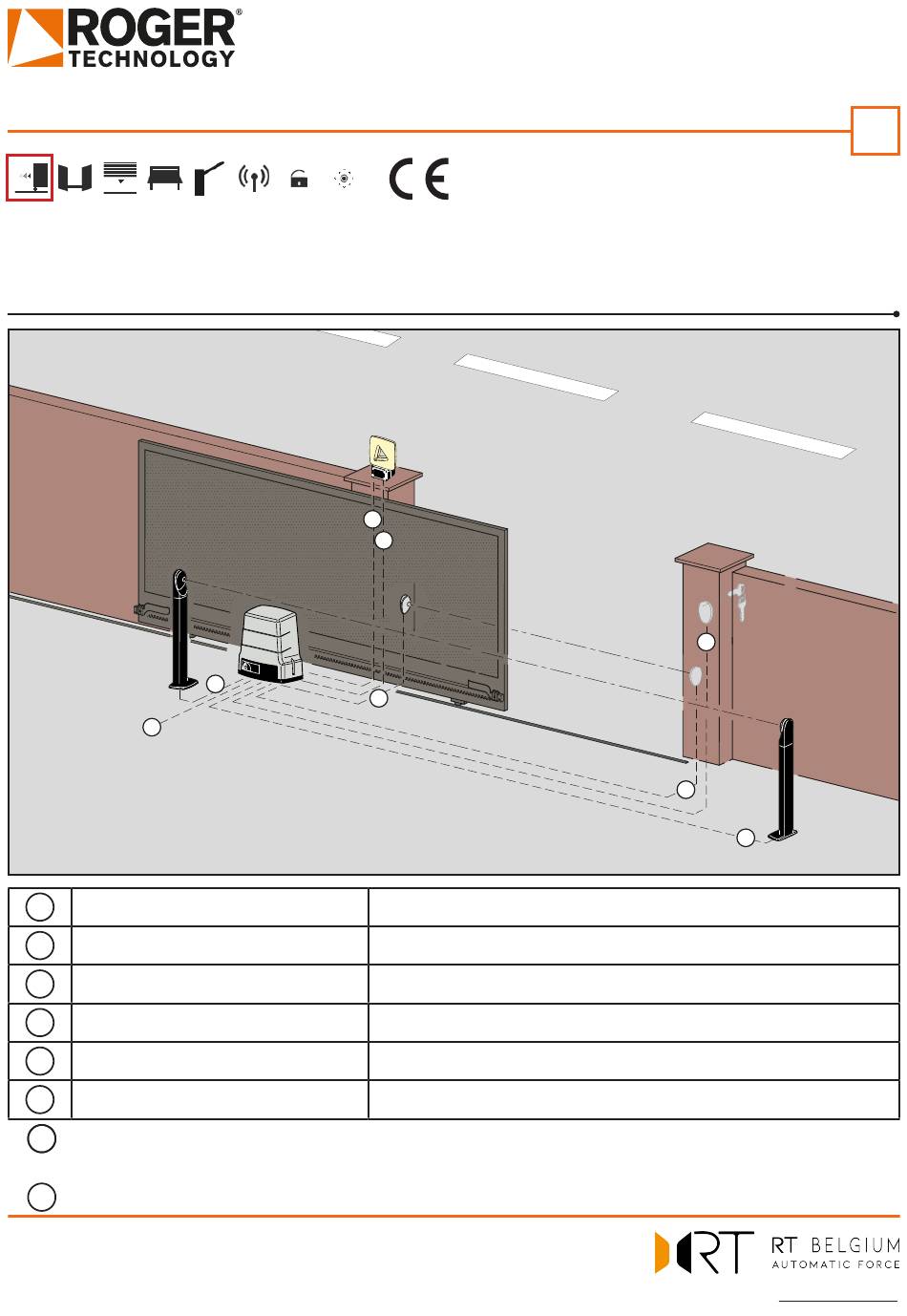

1. Typische installatie
A
A
Stuurkast - Motor
1
Fotocellen
2
Fotocellen
3
Knipperlicht
4
Antenne
5
Sleutelschakelaar / codeklavier
6
Parlofonie/videofonie
7
Mechanische banden
4
3
1
2
Voedingskabel XVB 3G 2,5 of XVB 5G2,5
SVV 6x0.8
SVV 6x0.8
Voedingskabel XVB 3G1,5
COAX RG58
SVV 6x0.8 < 50m
< 50m: SVV 14x0.8 of indien >50m: LIYY 14x1
(Fasttel) UTP grondkabel zwart 4 paar cat 5
SVV 6x0.8
Quick Start B70/1DC
Rev02 07/07/2020
5
1
2
info@rtbelgium.be • www.rtbelgium.be
NL
Advertenties
Inhoudsopgave
Gerelateerde Handleidingen voor Roger Technology B70/1DC
Samenvatting van Inhoud voor Roger Technology B70/1DC
- Pagina 1 Quick Start B70/1DC Rev02 07/07/2020 B70/1DC vertegenwoordigt de lijn digitale controllers van 24V DC die in de reeks BH30 en BM30 zijn geïnstalleerd. 1. Typische installatie Stuurkast - Motor Voedingskabel XVB 3G 2,5 of XVB 5G2,5 Fotocellen SVV 6x0.8 Fotocellen SVV 6x0.8...
-
Pagina 2: Elektrische Aansluitingen
2. Elektrische aansluitingen Serie F4ES-F4S R85/60 FIFTHY/24 BH30 1 2 3 2 3 4 5 BM30 CS/STD MOTOR PROG TEST VOEDING 230Vac De afgebeelde accessoires zijn louter indicatief 3. Display: werking en instellingen PARAMETER WAARDE PARAMETER Toename van de waarde Volgende Vorige Afname van de waarde... - Pagina 3 4. Voordat de handelingen worden uitgevoerd ... a) Selecteer het model van de geïnstalleerde automatisering met de parameter BH30/600 (600kg) BM30/400 (500kg) BH30/800 (1000kg) BM30/300/HS (400kg) BH30/600/HS (600kg) BH30/804/R (800kg) OPENING LINKS OPENING RECHTS b) Selecteer de positie van de motor ten opzichte van de opening met de parameter 71.
-
Pagina 4: Procedure Van Lering
5. Procedure van lering 1. Druk 4 s lang op de toets PROG 4 s. 2. Op de display verschijnt APP-. 3. Ook het deblokkeerklepje te openen. 4. Op de display verschijnt PHAS. 5. Knippert PHAS op de display. 6. Moet het deblokkeerklepje gesloten worden. 7. -
Pagina 5: Programmering Van Een Nieuwe Zender
9. Fotocellen aardaansluiting Aardingsaansluiting negatieve terminal (COM) fotocellen serie F4ES/F4S of andere dan Roger Technology In geval van storing, of het niet ingrijpen in geval van dimmen, of continue detectie, of abnormaal gedrag van de automatisering (poort, overheaddeur, slagboom, etc.), is het raadzaam om de negatieve terminal (COM) van de fotocellen aan te sluiten op de grond van het systeem.
