Electrolux

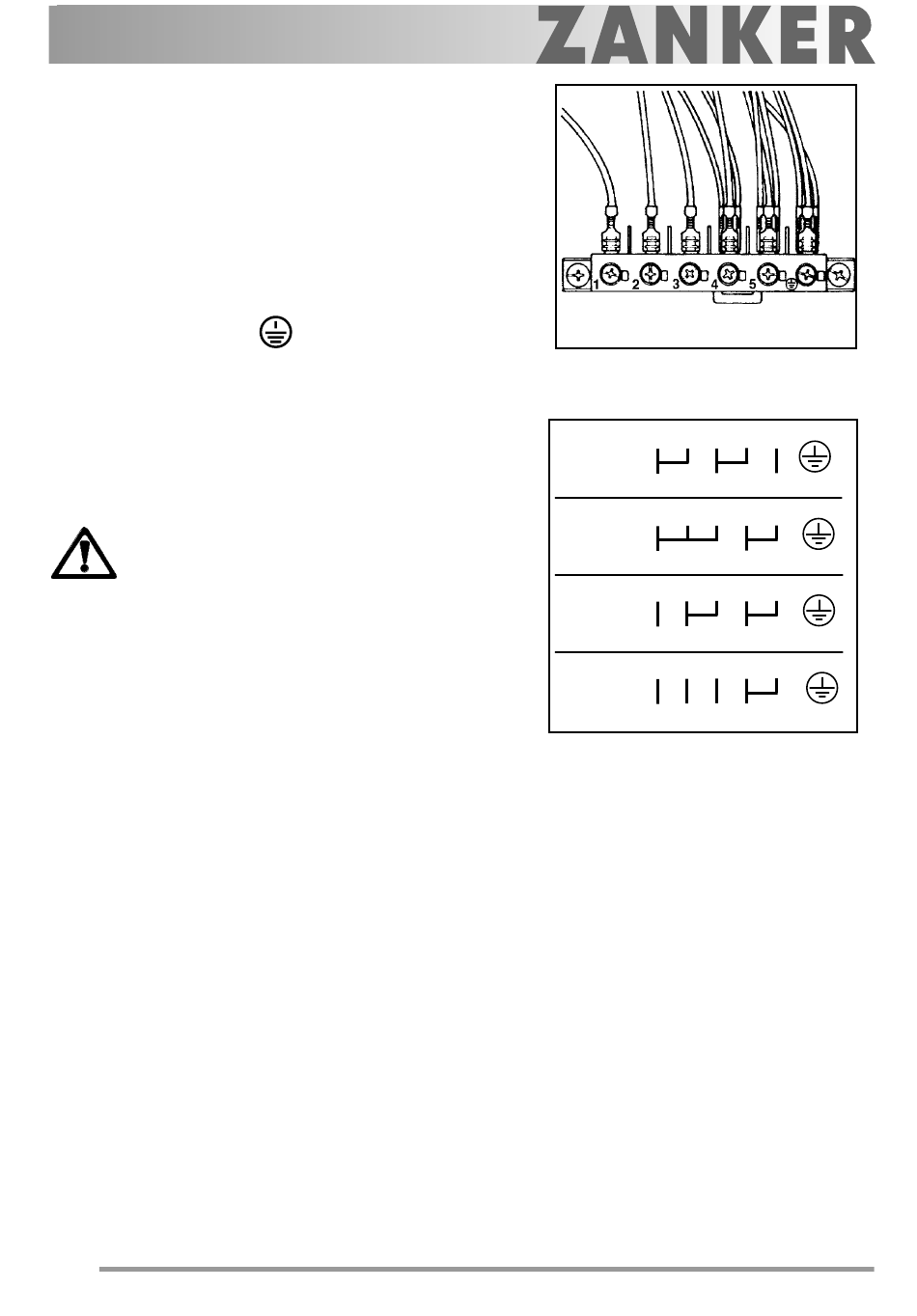

Anschluß der Klemmleiste
Das Gerät ist mit einer leicht zugäanglichen 6-
poligen Klemmleiste ausgestattet, deren Brücken
bereits für den Betrieb bei 400 V mit Nulleiter
vorgesehen sind (Abb. 1).
Im Falle von verschiedener Neztpannung müßen
die Brücken der Klemmleiste entsprechend dem
Schema Abb. 2 umgelegt werden. Der Schutzleiter
kommt an die Klemme
Anschluß an die Klemmleiste mit Zugentlastung
befestigen.
Elektrische Verbindung mit der
Kochmulde
Achtung - Montageanleitung für
Kochmulde, Einbauherd oder
Schaltkasten beachten!
Dieses Gerät kann mit den im Kapitel "Technischen
Daten" angegebenen Kochmulde-Modellen
angeschlossen werden. Die Steckdose für die
Verbindung der Koch-mulde befindet sich auf dem
Herd-Gehäuse. Aus der Einbaukochmulde sind
die Verbin-dungskabel der Heizelemente und das
Schutz-leiterkabel herausgeführt; diese Kabel sind
mit Steckanschluß versehen. Stecker und
Verbindungskabel in die ent-sprechende
Steckdose des Herdes stecken. Die Möglichkeit
einer falschen Verbindung ist somit
ausgeschlossen.
Die Erzeugerfirma lehnt jede Haftung ab, falls
die Sicherheitsmassnahmen nicht beachtet
werden.
28
. Kabel nach dem
FO 0330
Abb. 1
1 2 3 4 5
230V 3~
Ø 4x2,5mm²
L1
1 2 3 4 5
230V 1~
Ø 3x2,5mm²
L1
1 2 3 4 5
400V 2N~
Ø 4x2,5mm²
L1 L2
1 2 3 4 5
400V 3N~
Ø 5x1,5mm²
L1 L2 L3 N
Abb. 2
L2
L3 PE
N
PE
N
PE
PE
