SHUNTGEREGELDE BIJVERWARMING
LET OP!
Merk alle elektrische schakelkasten met waarschu-
wingsstickers voor externe spanning.
Deze aansluiting maakt een externe bijverwarming mogelijk,
zoals een boiler op olie, een boiler op gas of blokverwarming,
om de verwarming te ondersteunen.
De aansluiting vereist dat de boilervoeler (BT52) is aangeslo-
ten op een van de AUX-ingangen in F1355, zie pagina 35.
De sensor is uitsluitend selecteerbaar wanneer "shuntge-
stuurde bijverw." is geselecteerd in menu 5.1.12.
F1355 regelt een shuntklep en startsignaal voor de bijverwar-
ming met behulp van drie relais. Als de installatie niet de
juiste aanvoertemperatuur kan aanhouden, start de bijver-
warming. Als de boilervoeler (BT52) de instelwaarde over-
schrijdt, stuurt F1355 een signaal naar de shunt (QN11) om
open te gaan vanaf de bijverwarming. De shunt (QN11) wordt
afgesteld om te zorgen dat de werkelijke aanvoertempera-
tuur overeenkomt met de theoretisch berekende instelwaar-
de van het regelsysteem. De shunt (QN11) sluit volledig
wanneer de warmtevraag voldoende is gedaald, zodat bijver-
warming niet meer nodig is. De fabrieksinstelling voor de
minimale bedrijfstijd voor de boiler is 12 uur (aan te passen
in menu 5.1.12).
De instellingen voor shuntgeregelde bijverwarming worden
verricht in menu 4.9.3 en menu 5.1.12.

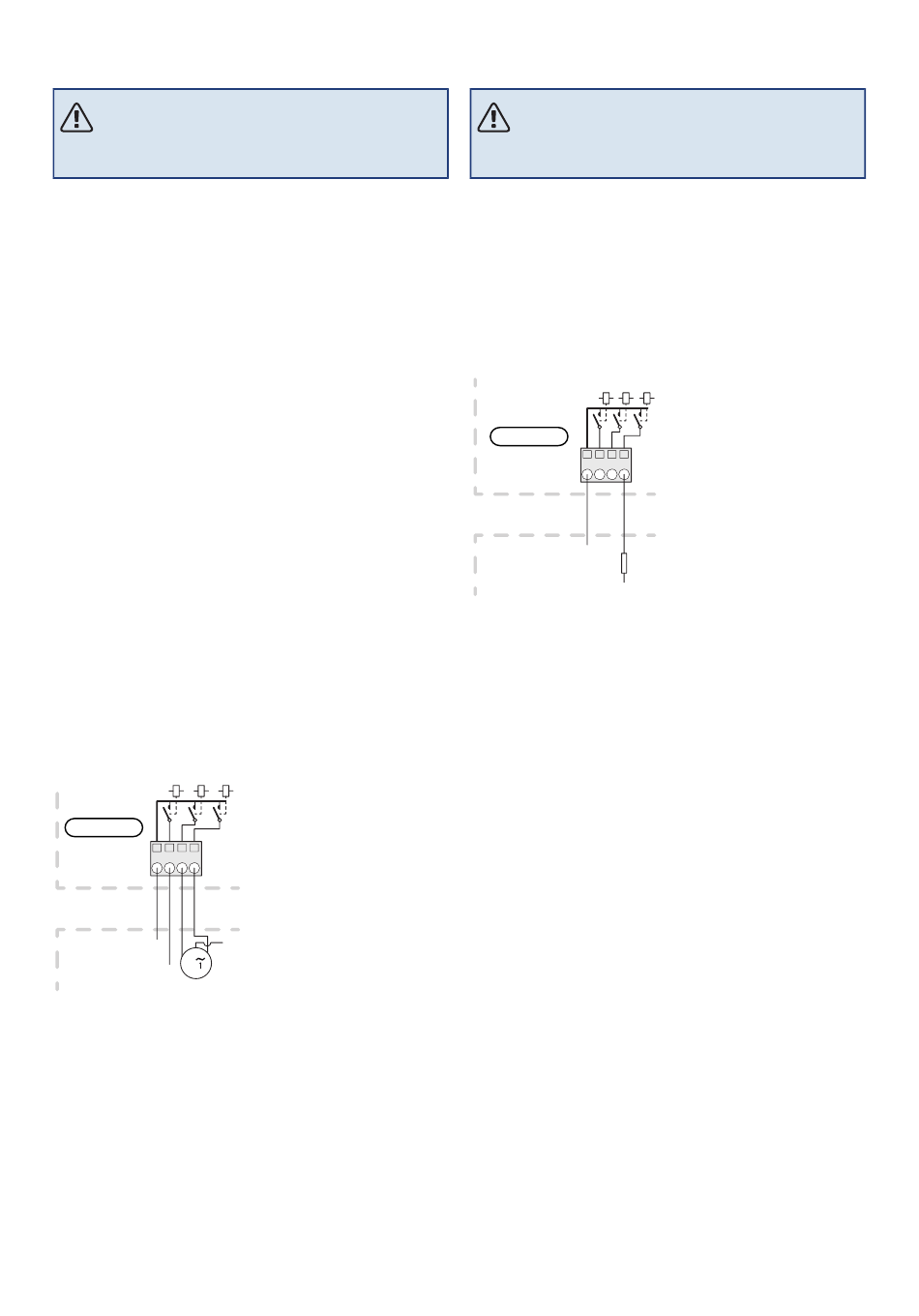

Sluit de shuntmotor (QN11) aan op klemmenstrook AA101-
X7:4 (230 V, open) en 3 (230 V, dicht).
Voor het regelen van de in- en uitschakeling van de bijver-
warming sluit u deze aan op klemmenstrook AA101-X7:2.
AA101-X7
1 2 3 4
F1355
Extern
Externt
N
L
M
Aan/Uit
Till/Från
Alle bijverwarming kan worden geblokkeerd door een poten-
tiaalvrije schakeling aan te sluiten op de AUX-ingang op
klemmenstrook AA3-X6 en AA101-X10. De functie moet
worden geactiveerd in menu 5.4.
32
Hoofdstuk 5 | Elektrische aansluitingen
BIJVERWARMING IN TANK
LET OP!
Merk alle elektrische schakelkasten met waarschu-
wingsstickers voor externe spanning.
Deze aansluiting zorgt ervoor dat een externe bijverwarming
in de boiler ondersteuning kan bieden bij de productie van
warmtapwater wanneer de compressoren bezig zijn met het
genereren van warmte.
Bijverwarming in tank wordt geactiveerd in menu 5.1.12.
Voor het regelen van de in- en uitschakeling van de bijver-
warming in de tank sluit u deze aan op klemmenstrook
AA101-X7:4.
AA101-X7
1 2 3 4
F1355
Extern
Externt
L
Alle bijverwarming kan worden geblokkeerd door een poten-
tiaalvrije schakeling aan te sluiten op de AUX-ingang op
klemmenstrook AA3-X6 en AA101-X10. De functie moet
worden geactiveerd in menu 5.4.
