Elektrische aansluiting
5.5.4 Feedbackcontact aansluiten
Schakeltoestand weergeven
Via het feedbackcontact kan de actuele schakeltoestand worden weergegeven,
bijvoorbeeld door het aansluiten van een indicatielamp. Het feedbackcontact is als
omvormer gerealiseerd en kan als verbreekcontact en maakcontact worden gebruikt.
1. Blinde stoppen verwijderen uit de kabelschroefverbindingen.
2. Aansluitleiding door de kabelschroefverbindingen in de behuizing leiden.
3. Kabelschroefverbindingen vastdraaien.

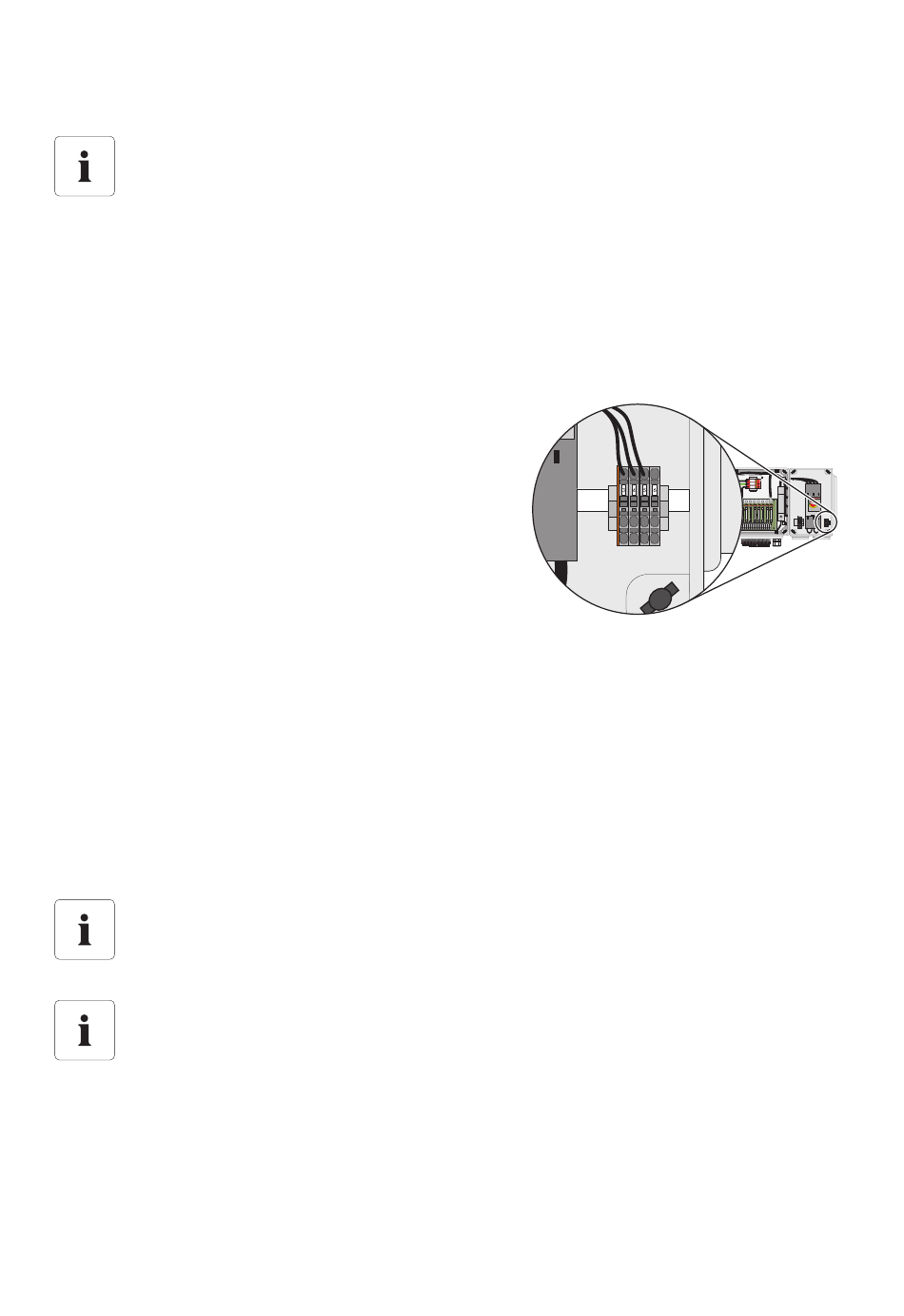

4. Stuk isolatie van de aansluitleiding verwijderen.
5. Aansluitleiding volgens schakelschema aansluiten
op de klemmenstrook.
☑ Het feedbackcontact is aangesloten.
5.5.5 DC-schakelaar na activering weer inschakelen
De afstandsinschakeling scheidt met de DC-schakelaar in de Sunny String-Monitor de PV-generator
van de omvormer. Nadat de oorzaak voor het scheiden van de PV-generator van de omvormer is
vastgesteld en verholpen, kan de DC-schakelaar weer worden bediend.
1. Sunny String-Monitor openen.
2. DC-schakelaar met de hand uit de geactiveerde stand naar de uit-stand schakelen.
3. DC-schakelaar met de hand uit de uit-stand naar de aan-stand schakelen.
Continu op de werkstroomschakelaar staande spanning
Wanneer er continu spanning staat op de werkstroomschakelaar kan de DC-schakelaar
niet worden ingeschakeld.
Geen spanning op de onderspanningsschakelaar
Alleen wanneer er spanning op de onderspanningsschakelaar staat kan de DC-schakelaar
worden ingeschakeld.
4. Sunny String-monitor sluiten.
☑ De DC-schakelaar is weer ingeschakeld.
