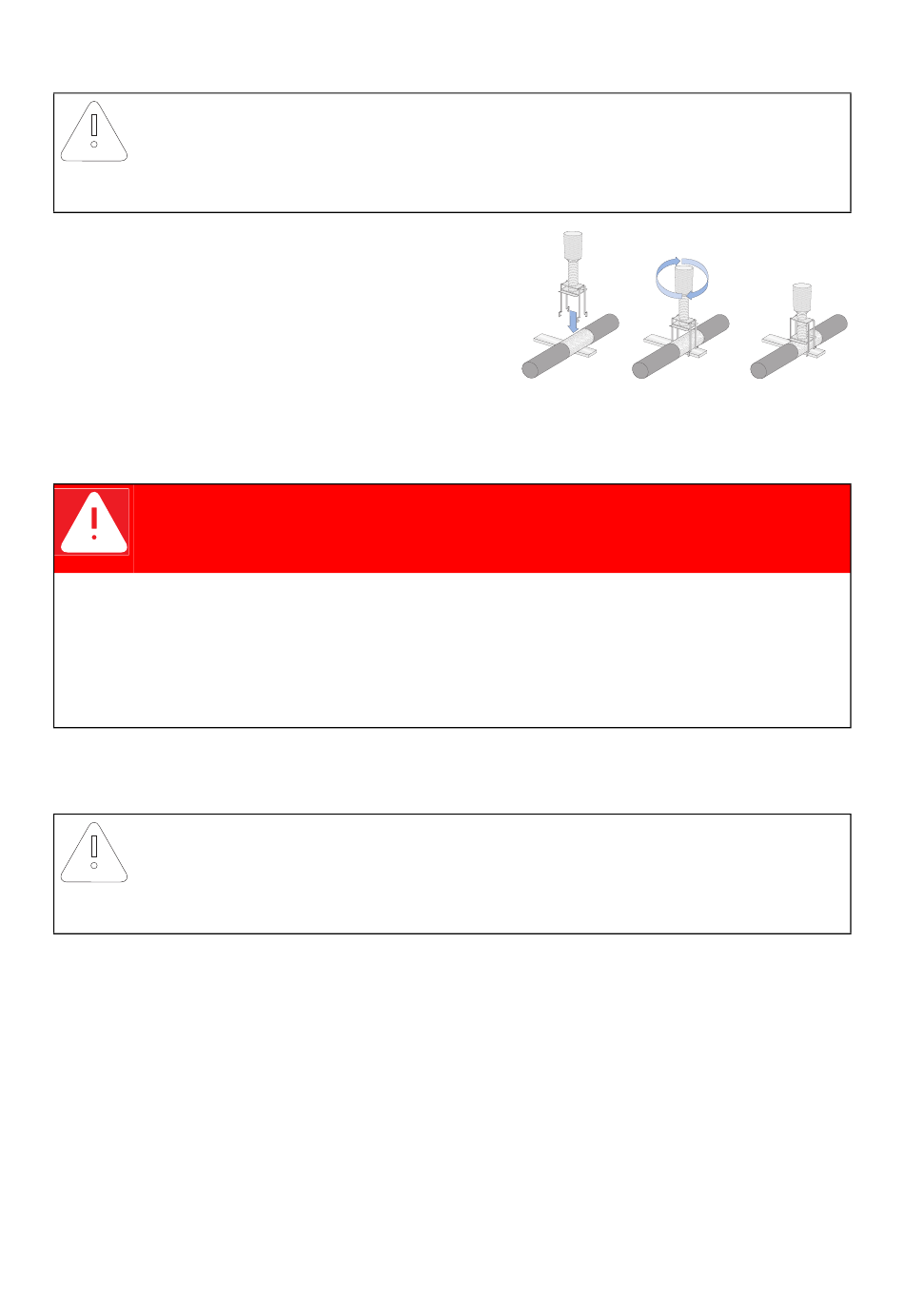

Elektrische aansluiting
OPGELET!
Beschadiging van de isolatie van de isolatieklembeugel door het vastdraaien
met de schroevendraaier.
De isolatieklembeugels niet vastdraaien met de schroevendraaier.
5. De isolatieklembeugels slechts handvast
vastdraaien.
☑ Het isolatiecontact is aangesloten.
5.6.3 Dataleiding in de Sunny String-Monitor aansluiten
GEVAAR!
Gevaar voor elektrische schok bij aanraking van de op de PV-generator
aangesloten DC-kabel. Dood of ernstige brandwonden.
• PV-modulen afdekken.
• Alle veiligheidsaanwijzingen van de moduleproducent opvolgen.
• Bijbehorende DC-zekeringen uit de Sunny Central en indien aanwezig uit de Sunny
Main Box trekken.
• Sunny Central vrijschakelen.
1. 8 mm van de isolatie van de draden van de dataleiding verwijderen.
2. Sticker van de communicatieklemstrook trekken.
OPGELET!
Beschadiging van de Sunny Central of de PV-generator door niet correcte
bekabeling.
Voor de aansluiting van de DC-leidingen het meegeleverde schakelschema gebruiken.
3. De dataleiding op de aansluitklemmen aansluiten. Gebruik voor het aansluiten van de
stringleidingen een geschikte schroevendraaier met een staaf van 5,5 x 0,8 mm, om de
klemmen niet te beschadigen.
4. Leg de bedrading tussen de afzonderlijke Sunny String-Monitoren in één bus. Let daarbij op de
klemtoewijzing van de dataleiding.
32
SSM-TNL094822
SMA Solar Technology AG
Technische beschrijving
