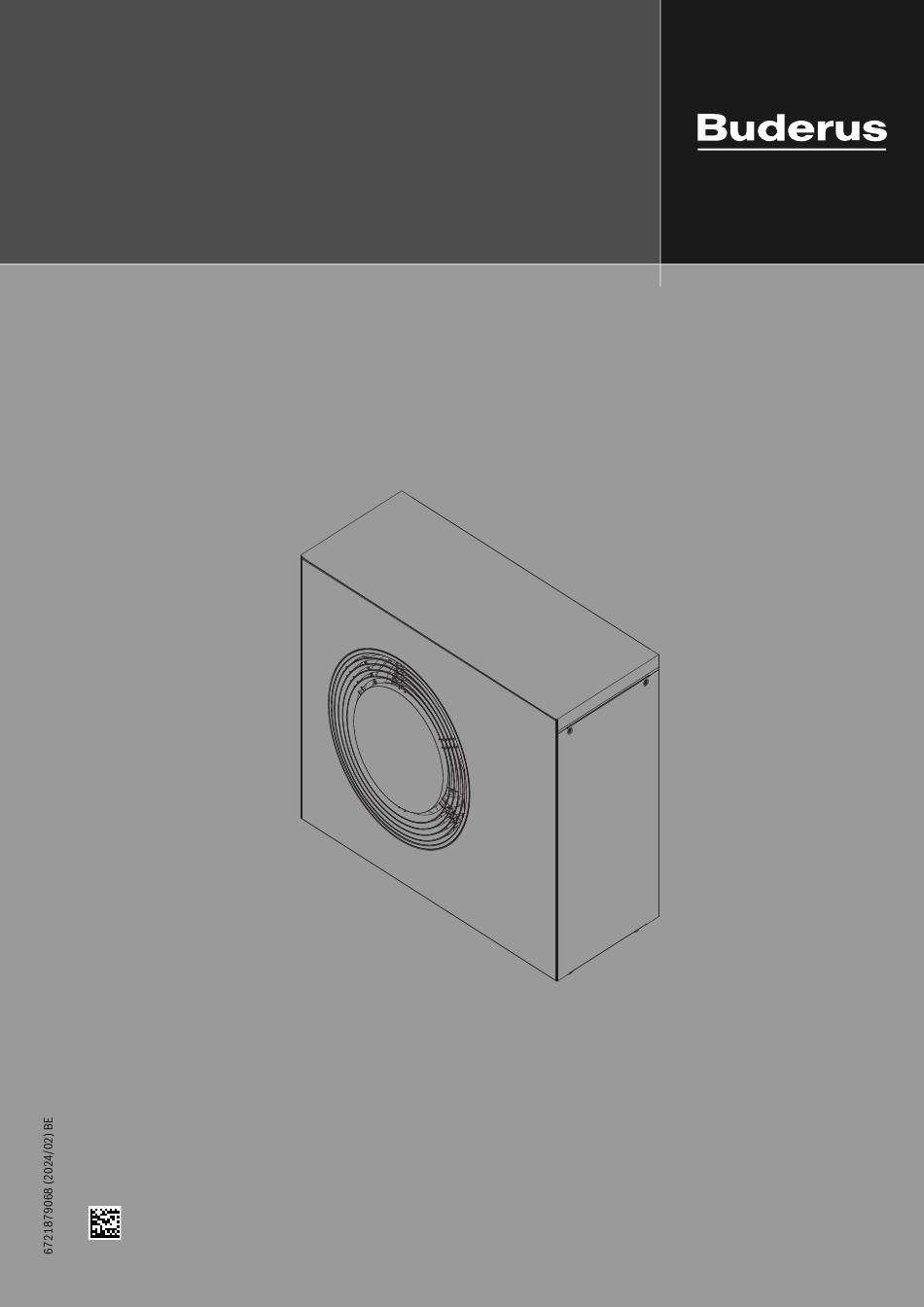

- Pagina 1 Installatiehandleiding Lucht-waterwarmtepomp Logatherm WLW MB AR WLW-10 MB AR - WLW-12 MB AR Voor installatie en onderhoud zorgvuldig lezen.
-
Pagina 2: Inhoudsopgave
Inhoudsopgave 10.4.1 Stroomkring ........28 Inhoudsopgave 10.4.2 Stroomkring XCU-SRH (XCU-HP) ....29 10.4.3 Meetwaarden voor temperatuursensoren . -
Pagina 3: Toelichting Bij De Symbolen En Veiligheidsinstructies
Toelichting bij de symbolen en veiligheidsinstructies Symbool Betekenis Toelichting bij de symbolen en veiligheidsin- Waarschuwing brandbare materialen. Dit toestel ge- structies bruikt het brandbare koelmiddel R290. Wanneer het koelmiddel is ontsnapt en wordt blootgesteld aan ex- Symboolverklaringen terne ontstekingsbron, bestaat gevaar voor brand. Waarschuwingen Waarschuwing voor bewegende onderdelen. -
Pagina 4: Productbeschrijving
Productbeschrijving HGevaar voor explosie van ontvlambare gassen Productbeschrijving Het product bevat het brandbare koelmiddel R290. Wanneer een lekk- age optreedt, kan het koelmiddel een brandbaar gas vormen vanwege de Standaard leveringsomvang vermenging met lucht. Er bestaat een risico op brand en explosies. ▶... -
Pagina 5: Productoverzicht
Productbeschrijving Productoverzicht De warmtepomp is uitgerust met een transportbeveiliging (schroef). De transportbeveiliging voorkomt dat de warmtepomp transportschade op- loopt. ▶ Verwijder de transportbeveiliging bij installatie ( hoofdstuk 6). 0010041427-002 Afb. 3 Productoverzicht achteraanzicht Ontluchtingsventiel Condensor Druksensor hoge druk Drukschakelaar sensor hoge druk Verdamper 0010041425-003 Afb. -
Pagina 6: Afmetingen
Productbeschrijving Afmetingen Veiligheidsgebied Het product bevat het koelmiddel R290, waarvan de dichtheid hoger is 2.6.1 Afmetingen warmtepomp dan die van lucht. Wanneer lekkage optreedt, kan het koelmiddel zich bij de grond verzamelen. Daarom moet worden voorkomen, dat het koel- 1350 middel zich kan ophopen in nissen, afvoeren, spleten, holtes en dergelij- ke in het gebouw. -
Pagina 7: Veiligheidszone, Vloergemonteerde Warmtepomp Vrijstaand Of Op Plat Dak
Installatievoorbereiding 2.7.2 Veiligheidszone, vloergemonteerde warmtepomp vrij- Installatievoorbereiding staand of op plat dak Transport en opslag GEVAAR Levensgevaar vanwege brand! Het product bevat het brandbare koelmiddel R290. Wanneer een lekk- age optreedt, kan het koelmiddel een brandbaar gas vormen vanwege de vermenging met lucht. -
Pagina 8: Installatieplaats
Installatievoorbereiding Installatieplaats Wanneer de warmtepomp op een dak wordt geplaatst, moet worden vol- daan aan alle nationale en lokale bouwvoorschriften. Dit kan windbelas- ting, statica en bliksembeveiliging omvatten. Daarnaast moeten de veiligheidszones worden aangehouden (hoofdstuk 2.7). ▶ De warmtepomp moet buiten worden opgesteld, om een vlak en draagkrachtig oppervlak. -
Pagina 9: Vrije Ruimte
Installatievoorbereiding Vrije ruimte 0010038327-006 Afb. 15 Aanbevolen vrije ruimte tussen de warmtepomp en omringende vaste objecten (mm) Minimumafstanden De afstand kan tegelijkertijd worden vermin- ▶ Bij aanwezigheid van magnetiet (ijzeroxide) moeten corrosiebe- derd aan de achterkant en aan één van de zijkanten, maar houd schermende maatregelen worden genomen en wordt de inbouw van dan rekening met een hoger geluidsniveau en/of minder thermi- een magnetietafscheider en een ontluchtingsventiel in de cv-installa-... - Pagina 10 Installatievoorbereiding Vermijden van corrosie Materiaal van Cv-water pH-waardebe- Over het algemeen speelt corrosie in cv-installaties slechts een onderge- de warmtepro- reik schikte rol. Voorwaarde daarvoor is, dat het bij de installatie om een cor- ducent rosiedicht warmwatertoestel gaat. Dat betekent, dat tijdens bedrijf IJzermateriaal, •Onbehandeld drinkwater –...
-
Pagina 11: Minimaal Volume En Uitvoering Van De Cv-Installatie
Installatie Minimaal volume en uitvoering van de cv-installatie 5. Sluit de leidingen tussen warmtepomp en binneneenheid aan. 6. Sluit de CAN-BUS-kabel aan op de warmtepomp en binneneenheid. 7. Sluit de voedingsspanning van de warmtepomp aan. Om de warmtepompfunctie te waarborgen en overmatig veel start/stop- Montage van de warmtepomp cycli, een onvolledige ontdooiing en onnodige alarmen te voorkomen, moet in de installatie voldoende energie kunnen worden opgeslagen. -
Pagina 12: Installatie Op Vloersokkel
Installatie Installatie op vloersokkel De warmtepomp kan op een vloersokkel worden gemonteerd wanneer meer afstand tot de vloer nodig is. Zie voor informatie over de construc- tie van de vloersokkel het toebehorenhandboek. 0010044596-001 Afb. 18 Warmtepomp op vloersokkel 0010047147-002 Afb. 20 Zijaanzicht met installatieset Installatie met installatieset De warmtepomp kan worden gemonteerd met een leiding- en isolatieset zowel voor vloermontage als wandmontage. -
Pagina 13: Funderingsschema Zonder Vloersokkel
Installatie Funderingsschema zonder vloersokkel <115 10 mm 1266 Afb. 21 Funderingsschema, alternatief 1 Logatherm WLW MB AR – 6721879068 (2024/02) - Pagina 14 Installatie 10 mm 1266 1480 0010049677-003 Afb. 22 Funderingsschema, alternatief 2 Legenda bij afbeelding 21 en afbeelding 22: Betonnen fundering/vlakke fundering slang voor afvoer van het condenswater Aardbeugels Buisisolatie Compacte grindlaag 300 mm Grond Kiezelbed Condensafvoer Ø 100 mm uitlopend in een vorstvrij gebied Logatherm WLW MB AR –...
-
Pagina 15: Hydraulische Aansluiting
Hydraulische aansluiting Hydraulische aansluiting Wanneer een ander materiaal dan PEX wordt gebruikt, is het volgende Leidingaansluitingen algemeen noodzakelijk: ▶ Installeer een deeltjesfilter bedoeld voor buitengebruik op de retour- OPMERKING leiding van de warmtepomp, direct op de warmtewisselaar. Schade aan de installatie door resten in de leidingen! ▶... -
Pagina 16: Sluit De Warmtepomp Aan Op De Binneneenheid
Hydraulische aansluiting Sluit de warmtepomp aan op de binneneenheid OPMERKING Materiële schade door te hoog draaimoment! Wanneer aansluitingen te vast worden aangetrokken, is schade aan de warmtewisselaar mogelijk. ▶ Bij de aansluitmontage maximaal een aandraaimoment van 150 Nm gebruiken. Korte aansluitingen buiten verminderen het warmteverlies. Gebruik van voorgeïsoleerde leidingen wordt geadviseerd. -
Pagina 17: Zijafdekking En Transportbeveiliging
Zijafdekking en transportbeveiliging Zijafdekking en transportbeveiliging ▶ Verwijder de zijafdekking. 0010049395-001 Afb. 27 Zijafdekking De warmtepomp is uitgerust met een transportbeveiliging (schroef). De 0010041442-002 transportbeveiliging voorkomt dat de warmtepomp transportschade op- loopt. Afb. 29 Transportbeveiliging ▶ Open de koelmiddelbox. Transportbeveiliging ▶... -
Pagina 18: Can-Bus
Elektrische aansluiting CAN-BUS ≤120 mm OPMERKING ≤10 mm Het systeem raakt beschadigd, wanneer de 24 VDC- en CAN-BUS- aansluitingen verkeerd worden aangesloten! De communicatiecircuits zijn niet geschikt voor een constante spanning 24 VDC. ▶ Controleer of de kabels zijn aangesloten op de contacten met de overeenkomende markering op de modules. - Pagina 19 Elektrische aansluiting CAN-BUS Connection 24 V 400V/50Hz 3/N/PE 0010041734-004 Afb. 33 Klemmen in het aansluitbereik van de installatie CAN-BUS aansluiting Aansluiting voedingsspanning Bevestigingspunten kabelbinders ≤120 mm ≤10 mm 0010049382-001 Afb. 34 Strippen van de aders voor de voedingaansluiting Logatherm WLW MB AR – 6721879068 (2024/02)
-
Pagina 20: Aansluiten Van De Toebehoren Verwarmingskabel
Elektrische aansluiting Aansluiten van de toebehoren verwarmingskabel ▶ Verwijder de zijafdekking ▶ Installeer de verwarmingskabel naar de lekbak zoals beschreven in de handleiding voor de toebehoren. ▶ Sluit de kabel aan zoals getoond in afbeelding 35. Zorg voor een correcte trekontlasting van de elektrische kabel. Gebruik kabelbinders op de plaat voor de bedrading door de installateur om de ▶... -
Pagina 21: Onderhoud
Onderhoud Afzuigen koelmiddel Onderhoud GEVAAR Het afzuigen van het koelmiddel is alleen in bijzondere situaties nodig. Levensgevaar vanwege brand! ▶ Deze werkzaamheden mogen alleen worden uitgevoerd door opge- Het product bevat het brandbare koelmiddel R290. Wanneer een lekk- leid personeel met kennis van de eigenschappen en risico's van koel- age optreedt, kan het koelmiddel een brandbaar gas vormen vanwege de middel R290. -
Pagina 22: Milieubescherming En Recyclage
Milieubescherming en recyclage Milieubescherming en recyclage Milieubescherming is een ondernemingsprincipe van de Bosch-groep. Kwaliteit van de producten, rendement en milieubescherming zijn voor ons gelijkwaardige doelstellingen. Wetten en voorschriften op het ge- bied van de milieubescherming worden strikt aangehouden. Ter bescherming van het milieu gebruiken we, rekening houdend met bedrijfseconomische gezichtspunten, de best mogelijke techniek en ma- terialen. -
Pagina 23: Technische Informatie En Protocollen
Technische informatie en protocollen Technische informatie en protocollen 10.1 Technische gegevens - warmtepomp Eenheid MB-10 AR MB-12 AR Vermogen conform EN 14511 Max. vermogen bij A -10/W35 9,99 11,82 COP bij A -10/W35 2,72 2,46 Max. vermogen bij A -7/W35 9,57 11,56 COP bij A -7/W35... - Pagina 24 Technische informatie en protocollen Eenheid MB-10 AR MB-12 AR COP - Geluidsarm bedrijf 3, A-7/W35 3,18 3,31 Vermogen - Geluidsarm bedrijf 3, A-7/W35 5,29 6,17 Max. geluidsvermogen - Geluidsarm bedrijf4, A7/W55 dB(A) COP - Geluidsarm bedrijf 4, A-7/W35 3,27 3,44 Vermogen - Geluidsarm bedrijf 4, A-7/W35 4,09 4,90...
- Pagina 25 Technische informatie en protocollen Gedetailleerd geluidsniveau (max.) MB-12 AR Afstand >3 m dB (A) <3 m dB (A) Nacht >3 m dB (A) Stille <3 m dB (A) modus Nacht >3 m dB (A) Stille <3 m dB (A) modus Nacht >3 m dB (A)
-
Pagina 26: Bedrijfsbereik Van De Warmtepomp Zonder Elektrische Weerstand
Technische informatie en protocollen 10.2 Bedrijfsbereik van de warmtepomp zonder elektrische weerstand T0[°C] In cv-bedrijf schakelt de warmtepomp uit bij ca. – 23 °C resp. +45 °C buitentemperatuur. De binneneenheid of een externe warmteproducent neemt vervolgens de verwarming en de warmwaterbereiding over. De warmtepomp start weer als de buitentemperatuur hoger wordt dan ca. - Pagina 27 Technische informatie en protocollen Luchtstroom Koelmiddelaanvoer, ontdooi- en koelmodus Koelmiddelaanvoer, cv-bedrijf Naar binneneenheid (IDU ) Van binneneenheid (IDU ) [EC1] Warmtewisselaar (condensator) [EL1] Verdamper [ER1] Compressor [JR0] Lagedruksensor [JR1] Hogedruksensor [MR1] Hogedrukpressostaat [PL3] Ventilator [TA4] Temperatuursensor lekbak [TC3] Temperatuursensor warmtegeleider aanvoer [TL2] Temperatuursensor luchtinlaat [TR1]...
-
Pagina 28: Schakelschema
Technische informatie en protocollen 10.4 Schakelschema 10.4.1 Stroomkring PFC-choke AC-choke 230V 1N~ L2 N L1 L2 L3 Inverter drive 12kW MODbus XCU-SRH-Modul CANBUS from IDU 400V 3N~ 12kW 0010041742-002 Afb. 43 Stroomkring [EA0] Lekbakverwarming [R1] Relais voor lekbakverwarming en verwarmingskabel [EA1] Verwarmingskabel Voedingsspanning 400 V, 3 N~... -
Pagina 29: Stroomkring Xcu-Srh (Xcu-Hp)
Technische informatie en protocollen 10.4.2 Stroomkring XCU-SRH (XCU-HP) MODbus CANbus EA0/ EA1/ 0010050466-001 Afb. 44 Stroomkring XCU-SRH (XCU-HP) [JR0] Lagedruksensor Modbus naar omvormer en ventilator [JR1] Hogedruksensor CAN-BUS van binneneenheid IDU [TA4] Temperatuursensor lekbak [TC3] Aanvoertemperatuursensor [TL2] Temperatuursensor luchtinlaat [TR3] Temperatuursensor condensor (vloeistofleiding in cv-be- drijf) [TR4]... -
Pagina 30: 10.4.3 Meetwaarden Voor Temperatuursensoren
Technische informatie en protocollen 10.4.3 Meetwaarden voor temperatuursensoren r.. r... r... °C °C °C – 40 162100 9393 1165 – 35 116600 7405 975,3 – 30 84840 5879 820,7 – 25 62370 4700 693,9 – 20 46320 3782 589,4 – 15 34740 3063 502,9... - Pagina 32 Bosch Thermotechnology n.v./s.a. Buderus Zandvoortstraat 47 2800 Mechelen www.buderus.be Dienst na verkoop (voor herstelling) Service après-vente (pour réparation) T: 015 46 55 00 www.service.buderus.be service.planning@buderus.be Deutsche Fassung auf Anfrage erhältlich.
