Zonne
Inhoudsopgave
Gegevens betreffende het apparaat
2
Hoofdcomponenten van de solar-installatie
Collectorveld
Zonnestation
Zonneboiler
Regelaar SC40
Werkingsprincipe
Wanneer het ingestelde temperatuurverschil tussen het collectorveld (
neboiler (
afb. 1, pos. 3) wordt overschreden, wordt de pomp in het zonnestation ingeschakeld.
De pomp transporteert het warmtedragende medium (solarvloeistof) in een circuit door het collec-
torveld naar de verbruiker. In de regel is dit een zonneboiler. In de zonneboiler zit een warmtedrager,
die de gewonnen zonne-energie van het warmtedragermedium op het verwarmingswater of tapwa-
ter overdraagt.
Er is aan de boiler eventueel een sanitaire mengklep ingebouwd; die begrenst de aftaptemperatuur.
Regelaar
De regelaar is voor gebruik bij een zonnesysteem bedoeld. De regelaar kan aan een muur worden
gemonteerd of is in een zonnestation geïntegreerd.
Het display van de regelaar is tijdens normaal
gebruik tot 5 minuten nadat een toets/knop is
ingedrukt groen/geel op de achtergrond verlicht
(activeren door b.v. aan de draaiknop
draaien).
Het display geeft aan:
– Pompstatus (als eenvoudig installatieschema)
– Installatiewaarden (b.v. temperaturen)
– Geselecteerde functies
– Storingsmeldingen
6
– bestaat uit vlakke collectoren of vacuümbuiscollectoren
– bestaat uit een pomp, veiligheids- en afsluitarmaturen voor de zonnecir-
cuit
– dient voor het bewaren van de gewonnen zonne-energie
– Er wordt een onderscheid gemaakt tussen:
– Drinkwateropslag
– Bufferboiler (voor verwarmingsondersteuning)
– Combiboiler (voor verwarmingsondersteuning en tapwater)
– incl. twee temperatuurvoelers
Logamatic SC40 - Wijzigingen op grond van technische verbeteringen voorbehouden.
te

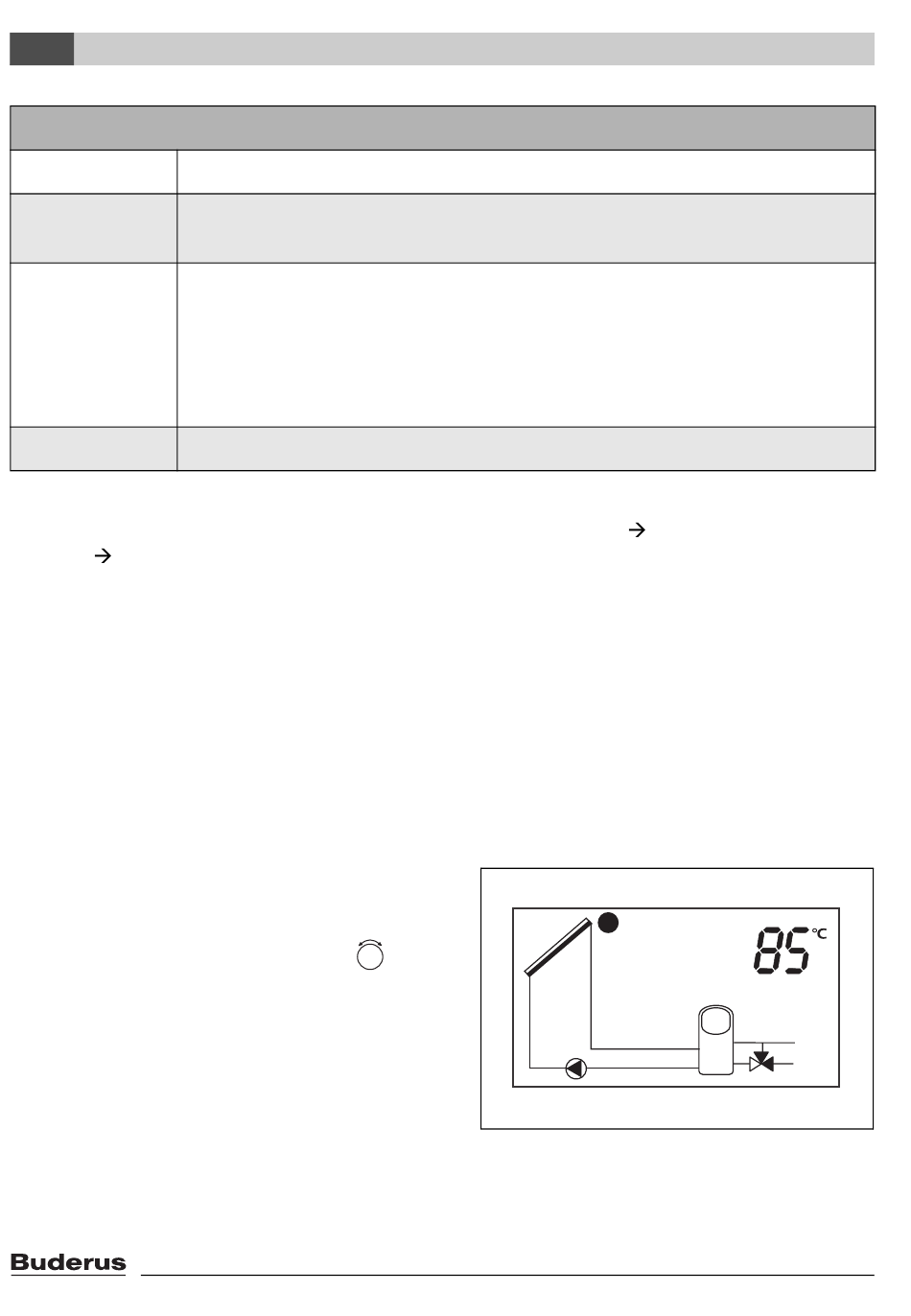

Afb. 2
afb. 1, pos. 1) en de zon-
1 5
Mogelijke weergaven op het
display
