Samenvatting van Inhoud voor Tech Controllers EU-T-5z WiFi

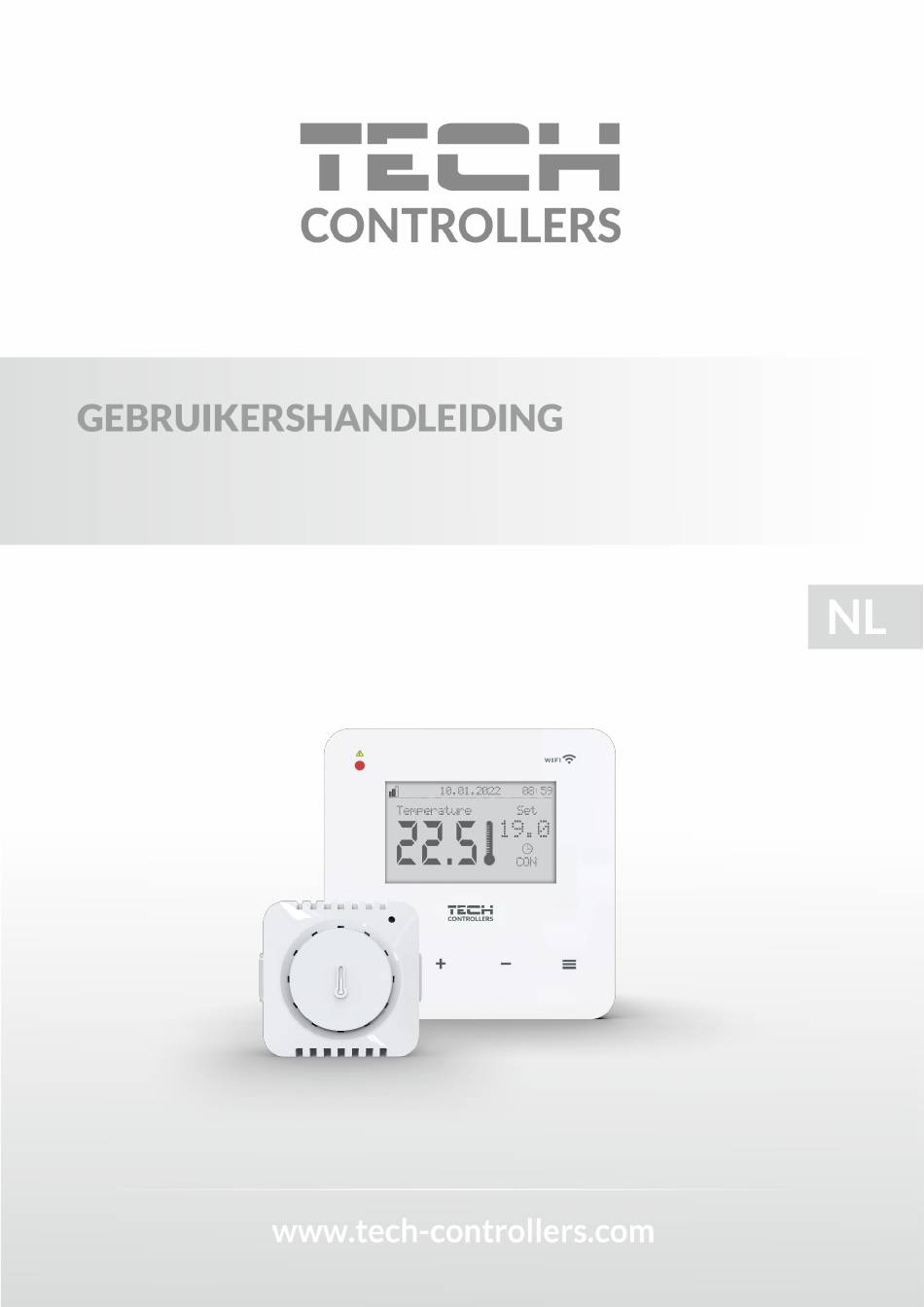

- Pagina 1 EU-T-5z WiFi...
-
Pagina 2: Inhoudsopgave
INHOUDSOPGAVE VEILIGHEID ..................................4 BESCHRIJVING VAN HET APPARAAT ........................4 III. WERKINGSPRINCIPE ..............................5 INSTALLATIE VAN DE CONTROLLER ......................... 5 EERSTE START-UP ..............................7 HET INSTELLEN VAN DE INTERNETVERBINDING ..................... 7 EU-C-8ZR EXTERNE SENSOR CONFIGURATIE ......................7 CONFIGURATION OF TEMPERATURE SENSORS, ROOM CONTROLLERS ..............8 CONFIGURATIE VAN STT-868/STT-869/EU-G-X DRAADLOZE THERMOSTATISCHE ACTUATOREN ...... - Pagina 3 7.3. TIJDINSTELLINGEN ............................17 7.4. SCHERMINSTELLINGEN ..........................17 7.5. TAALKEUZE ..............................17 7.6. SERVICEMENU ............................. 17 7.7. USB ................................17 7.8. FACTORY SETTINGS ............................18 SOFTWARE VERSIE ..............................18 VIII. INSTALLATIE CONTROLEREN VIA DE WEBSITE ...................... 18 HOME TAB ................................19 ZONES TAB ................................
-
Pagina 4: Veiligheid
Zorg ervoor dat u het inlevert bij een aangewezen inzamelpunt voor recycling. II. BESCHRIJVING VAN HET APPARAAT De EU-T-5z WiFi is een internet- en draadloze controller voor het bedienen van de STT-868/STT-869/EU-G-X elektrische actuatoren (maximaal 6 per zone). De controller is ontworpen om een constante temperatuur in de kamer te handhaven met behulp van de actuatoren. -
Pagina 5: Werkingsprincipe
Opent de controller de actuatoren die in de zone zijn geregistreerd. Het signaal van de zone wordt via een sensor of kamercontroller naar de EU-T-5z WiFi-controller gestuurd. Deze communiceert via een radiofrequentie (RF). In de zone kunnen STT-868/STT-869/EU-G-X draadloze klepactuatoren worden gebruikt. - Pagina 6 Sluit in volgorde aan: • 230V stroomkabel op de controllerconnector • aanvullend apparaat (bijv. verwarmingsapparaat). Heating device...
-
Pagina 7: Eerste Start-Up
Instelling van de raamopeningssensor. HET INSTELLEN VAN DE INTERNETVERBINDING De EU-T-5z WiFi heeft een ingebouwd internetmodule, waarmee u de installatie via het internet kunt bedienen. Allereerst moet u verbinding maken met het internet – dit doet u door de optie <WiFi-netwerkselectie> in het controller-menu te gebruiken om verbinding te maken met het geselecteerde WiFi-netwerk. -
Pagina 8: Configuration Of Temperature Sensors, Room Controllers
– de sensor blijft werken totdat de batterij leeg is. CONFIGURATION OF TEMPERATURE SENSORS, ROOM CONTROLLERS In Om de EU-T-5z WiFi-controller de zone te laten bedienen, moet deze informatie ontvangen over de huidige temperatuur. De eenvoudigste manier is het gebruik van een draadloze temperatuursensor, bijvoorbeeld EU-C-8r of EU- C-mini. -
Pagina 9: Instelling Van De Ramen Open Sensor
Er is geen signaal van de klep actuator binnen 120 seconden. 5. INSTELLING VAN DE RAMEN OPEN SENSOR Om de ramen open sensor te registreren, selecteert u de zone in het EU-T-5z WiFi-menu, kiest u vervolgens de optie Raamsensoren/Registratie en drukt u kort op de communicatietoets van de raamsensor. - Pagina 10 ➢ BESCHRIJVING VAN HOOFDSCHERM - ZONE 1 SCHERM 1. WiFi-signaalbereik 2. Huidige datum 3. Huidige tijd 4. Vooraf ingestelde temperatuur in de betreffende zone 5. Duur van de vooraf ingestelde temperatuur (tijdsoverlay) 6. Pictogram van extra apparaat – Als dit zichtbaar is, betekent dit dat het apparaat is ingeschakeld 7.
-
Pagina 11: Functies Van De Controller
VII. FUNCTIES VAN DE CONTROLLER BLOCKDIAGRAM – CONTROLLER MENU Registratie Temperatuurinstellingen Vooraf ingestelde temperatuur Zone Bedrijfsmodus Hysterese Kalibratie Actuatoren Raamsensoren Normaal modus Vakantiemodus Bedrijfsmodus Economische modus Comfortmodus Registratie Externe sensor Signaal Batterij Kalibratie Zone Spanning vrije contact Activatietijd Extra contact Alarmeringen Spanning vrije contact Monteurmenu... -
Pagina 12: Zone
Met dit submenu kunt u de bedrijfsparameters van de zone instellen. 2.1. REGISTRATIE After switching on the room sensor and registering it in the zone, it will be used by the EU-T-5z WiFi controller. 2.2. AAN Na het inschakelen van de kamertemperatuursensor zal deze worden gebruikt door de EU-T-5z WiFi-controller. U kunt deze sensor echter uitschakelen door de optie AAN uit te vinken. - Pagina 13 Om dit te doen, houdt u de knop op de actuator ongeveer 2 seconden ingedrukt, waarna het informatiescherm op het EU-T-5z WiFi-scherm verschijnt. Informatie – deze optie is alleen beschikbaar wanneer de actuator is geregistreerd. Met deze optie kan de gebruiker alle actuatoren bekijken –...
-
Pagina 14: Raam Sensoren
Noodmodus – Deze functie maakt het mogelijk de opening van de actuatoren in te stellen, die plaatsvindt wanneer er een alarm optreedt in een bepaalde zone (sensorfout, communicatieprobleem). De noodmodus van de thermostatische actuatoren wordt geactiveerd bij het wegvallen van de stroomvoorziening naar de EU-T-5z controller. 2.9. -
Pagina 15: Externe Sensor
Na het installeren van de externe sensor, registreert u deze in de EU-T-5z WiFi controller – het registratieproces wordt gedetailleerd beschreven in de sectie Eerste installatie. Na het registreren van de sensor kan de gebruiker de actuele batterijstatus en signaalsterkte bekijken, en heeft de mogelijkheid om de sensor te kalibreren. -
Pagina 16: Monteurmenu
MONTEURMENU Wi-fi netwerk selecteren Internet module Netwerkconfiguratie Registratie Tijdslot Beveiligingen Blokkade tijd Pin-code Automatisch Tijdinstellingen Klok instellingen Datum instellingen Scherm weergave Contrast van scherm Helderheid Scherminstellingen beeldscherm Taalkeuze Schermbeveiliging Servicemenu Scherm dimmen tijd Fabriekstellingen 7.1. INTERNET MODULE Vereiste netwerkinstellingen Om de werking van de internetmodule goed te laten verlopen, moet de module worden verbonden met een netwerk met een DHCP-server en een open poort 2000. -
Pagina 17: Beveiligingen
DHCP, IP-adres, Subnetmasker, Gateway-adres, DNS- adres en MAC-adres. • REGISTRATIE Door de optie Registratie uit te voeren, genereren we de code die nodig is om de EU-T-5z WiFi te registreren op https://emodul.eu – raadpleeg de sectie Eerste installatie. 7.2. BEVEILIGINGEN Deze functie wordt gebruikt om de instellingen van de ouderlijke controle te wijzigen. -
Pagina 18: Factory Settings
Na inloggen op je account, ga naar het tabblad Instellingen, activeer de optie Module registreren en voer vervolgens de code in die door de controller is gegenereerd (de code wordt gegenereerd door de optie Registratie te selecteren in het EU-T-5z WiFi-controller menu). -
Pagina 19: Home Tab
Je kunt een willekeurige naam toewijzen aan de module (onder Modulebeschrijving): New module registration panel HOME TAB Het tabblad Start toont de startpagina met tegels die de huidige status van de individuele apparaten in de installatie weergeven. Door erop te klikken, kunnen we de bedieningsinstellingen wijzigen: HOME tab view NOTITIE De boodschap "Geen communicatie"... - Pagina 20 Door te klikken op het gebied van de zone-tegel, gaan we verder naar het bewerken van de vooraf ingestelde temperatuur: Instelscherm voor de setpoint-temperatuur De bovenste waarde geeft de huidige temperatuur van de zone aan, terwijl de onderste waarde de vooraf ingestelde temperatuur weergeeft.
- Pagina 21 1. Lokaal schema Dit is een standaard weekprogramma dat aan de zone is toegewezen. Wanneer een kamertemperatuursensor door de EU-T-5z WiFi-controller wordt gedetecteerd, wordt deze automatisch als geldig toegewezen aan de zone. Het kan naar wens worden bewerkt. 2. Globaal schema (Schema 1…5) Dit is een weekprogramma dat aan de zone is toegewezen.
-
Pagina 22: Zones Tab
Het bewerken van elk schema stelt je in staat om twee instellingenprogramma's te definiëren en de dagen te selecteren waarop deze programma's van toepassing zijn (bijvoorbeeld maandag tot vrijdag en het weekend). Het startpunt van elk programma is de vooraf ingestelde temperatuur. In elk van de programma's kan de gebruiker maximaal drie tijdsintervallen definiëren waarin de temperatuur anders is dan de vooraf ingestelde temperatuur. -
Pagina 23: Instellingen Tab
INSTELLINGEN TAB Het tabblad Instellingen stelt je in staat om een nieuw module te registreren, je e-mailadres te wijzigen en je accountwachtwoord te veranderen. Weergave van het tabblad Instellingen/Module Weergave van het tabblad Instellingen/Account... -
Pagina 24: Software Update
IX. SOFTWARE UPDATE NOTITIE Het proces van het uploaden van nieuwe software naar de controller mag alleen worden uitgevoerd door een gekwalificeerde installateur. Na het wijzigen van de software is het niet mogelijk om alle vorige instellingen te herstellen, maar alleen de geregistreerde apparaten en schema's.. Om nieuwe software te uploaden, koppel je de controller los van het netwerk. - Pagina 25 radiator - Installeer het hoofd correct - Verkeerd ventiel op de radiator - Vervang het ventiel op de radiator - Controleer de werking van het ventiel in Hoofdalarm ERROR #3 – zuigeroffset te - Ventiel vast de radiator klein - Verkeerd ventiel op de radiator - Vervang het ventiel op de radiator - Te kleine ventielslag (offset) - Controleer de ventielslag...
- Pagina 26 - klepbeweging was te klein of niet- standaard klep tegengekomen Boutverlenging te kort. De bout stuitte te - storing in de motorbelastingsmeting ERROR #3 - Kalibratie error 3 vroeg op weerstand - motorbelastingsmeting onnauwkeurig tijdens het kalibratieproces. door lage acculading. Controleer de montage en kalibreer de aandrijver.
-
Pagina 27: Eu-Verklaring Van Overeenstemming
EU-VERKLARING VAN OVEREENSTEMMING Hierbij verklaren wij onder onze eigen verantwoordelijkheid dat EU-T-5z WiFi vervaardigd door TECH STEROWNIKI II Sp. z o.o. met hoofdkantoor in Wieprz Biała Droga 31, 34-122 Wieprz, voldoet aan Richtlijn 2014/53/EU van het Europees Parlement en de Raad van 16 april 2014 betreffende de harmonisatie van de wetgevingen van de lidstaten...
