SnowMax 724 QXE sneeuwfrees
Modelnr.: 38721—Serienr.: 400000000 en hoger
Inleiding
Deze machine is bedoeld voor gebruik door
particulieren. De sneeuwfrees is in de eerste plaats
ontworpen om sneeuw te verwijderen van verharde
ondergronden, zoals opritten, stoepen en andere
oppervlakken op privaat of commercieel terrein. Ze is
niet bedoeld om andere materialen dan sneeuw te
verwijderen, noch voor gebruik op ondergronden met
grind.
Lees deze informatie zorgvuldig, zodat u weet hoe
u het product op de juiste wijze kunt gebruiken en
onderhouden en letsel en schade aan de machine
kunt voorkomen. U bent verantwoordelijk voor het
juiste en veilige gebruik van de machine.
U kunt rechtstreeks contact opnemen met
Toro
viawww.Toro.com
productveiligheid en bedieningsinstructies, informatie
over accessoires, hulp bij het vinden van een dealer
of om uw product te registreren.
Als u service, originele Toro onderdelen of aanvullende
informatie nodig hebt, kunt u contact opnemen met
een erkende servicedealer of met de klantenservice
van Toro. U dient hierbij altijd het modelnummer en
het serienummer van het product te vermelden. De
locatie van het plaatje met het modelnummer en het
serienummer van de machine is aangegeven op
Figuur
1. U kunt de nummers noteren in de ruimte
hieronder.
Belangrijk:
Scan met uw smartphone of tablet de
QR-code op het plaatje met het serienummer om
toegang te krijgen tot de garantie, onderdelen en
andere productinformatie.

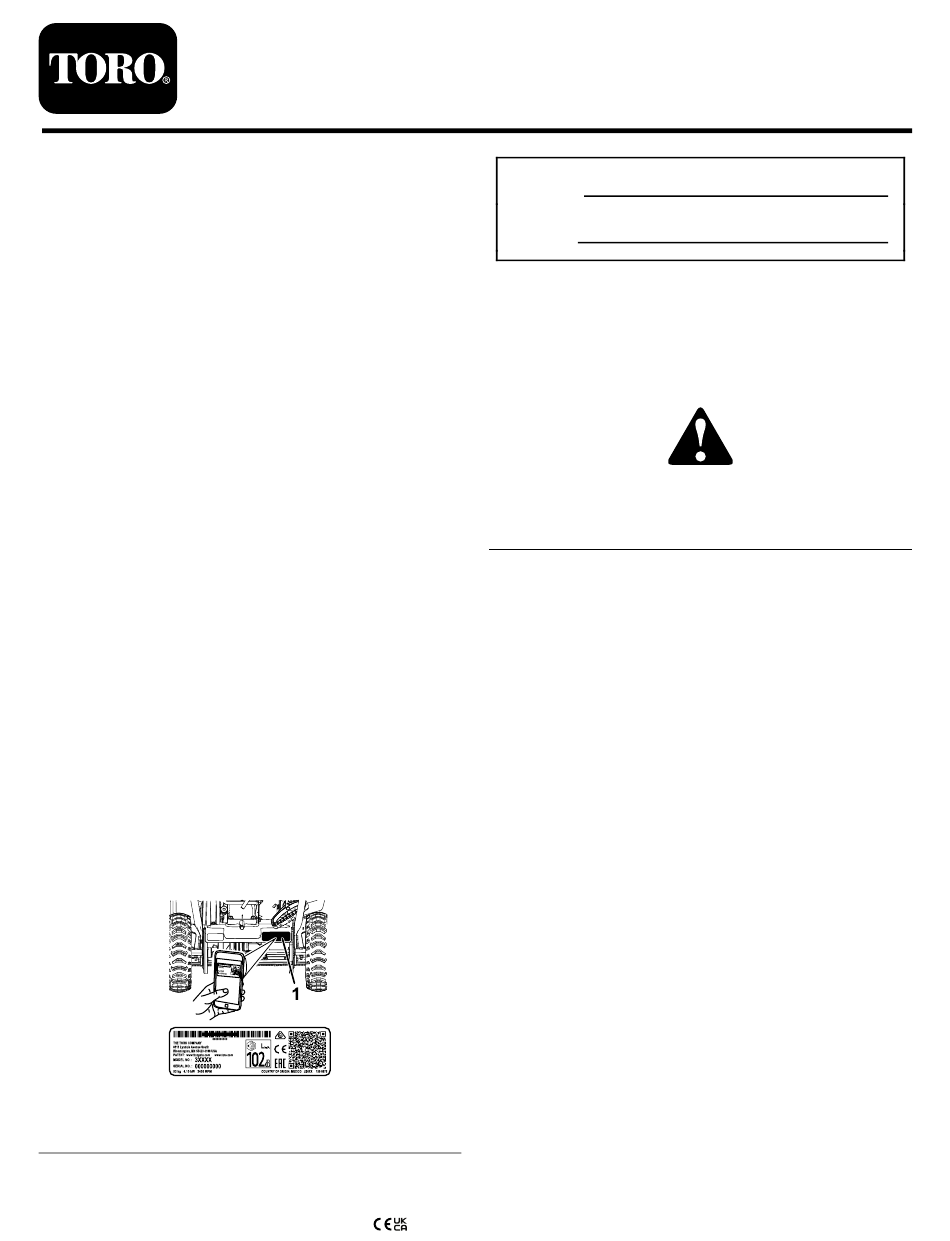

Figuur 1
1. Plaats van modelnummer en serienummer
© 2020—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
voor documentatie over
Registreer uw product op www.Toro.com.
Modelnr.:
Serienr.:
Er worden in deze handleiding een aantal mogelijke
gevaren en een aantal veiligheidsberichten genoemd
met het volgende veiligheidssymbool
duidt op een gevaarlijke situatie die zwaar lichamelijk
letsel of de dood tot gevolg kan hebben wanneer de
veiligheidsvoorschriften niet in acht worden genomen.
Er worden in deze handleiding twee woorden gebruikt
om uw aandacht op bijzondere informatie te vestigen.
Belangrijk attendeert u op bijzondere technische
informatie en Opmerking duidt algemene informatie
aan die bijzondere aandacht verdient.
Dit product voldoet aan alle relevante Europese
normen; raadpleeg voor meer informatie de
afzonderlijke conformiteitsverklaring van dit product.
Belangrijk:
Als u deze machine voor een
doorlopende periode gebruikt op een hoogte
boven 1500 meter, moet u ervoor zorgen dat de set
voor grote hoogte is gemonteerd zodat de motor
voldoet aan de CARB-/EPA-emissierichtlijnen.
De set voor grote hoogte verbetert de prestatie
van de motor en voorkomt verontreiniging van de
bougie, moeilijk starten en verhoogde uitstoot.
Bevestig het label voor grote hoogte naast het
plaatje met het serienummer op de machine zodra
u de set heeft gemonteerd. Neem contact op met
een erkende Toro service dealer om de juiste set
voor grote hoogte en het label voor grote hoogte
voor uw machine te verkrijgen. Om een dealer
in uw buurt te vinden, kunt u kijken op onze
website www.Toro.com of contact opnemen met
onze Toro Customer Care Departement op het
g219966
nummer dat is opgegeven in de garantieverklaring
voor het emissiecontrolesysteem. Verwijder de
set van de motor en herstel de motor naar zijn
oorspronkelijke fabrieksconfiguratie wanneer u de
Vertaling van de oorspronkelijke
Alle rechten voorbehouden
Form No. 3471-452 Rev A
Gebruikershandleiding
(Figuur
Figuur 2
Veiligheidssymbool
*3471-452*
tekst (NL)
Gedrukt in Mexico
2), dat
g000502
Advertenties
Inhoudsopgave
Gerelateerde Handleidingen voor Toro SnowMax 724 QXE
Samenvatting van Inhoud voor Toro SnowMax 724 QXE
- Pagina 1 Dit product voldoet aan alle relevante Europese van Toro. U dient hierbij altijd het modelnummer en normen; raadpleeg voor meer informatie de het serienummer van het product te vermelden. De afzonderlijke conformiteitsverklaring van dit product.
-
Pagina 2: Inhoudsopgave
motor gebruikt op een hoogte onder 1500 meter. De glijders controleren en instellen ....16 Gebruik een motor die is ingesteld voor gebruik op De werpranden inspecteren......17 grote hoogte niet op lagere hoogtes, anders kan Motorolie verversen .......... 17 de motor oververhit raken en worden beschadigd. -
Pagina 3: Figuur
Veiligheid Algemene veiligheid Deze machine voldoet aan de B71.3 specificaties van het American National Standards Institute (ANSI). • Lees deze Gebruikershandleiding en zorg ervoor dat u deze begrijpt voordat u de motor start. Zorg dat alle gebruikers van dit product weten hoe ze het dienen te gebruiken en dat ze de waarschuwingen begrijpen. -
Pagina 4: Veiligheids- En Instructiestickers
Veiligheids- en instructiestickers Veiligheidsstickers en veiligheidsinstructies zijn gemakkelijk zichtbaar voor de bestuurder en bevinden zich bij plaatsen waar gevaar kan ontstaan. Vervang alle beschadigde of ontbrekende veiligheidsstickers. 120-9805 decal120-9805 120-9805 decal131-5914 131-3252145-5914 1. Steek het sleuteltje in het contact. Bestelnummer 131-5915 2. -
Pagina 5: Montage
Montage Uitwerpkanaal monteren De handgreep uitklappen g212678 Figuur 4 g209258 Figuur 5... -
Pagina 6: De Quick Stick® Aansluiten
De Quick Stick® aansluiten Het motoroliepeil controleren (uitsluitend voor Quick Stick® modellen) g210346 g214777 Figuur 7 g215702... -
Pagina 7: Banden Op Juiste Spanning Brengen
Banden op juiste spanning Algemeen overzicht brengen van de machine g210347 g211051 Figuur 8 g030114 Figuur 9 1. Hendel van vijzel 6. Schraper 7. Uitwerpkanaal 2. Dop van brandstoftank 3. Peilstok 8. Uitwerpgeleider 4. Glijder 9. Quick Stick®-regelaar uitwerpkanaal 5. Vijzel 10. -
Pagina 8: Gebruiksaanwijzing
Gebruiksaanwijzing Voor gebruik Veiligheid vóór gebruik • Uitsluitend voor modellen met elektrisch startsysteem: Gebruik verlengsnoeren en stopcontacten zoals omschreven in de handleiding. Onderzoek het elektriciteitssnoer grondig voordat u het in een stopcontact steekt. Als het snoer is beschadigd, mag u het niet gebruiken. -
Pagina 9: Brandstoftank Vullen
GEVAAR Brandstof is uitermate ontvlambaar en explosief. Brand of explosie van brandstof kan brandwonden veroorzaken. • Om te voorkomen dat een statische lading de brandstof tot ontbranding kan brengen, moet u het brandstofvat en/of de machine voordat u de tank vult op de grond plaatsen, niet op een voertuig of een ander object. - Pagina 10 • Wanneer u niet actief sneeuw aan het ruimen bent, schakelt u de aandrijving van de vijzel uit. • Wees uiterst voorzichtig bij het werken op of het kruisen van grindpaden, voetpaden of wegen. Hou rekening met onverwachte gevaren en verkeer. •...
-
Pagina 11: Motor Starten
Motor starten De elektrische starter gebruiken g213131 g215699 Figuur 12... -
Pagina 12: De Repeteerstarter Gebruiken
De repeteerstarter gebruiken De vijzel uitschakelen Om de vijzel uit te schakelen, laat u de hendel van de vijzel los. De machine laten rijden Om de zelfaandrijving te activeren, loopt u eenvoudig vooruit met uw handen op het bovenste deel van de handgreep en uw ellebogen naast uw lichaam;... -
Pagina 13: De Quick Stick Bedienen
De Quick Stick ® bedienen Herhaal stap 1 tot en met 4 indien nodig tot er sneeuw uit het uitwerpkanaal komt. Opmerking: De blauwe knop moet volledig Belangrijk: Als het niet lukt om het uitwerpkanaal ingedrukt worden om de vergrendeling vrij te geven vrij te maken door de voorkant van de machine en de Quick Stick ®... -
Pagina 14: Na Gebruik
Na gebruik Veiligheid na het werk • Stal een machine die nog brandstof in de tank heeft nooit in een ruimte met vuurhaarden zoals boilers, verwarmingstoestellen of wasdroogmachines. Laat de motor afkoelen voordat u de maaimachine in een afgesloten ruimte stalt. •... -
Pagina 15: Onderhoud
• Controleer regelmatig of alle bevestigingen vast zitten en het veilig is om de machine te gebruiken. • Verander de instellingen van de motor niet. • Gebruik ter vervanging uitsluitend originele onderdelen en accessoires van Toro. -
Pagina 16: Het Motoroliepeil Controleren
Het motoroliepeil De glijders controleren en controleren instellen Onderhoudsinterval: Bij elk gebruik of dagelijks Onderhoudsinterval: Jaarlijks Controleer de glijders; de vijzel mag de verharde ondergrond niet raken. Stel de glijders af zoals vereist om slijtage te compenseren (Figuur 19). Maak de bouten van de glijder los. g210346 Schuif een plank van 5 mm onder de schraper. -
Pagina 17: De Werpranden Inspecteren
De werpranden inspecteren kantel de machine naar achteren en laat de gebruikte olie in de olieopvangbak weglopen Onderhoudsinterval: Jaarlijks—Inspecteer de (Figuur 21). werpranden en laat een erkende servicedealer de werpranden en de schraper vervangen als dat nodig is. Controleer de werpranden voor elke sessie op slijtage. -
Pagina 18: Bougie Vervangen
Als u de bougie vervangt terwijl de motor nog warm is, kan dit leiden tot brandwonden. g030112 Wacht totdat de motor koud is om de bougie te vervangen. Gebruik een Toro bougie of een gelijkwaardige bougie (Champion® RN9YC of NGK BPR6ES). Verwijder de huls (Figuur 24). -
Pagina 19: De Kabel Van De Vijzel Afstellen
De kabel van de vijzel De kabel van de transmissie afstellen afstellen Onderhoudsinterval: Na de eerste 2 bedrijfsuren Onderhoudsinterval: Na de eerste 2 bedrijfsuren Jaarlijks Jaarlijks Als de aandrijfriem slipt of piept onder zware belasting, Als de wielen gemakkelijk vastlopen of als de wielen stel dan de kabel van de vijzel af. -
Pagina 20: Bandenspanning Controleren
Bandenspanning Stalling controleren De sneeuwfrees stallen Onderhoudsinterval: Jaarlijks WAARSCHUWING • Benzinedampen zijn uiterst ontvlambaar, explosief en gevaarlijk als ze worden ingeademd. Als u de machine stalt in een ruimte met een open vuur, kunnen de benzinedampen worden ontstoken en een g210347 explosie veroorzaken. -
Pagina 21: Voorbereidingen Voor Stalling
Trek met het contactsleuteltje in de U -stand Laat de motor 10 minuten lopen om de brandstof traag aan de handgreep van de repeteerstarter met de toegevoegde stabilisator/conditioner om de olie aan de binnenkant van de cilinder door het brandstofsysteem te verspreiden. te verdelen. -
Pagina 22: Opmerkingen
Opmerkingen:... - Pagina 23 Opmerkingen:...
