18
www.aeg.com
y
x
y
16-22 mm
Ø 35 mm
12,5 - 14 mm
max. 105°
449
mm
22±1,5 mm
595-598 mm
A

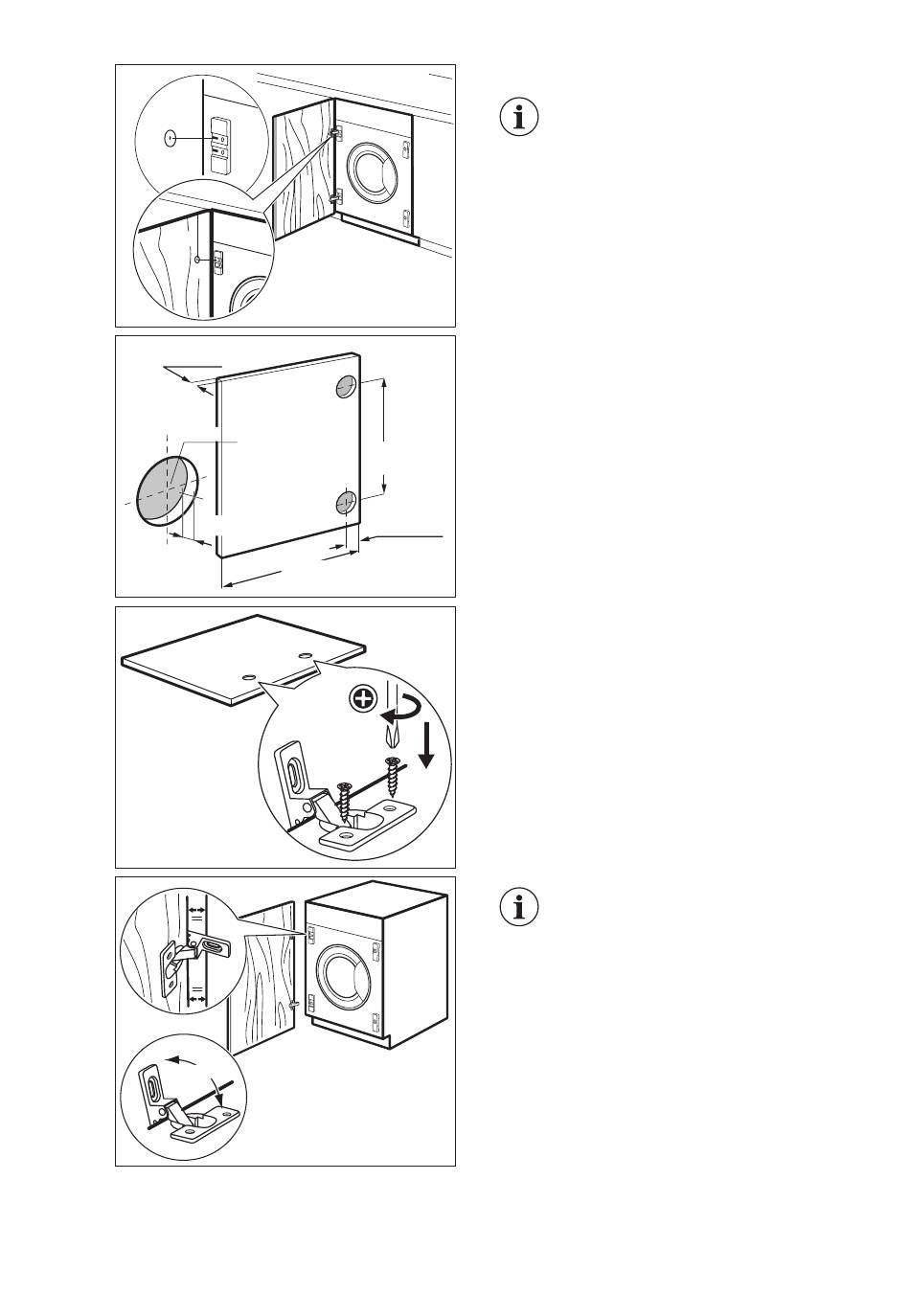

Voorbereiding kastdeur
Voor het verzinken van de
deur is het raadzaam om een
professional te bellen.
Lijn de kastdeur correct uit met het meubilair.
Meet de afstand X om de hoogte van het gat
vast te zetten om de bovenste scharnier te
verzinken. Het midden van het gat Y moet
zich op dezelfde hoogte van de slag op de
scharniersteun bevinden.
Stel de positie van het onderste gat in met
inachtneming van de afmetingen en
afstanden weergegeven in de tekening (449
mm).
Verzink de gaten.
Scharnieren
Om de scharnieren te monteren moet u twee
gaten boren (ø 35 mm, diepte 12,5-14 mm
afhankelijk van de diepte van de kastdeur) op
de binnenzijde van de deur.
De scharnieren worden aan de deur
bevestigd door middel van de vier
meegeleverde schroeven A.
Om de deur perfect uit te
lijnen, moet u ervoor zorgen
dat de rand van de kastdeur
parallel is met de rand van het
apparaat en dat u de juiste
openingshoek in acht neemt
(max. 105 °).
