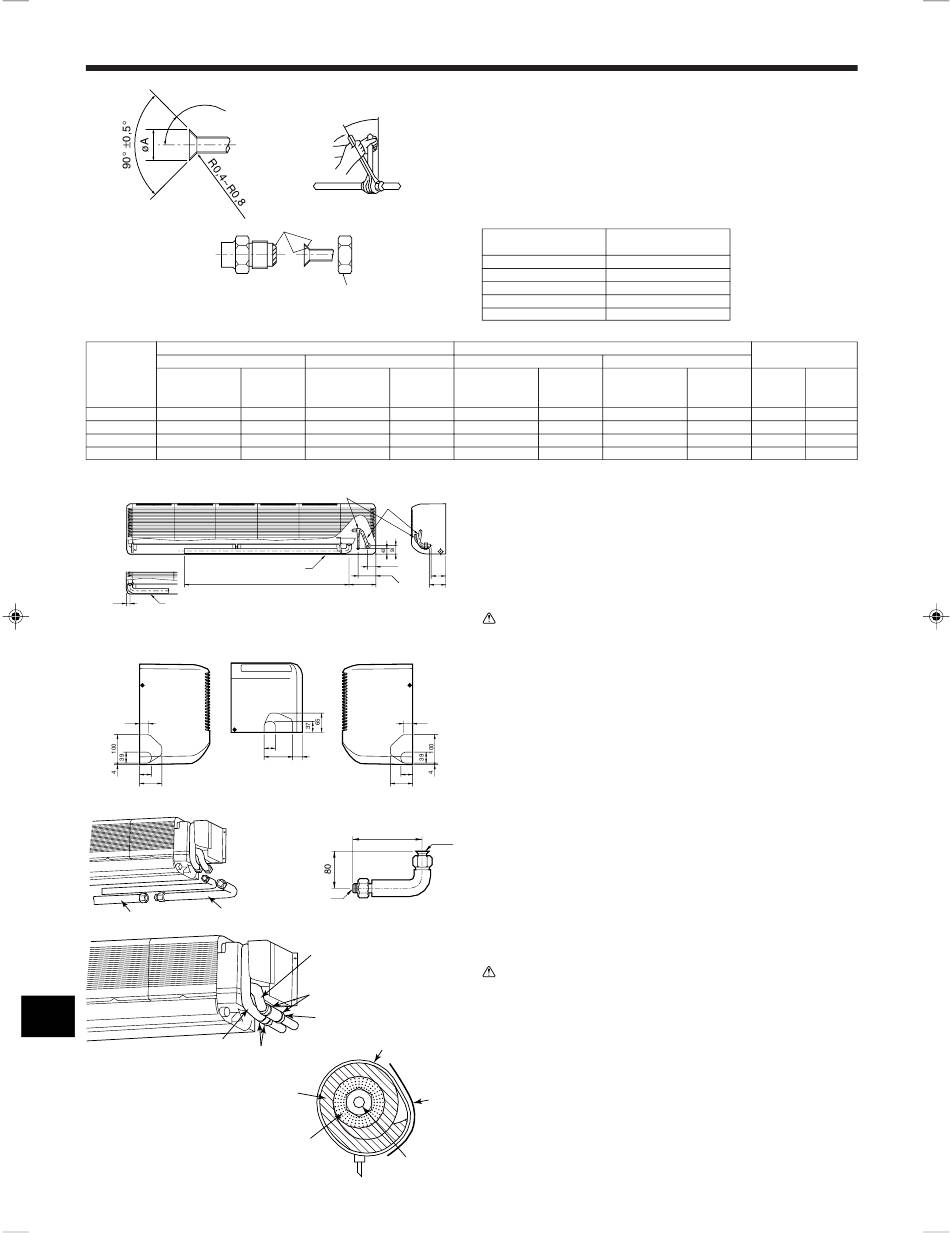

4. Труба хладагента
A
45°±2°
Fig. 4-1
B Размеры труб хладагента и крутящий момент конусной гайки.
Труба для жидкости
Момент
Размер трубы
затяжки
(мм)
(Н·м)
P20/25/32/40
ODø6,35
14 - 18
P50
ODø9,52
34 - 42*
ODø9,52
34 - 42
P63/80
ODø9,52
34 - 42
P100/125
* Используйте прилагаемую конусную гайку для следующих труб: Труба для жидкости P50, газовая труба P50, P100, P125.
1
E
1110
B
25
B
Fig. 4-2
2
F
G
H
30
37
74
Fig. 4-3
3
J
M
Fig. 4-4
Г азовая труба
Ремень (маленький) 4
Теплоизоляционный материал
для трубы для жидкости
Теплоизоляционный
материал для трубы
хладагента
Fig. 4-5
68
All manuals and user guides at all-guides.com
B
C
B
R407C или R22
Труба для газа
Момент
Размер трубы
затяжки
(мм)
(Н·м)
ODø12,7
49 - 61
ODø15,88
68 - 82*
ODø15,88
68 - 82
ODø19,05
100 - 120*
C
D
D
55
B
A
120
183
C
111
I
30
39
98
32
37
74
340
K
J
L
Труба для жидкости
Ремень (большой) 4
Изоляционный материал 3
Ремень (маленький) 4
Лента
Труба для жидкости
4.1. Соединение труб (Fig. 4-1)
• При использовании медных труб, имеющихся в продаже, оберните трубы для
жидкости и газа имеющимися в продаже изоляционными материалами (с
теплозащитой от 100 °С или выше, толщиной не менее 12 мм).
• Внутренняя часть дренажной трубы должна быть обернута в
пенополиэтиленовый изолирующий материал (удельный вес 0,03; толщина
9 мм или более).
• Нанесите тонкий слой масла хладагента на контактную поверхность труб и
соединений перед тем, как затягивать гайку с фланцем.
• Для затягивания трубных соединений используйте два гаечных ключа.
• Используйте прилагаемое трубное изоляционное покрытие для изоляции
соединений внутреннего блока. Тщательно крепите изоляцию.
A Раструбный стык - размеры
Медная труба O.D.
Размеры раструба,
(мм)
диаметр А (мм)
ø6,35
ø9,52
ø12,7
ø15,88
ø19,05
R410A
Труба для жидкости
Труба для газа
Момент
Размер трубы
Размер трубы
затяжки
(мм)
(мм)
(Н·м)
ODø6,35
14 - 18
ODø12,7
ODø6,35
34 - 42
ODø12,7
ODø9,52
34 - 42
ODø15,88
ODø9,52
34 - 42
ODø15,88
C Нанесите машинное масло охлаждения на всю поверхность области
присоединения муфты.
4.2. Выбор расположения труб хладагента и
дренажных труб
1 Расположение труб хладагента и дренажных труб (Fig. 4-2)
2 Выберите расположение пробивных отверстий в корпусе прибора (Fig. 4-3)
• Пробивные отверстия можно вскрыть пильным полотном или подходящим для этих
целей ножом.
Осторожно:
Перед сверлением пробивного отверстия в боковой панели боковую панель
необходимо снять.
При вскрытии пробивного отверстия без снятия боковой панели Вы можете
повредить трубу хладагента, расположенную внутри прибора.
3 L-образная соединительная трубка (для трубы для газа) (Fig. 4-4)
A 107 мм (P63), 102 мм (P100)
B Дренажный шланг
C Труба для жидкости
D Труба для газа
E Дренажный шланг при проводке труб слева L К трубам, устанавливаемым на месте
F Пробивные отверстия на корпусе прибора M Трубы
G Для проводки труб слева
4.3. Прокладка труб хладагента (Fig. 4-5)
1) Внутренний прибор
Осторожно:
Перед подсоединением труб справа, снизу, слева или слева сзади, подсоедините
входящую в комплект поставки L-образную соединительную трубку B к трубе,
устанавливаемой на месте.
8,7 - 9,1
12,8 - 13,2
16,2 - 16,6
19,3 - 19,7
22,9 - 23,3
Г айка раструбного
стыка O.D.
Момент
Труба для
Труба для
затяжки
жидкости
газа
(Н·м)
(мм)
(мм)
49 - 61
17
26
68 - 82
22
29
68 - 82
22
29
100 - 120
22
36
H Для проводки труб снизу
I Для проводки труб справа
J L-образная соединительная трубка (опция)
K К прибору
