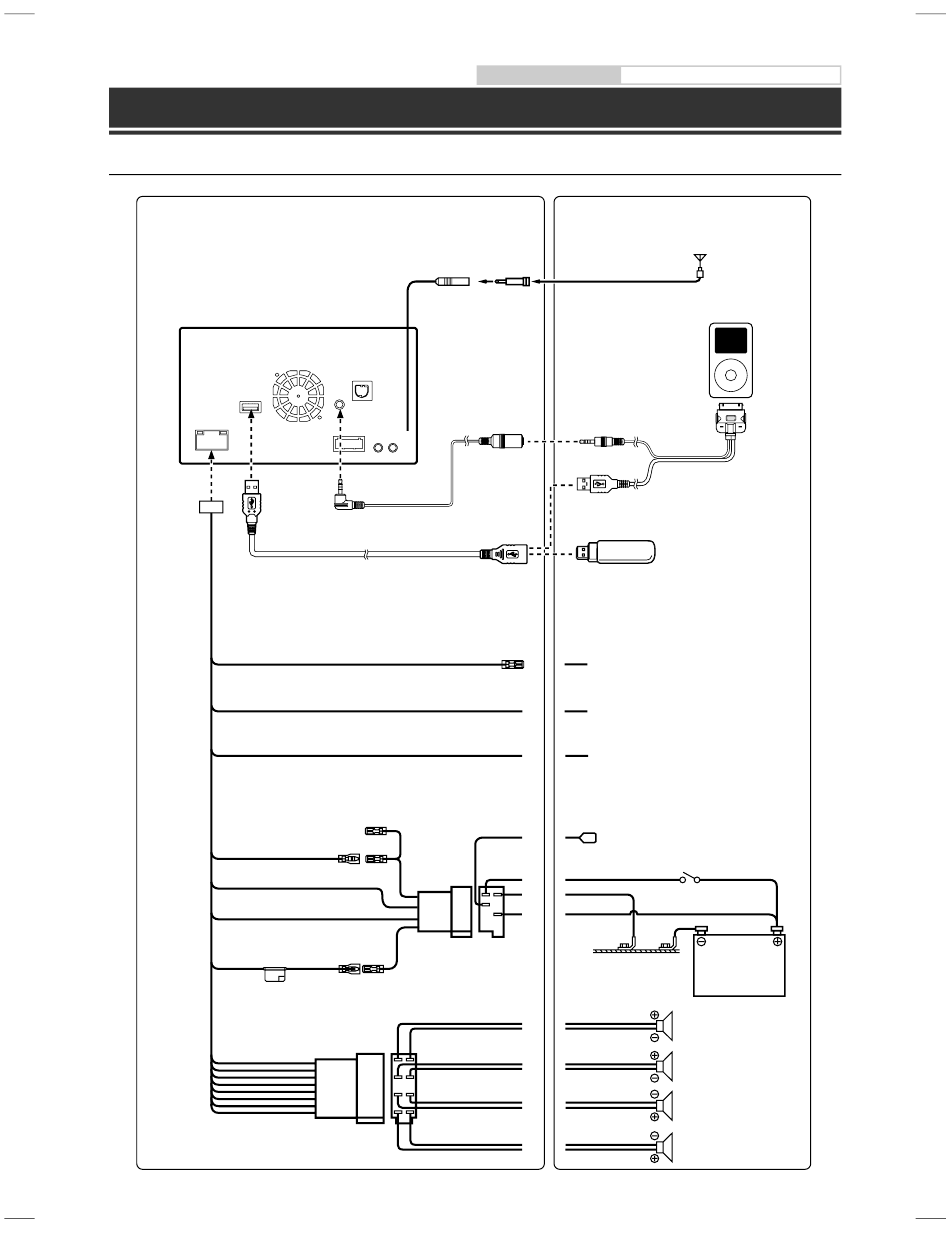

Anschlüsse
Anschlüsse 1/2
12
-DE
All manuals and user guides at all-guides.com
iPod VIDEO AV-Verbindungskabel
(separat erhältlich) (KCU-461iV)
USB-Verlängerungskabel
(mitgeliefert)
REMOTE TURN-ON
(Blau/Weiß)
REVERSE
(Orange/Weiß)
PARKING BRAKE
(Gelb/Blau)
IGNITION
(Rot)
GND
(Schwarz)
POWER ANT
(Blau)
BATTERY
(Gelb)
15A
Bedienungsanleitung
ISO-Antennenstecker
Verbindungssatz KCU-
461iV (separat erhältlich)
USB-Speicher
(separat erhältlich)
An den Verstärker bzw. Equalizer
An die Plusader des Rückfahrscheinwerferkabels
am Fahrzeug
An das Handbremsen-Signalkabel
An die Motorantenne
(Grün)
(Grün/Schwarz)
(Weiß)
(Weiß/Schwarz)
(Grau/Schwarz)
(Grau)
(Violett/Schwarz)
(Violett)
Anschlüsse
Antenne
iPod/iPhone
(separat erhältlich)
Zündschlüssel
Batterie
Hinten links
Vorne links
Lautsprecher
Vorne rechts
Hinten rechts
