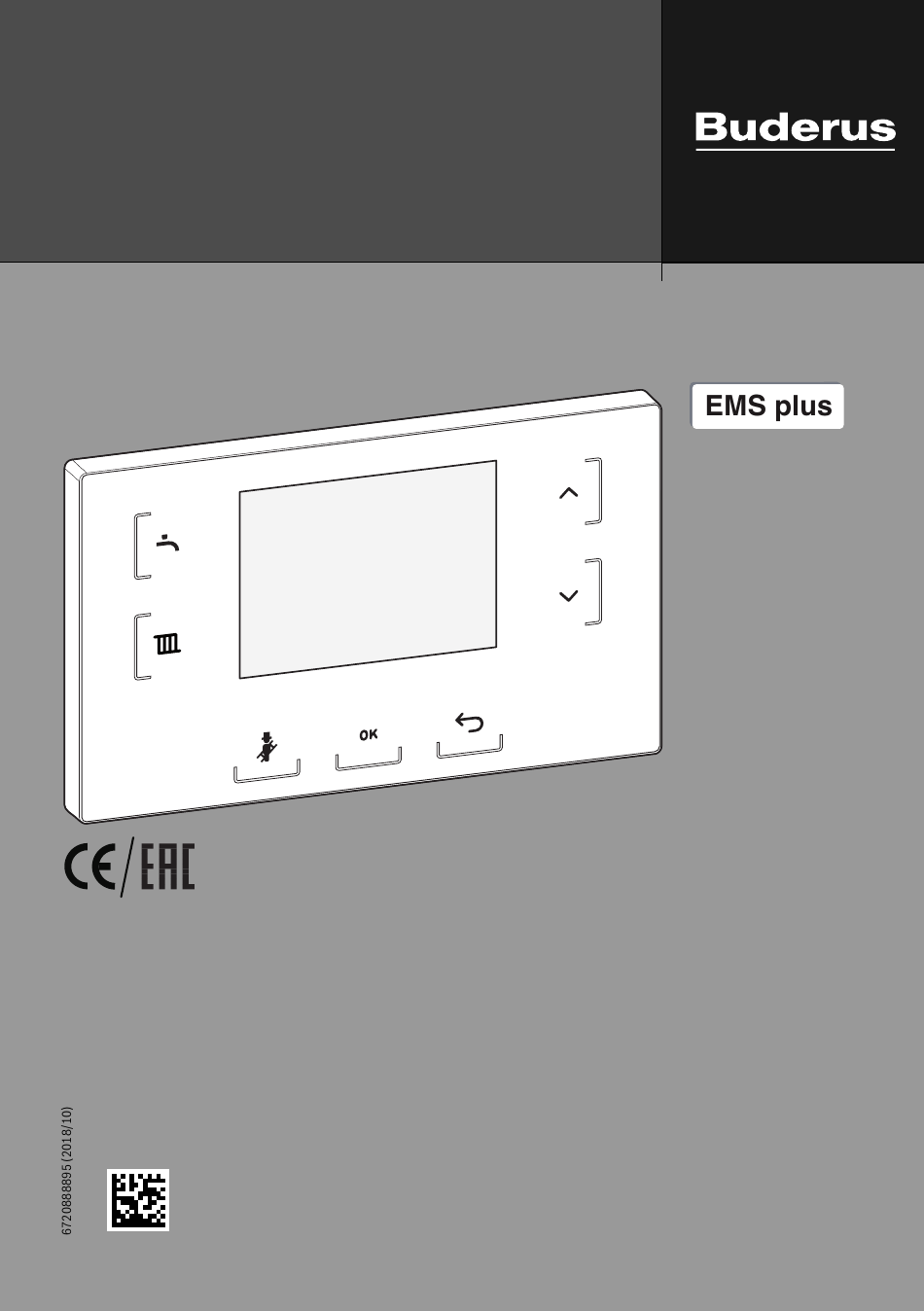

- Pagina 1 Bedieningshandleiding Bedieningseenheid BC30 E...
-
Pagina 2: Inhoudsopgave
Inhoudsopgave Inhoudsopgave Algemene veiligheidsvoorschriften Installatie en inbedrijfstelling 1 Algemene veiligheidsvoorschriften ....2 ▶ Respecteer bij de installatie en het bedrijf de specifieke na- tionale voorschriften en normen! 2 Gegevens betreffende het product . -
Pagina 3: Gegevens Betreffende Het Product
Technische gegevens Gegevens betreffende het product Toepassingsmogelijkheden Met de BC30 E kunnen niet condenserende ketels of condensa- tieketels met MC110 comfortabel worden bediend. Met de BC30 E kunnen de basisfuncties worden bediend. Wan- neer de weersafhankelijke regeling door de warmteproducent... -
Pagina 4: Productgegevens Over Het Energieverbruik
(EU) 2017/1369. De klasse van de temperatuurregelaar is voor de berekening van de energie-efficiëntie van de kamerver- warming in een combi-installatie nodig en daarvoor in het sy- steemspecificatieblad opgenomen. 1),2) Werking van de BC30 E Klasse BC30 E & buitentemperatuursensor AT/°C 0 010 005 905-001 ... -
Pagina 5: Basisprincipes Van De Bediening
Basisprincipes van de bediening Weergave op het display Basisprincipes van de bediening Overzicht bedieningspaneel De toetsen worden afhankelijk van de bedrijfstoestand ge- KETELTEMP. KETELTEMP. toond: °C • Actieve toetsen branden wit. • Wanneer een toets wordt ingedrukt, licht deze kort blauw •... -
Pagina 6: Reinigingsbedrijf
Basisprincipes van de bediening Reinigingsbedrijf Instellingen in de menu's WARM WATER en VERWARMING Om het reinigen van het oppervlak van de bedieningseenheid mogelijk te maken, worden tijdens reinigingsbedrijf alle toetsen 15 seconden lang onderdrukt. ▶ Om het reinigingsbedrijf te activeren, toets e zolang in- Om verhoogde kalkafzetting en daaruit resulterend extra on- drukken, tot BEDIENING GEBLOKK. -
Pagina 7: Informatie Voor De Installateur
Servicemenu openen vinkje rechts gemarkeerd. ▶ Druk tegelijkertijd op de toets e en de toets f, tot het ▶ Druk op toets c op de BC30 E of op toets d om het ser- vicebedrijf te beëindigen. servicemenu verschijnt. Servicemenu sluiten ▶... -
Pagina 8: Beschrijving Servicemenu
Informatie voor de installateur Door het menu bewegen Menu WARMTEBRON ▶ Druk op de toetsen g en h, om een menu of een menu- ACTUELE TEMP. punt te markeren. L Actuele aanvoertemperatuur in °C ▶ Druk op de toets b. RETOURTEMP. -
Pagina 9: Instellingen
Informatie voor de installateur Menu SYSTEEM Menu HYDRAULIEK VERSIE REGELAAR OPEN VERDELER L Versie van de software van de besturing, waarin de be- ! • NEE: er is geen evenwichtsfles geïnstalleerd. dieningseenheid is geklikt • TOESTEL: er is een evenwichtsfles geïnstalleerd, de bijbehorende temperatuursensor is op de cv-ketel DIV. - Pagina 10 Informatie voor de installateur Menu VERWARMING Menu VERWARMING BEGINPT. STOOKLIJN MAX. CV-VERMOG. ! • 20 °C ... EINDPT. STOOKLIJN: aanvoertemperatuur ! • Maximale (brander-)vermogen voor het cv-bedrijf in bij +20 °C buitentemperatuur bij WEERBEST. > % van het nominale warmtevermogen van de ketel. AAN, altijd onder EINDPT.
-
Pagina 11: Grenswaarde
Informatie voor de installateur Menu WARM WATER INSCHAKELT. VERS. Nadat de voedingsspanning werd uitgeschakeld of na een ! • – 20 ... – 3 Kelvin: wanneer de temperatuur in de stroomonderbreking is de veiligheidstemperatuurbegrenzer- boiler met het inschakeltemperatuurverschil lager is test niet meer actief. -
Pagina 12: Functietest
! • VERWARMING: 3-wegklep beweegt naar de stand TAAL voor verwarming. ! • Keuze van de taal voor in het display van de BC30 E • WARM WATER3-wegklep beweegt in de stand voor getoonde teksten. warmwatervoorziening. Tabel 22 Menu TAAL CIRCULATIEPOMP ! •... -
Pagina 13: Milieubescherming/Afvalverwerking
Milieubescherming/afvalverwerking Niet blokkerende storingen Milieubescherming/afvalverwerking Bij niet blokkerende storingen blijft de cv-installatie in bedrijf. De bediening van de menu's wordt door een niet-blokkerende Afgedankte elektrische en elektronische ap- storing niet onderbroken. Wanneer het menu wordt verlaten, paratuur wordt de storingsmelding in plaats van de standaardweergave Niet meer te gebruiken elektrische en elektroni- getoond. -
Pagina 14: Bijlage
Bijlage Bijlage INSTELLINGEN – HYDRAULIEK Overzicht SERVICEMENU – OPEN VERDELER INFO – WARMWATERBOILER – CVC1 CONFIG KETEL – BEDRIJFSTOESTAND – TOESTELPOMP – ACT. STORING – VERWARMING – WARMTEBRON – MAX. CV-VERMOG. – MAX./NOM. VERM. – ANTIPENDELTIJD – MAX. VERW.VERM. – ANTIPENDELTEMP. –... - Pagina 15 Bijlage FUNCTIETEST – TESTS ACTIVEREN – ONTSTEKING – VENTILATOR – POMP – BOILERLAADPOMP – 3-WEGKLEP – CIRCULATIEPOMP – BRANDER – OLIEPOMP – LUCHTKLEP – INSPUITERVENTIEL – OLIEVOORVERW. – STOR.MELD.UITG. – CV1 POMP NOODBEDRIJF RESET – BASISINSTELL. – ONDERHOUDSM. WEERGAVE – TAAL –...
- Pagina 16 Bosch Thermotechnology n.v./s.a. Buderus Zandvoortstraat 47 2800 Mechelen www.buderus.be Dienst na verkoop (voor herstelling) Service après-vente (pour réparation) T: 015 46 55 00 www.service.buderus.be service.planning@buderus.be Deutsche Fassung auf Anfrage erhältlich.
