Basisprincipes van de bediening
3.1
Overzicht bedieningspaneel
De toetsen worden afhankelijk van de bedrijfstoestand ge-
toond:
•
Actieve toetsen branden wit.
•
Wanneer een toets wordt ingedrukt, licht deze kort blauw
op.
•
Toetsen zonder functie zijn niet opgelicht.
•
Wanneer de toets een menu opent, brandt de gekozen toets
blauw, tot het menu wordt verlaten.
1 2
3

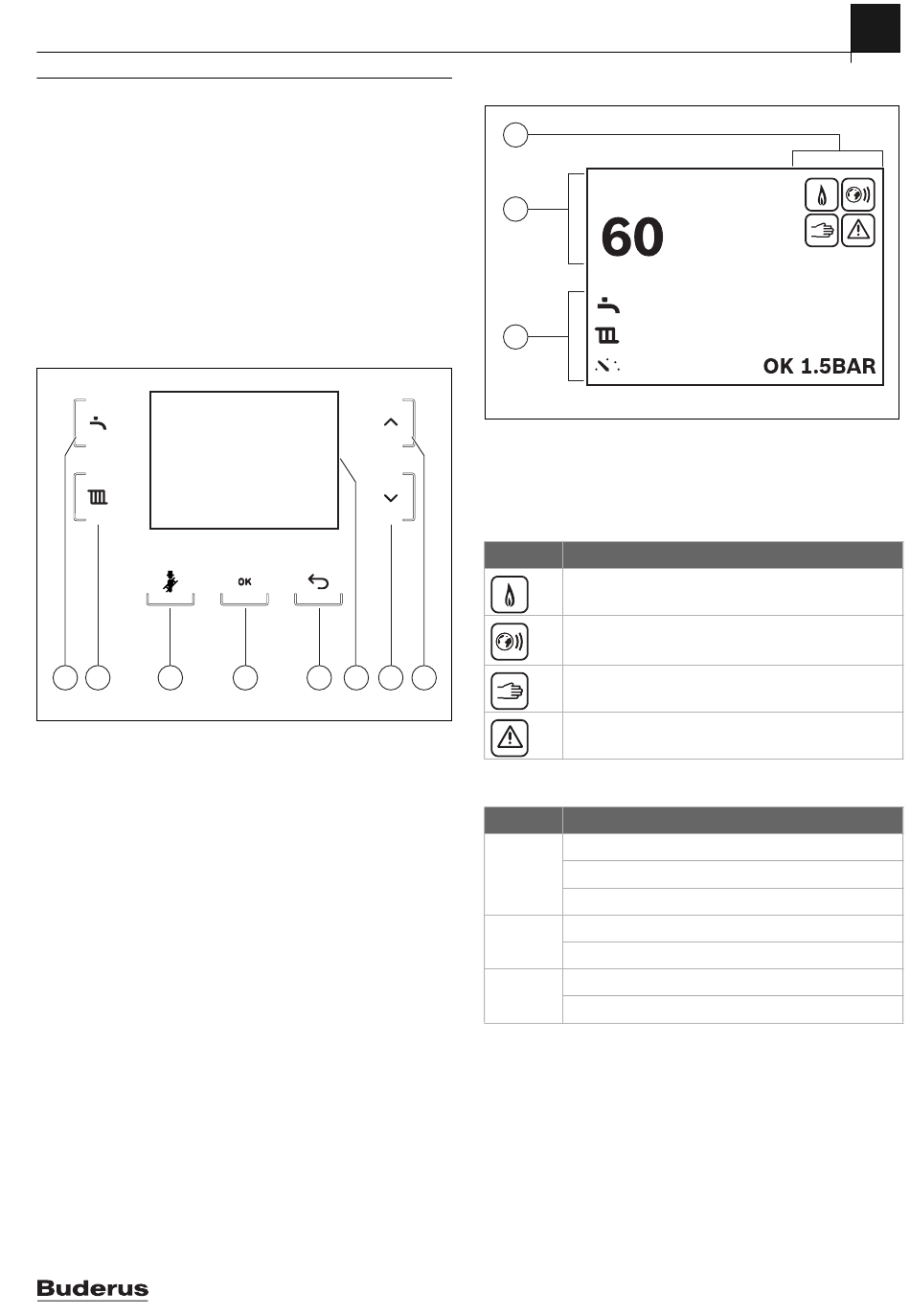

Afb. 3
Bedieningspaneel
[1] Menu warm water
[2] Menu verwarming
[3] Servicebedrijf activeren (alleen voor de vakman) of
noodbedrijf activeren
[4] Keuze/instelling bevestigen
[5] Terug/instelling verwerpen
[6] Display
[7] Keuze/waarde omlaag
[8] Keuze/waarde omhoog
BC30 E – 6720888895 (2018/10)
4
5
6
7
0 010 004 578-002
3.2
Weergave op het display
1
2
3
Afb. 4
Standaardweergave
[1] Statussymbolen in de standaardweergave
[2] Aanvoertemperatuur
[3] Informatiegebied in de standaardweergave
Symbool Toelichting
Branderwerking
Een communicatiemodule is in het systeem aan-
wezig en een verbinding met de server is actief.
8
Noodbedrijf
Storing
Tabel 3
Statussymbolen in de standaardweergave
Symbool Mogelijke weergaven
e
WARM WATER AAN
WARM WATER ECO
WARM WATER UIT
f
VERWARMING AAN
VERWARMING UIT
1)
i
DRUK OK 8.8BAR
DRUK LAAG
1) Beschikbaarheid afhankelijk van warmteproducent
Tabel 4
Informatiegebied in de standaardweergave
3.3
Rusttoestand van het display
Wanneer de vlamindicatie op BC110 uit is, geen storing en
geen onderhoudsvraag aanwezig is, gaat het display na
2 minuten over in de ruststand (alleen de toets b brandt).
▶ Druk op de toets b, om de ruststand te verlaten.
Basisprincipes van de bediening
KETELTEMP.
KETELTEMP.
°C
WARM WATER
WARM WATER
VERWARMING
VERWARMING
DRUK
DRUK
3
AAN
AAN
AAN
AAN
0010013722-001
