Over deze taak
OPMERKING: Wanneer u dit onderdeel installeert, raadpleegt u het techsheet dat bij de servicekit is gebundeld. Dit is alleen
van toepassing op computers met de volgende Graphics Processing Unit (GPU)-configuraties waarbij Element 31-vet wordt
toegepast op de CPU.
● NVIDIA GeForce RTX 3070 Ti
● NVIDIA GeForce RTX 3080 Ti

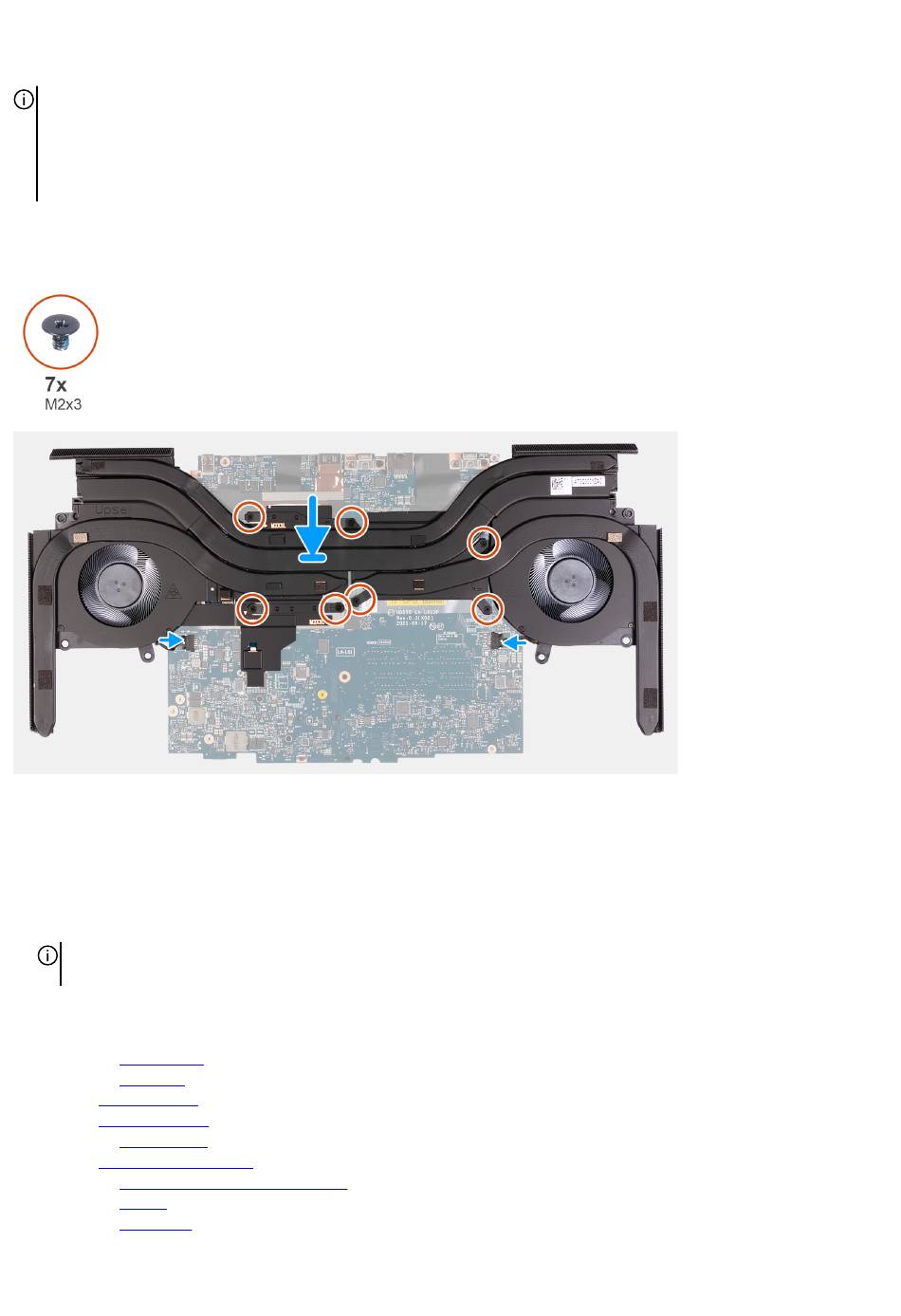

De volgende afbeelding(en) geeft/geven de locatie van de ventilator en koelplaateenheid aan en biedt/bieden een visuele
weergave van de installatieprocedure.
Stappen
1. Plaats de ventilator en de koelplaateenheid op de systeemkaart.
2. Lijn de schroefgaten in de ventilator en koelplaat uit met de schroefgaten op de systeemkaart.
3. Draai in de juiste volgorde (1>2>3>4>5>6>7) de zeven geborgde schroeven vast (M2x3) waarmee de ventilator- en
koelplaateenheid op de systeemkaart is bevestigd.
4. Sluit de kabels van de linker- en rechterventilator van de koelplaateenheid aan op de systeemkaart.
OPMERKING: De witte stip op de connector van de ventilatorkabel moet naar boven worden gericht tijdens het aansluiten
op de systeemkaart.
Vervolgstappen
1. Installeer de systeemkaart.
2. Installeer de heat-pipe.
3. Plaats de linkerventilator.
4. Plaats de rechterventilator.
5. Installeer de headsetpoort.
6. Plaats de netstroomadapterpoort.
7. Installeer de
I/O-afdekplaat aan de
8. Installeer de batterij.
9. Installeer de onderplaat.
64
Onderdelen verwijderen en plaatsen
achterzijde.
