I/O-kaart
De I/O-kaart verwijderen
Vereisten
1. Volg de procedure in
Voordat u in de computer gaat
2. Verwijder de onderplaat.
3. Verwijder de
batterij.
4. Verwijder de
I/O-afdekplaat aan de
5. Verwijder de netstroomadapterpoort.
6. Verwijder de headsetpoort.
7. Verwijder de linkerventilator.
8. Verwijder de rechterventilator.
9. Verwijder de heat-pipe.
10. Verwijder de
systeemkaart.
OPMERKING: De systeemkaart kan samen met de koelplaat, de geheugenmodule en de SSD's worden verwijderd en
geïnstalleerd. Dit vereenvoudigt de verwijderings- en installatieprocedure en voorkomt dat de thermische verbinding tussen
de systeemkaart en de koelplaat wordt verbroken.
Over deze taak

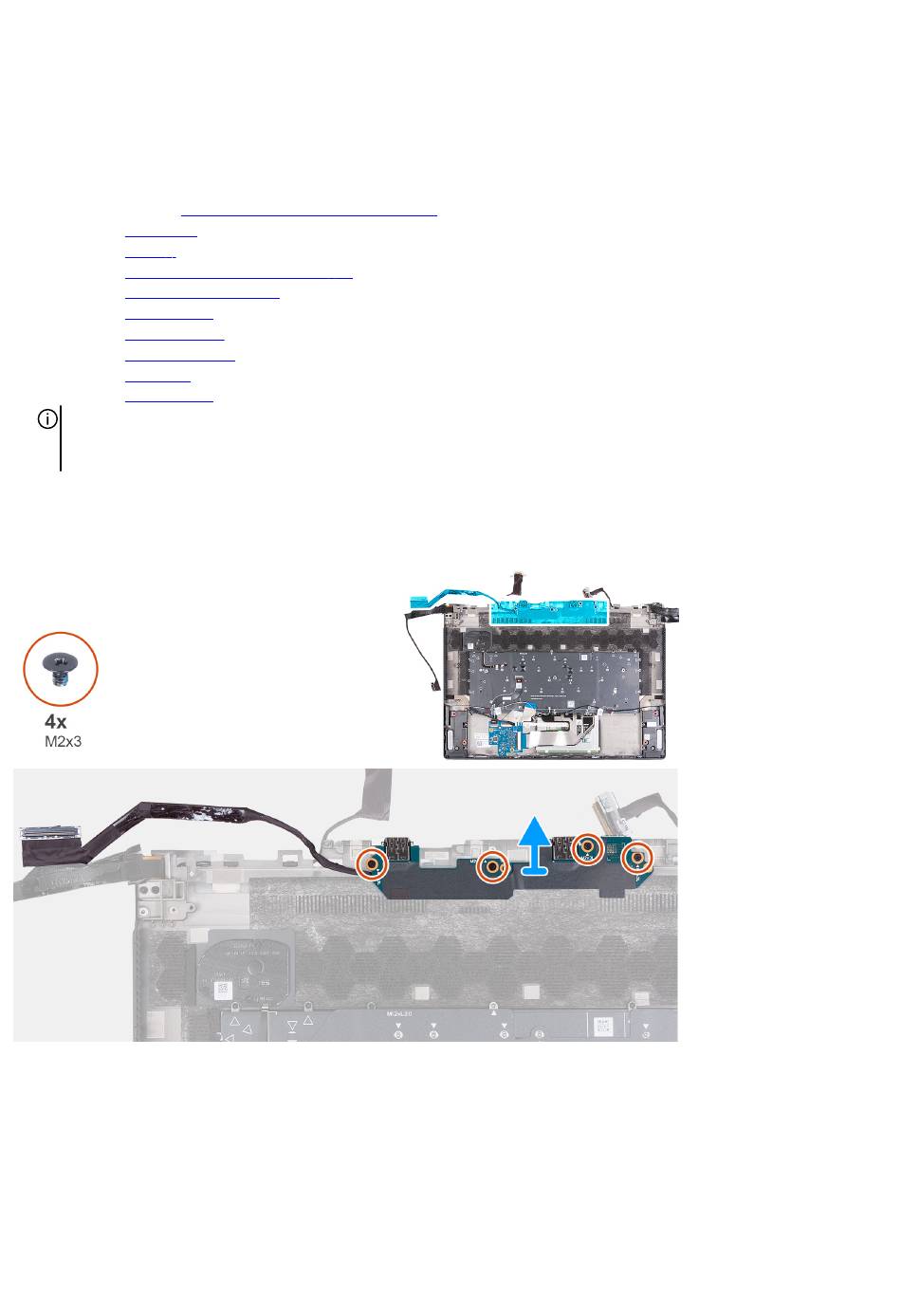

De volgende afbeelding(en) geeft/geven de locatie van de I/O-kaart aan en biedt/bieden een visuele weergave van de
verwijderingsprocedure.
De volgende poorten bevinden zich op de I/O-kaart:
werken.
achterzijde.
