3
Kun valmistajan ohjeet määrittävät
etäisyyden ovenreunasta saranakuopan kes-
kipisteeseen, katso asianmukainen reunain-
deksoija-asetus ohjetaulukosta.
HUOMIO
Jos saranoidesi kanssa toimitetut
asennusohjeet ovat epäselvät, epätäydelliset tai
puuttuvat kokonaan, ota yhteyttä valmistajaan
tai laitteistotoimittajaan saadaksesi täydelliset
asennustiedot. Nämä tiedot ovat tärkeimpien
laitteistovalmistajien omilla verkkosivuilla.

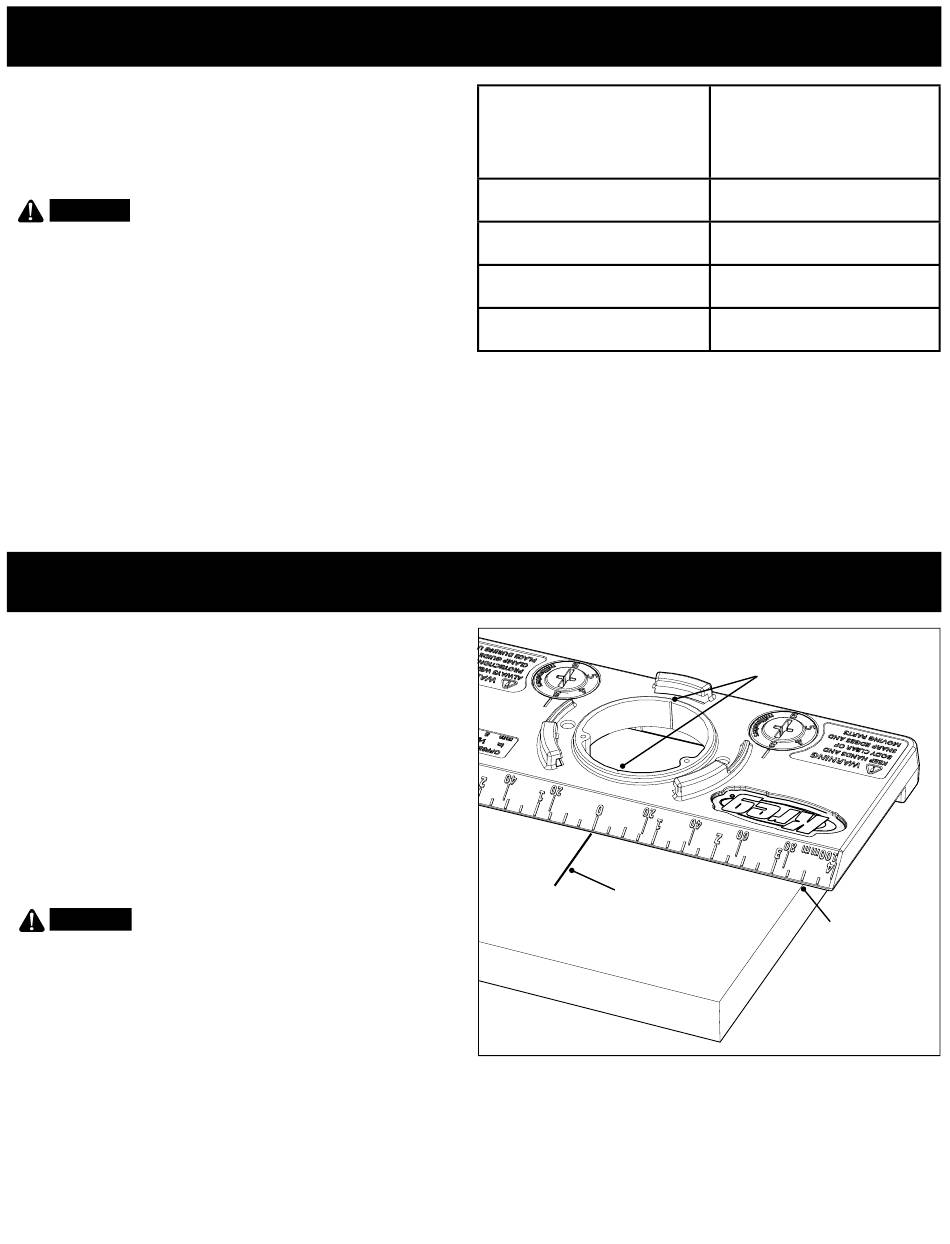

Aseta perusta niin, että reunaindeksoijan
varret sijoittuvat perustan pohjalle ovenreunaa
vasten. Aseta etäisyys oven ylä- tai alareunas-
ta käyttämällä perustan vinoreunan mittaa (3,5
tuuman merkki kohdistettuna niin, että reuna
näkyy) tai kohdistamalla merkitty keskiviiva mi-
tan luvun 0 kanssa. Kiinnitä perusta kahdella
ruuvipuristimella, joista yksi on porausohjai-
men istukan ylä- ja toinen alapuolella.
HUOMIO
Jotta molemmat reunaindeksoijan kär-
jet pysyvät kiinni ovessa, etäisyyden oven ylä- tai
alapäästä pitää olla vähintään 2 tuumaa [51 mm].
Kokoonpano
All manuals and user guides at all-guides.com
Etäisyys ovenreunas-
Ohjaimen käyttö
ta reiän keskipistee-
seen
21 mm
22 mm
23 mm
24 mm
Saranan keskilin-
jamerkki
Reunaindeksoi-
ja-asetus
3 mm
4 mm
5 mm
6 mm
Keskiviivan pykälät
Merkki reunan
kanssa linjatulla
mitalla
