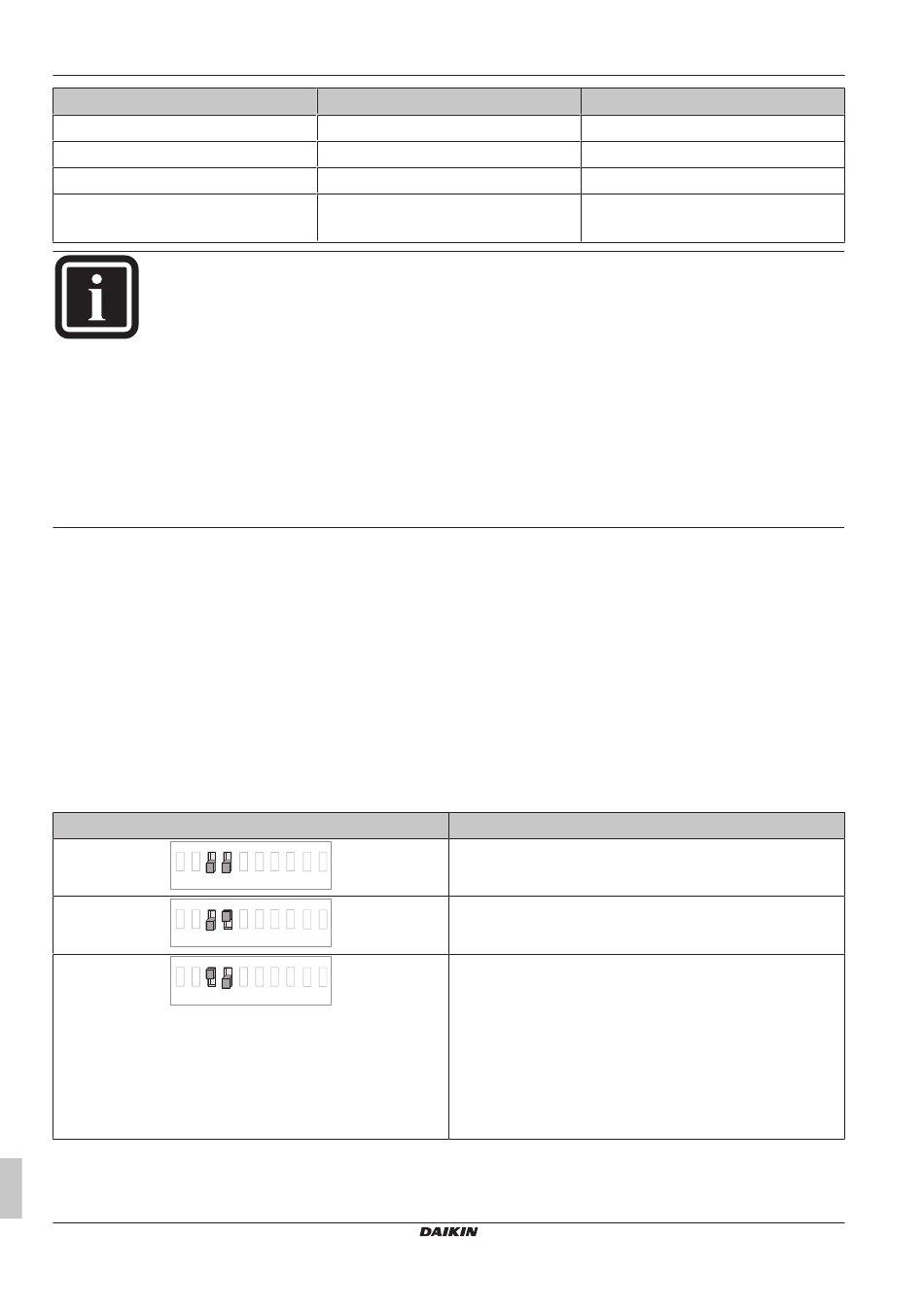

6 Configuratie
Functiecode (hexcode)
03 (03h)
04 (04h)
06 (06h)
16 (10h)
INFORMATIE
Wanneer er in dit document wordt verwezen naar registers,
wordt het notatieformaat van registers en hun adressen
consequent gevolgd:
▪ H0010 waarbij H een holding-register aangeeft en 0010
verwijst naar het registeradres.
▪ I0010 waarbij I een inputregister aangeeft en 0010
verwijst naar het registeradres.
6.3.3
Time-out Modbus-master
De EKMBPP1(A) kan worden geconfigureerd om te werken met een
optionele time-out van de Modbus-master. Als er gedurende
120 seconden geen holding-register wordt gevonden, treedt er een
time-outgebeurtenis op: alle units worden ingeschakeld met hun huidige
instellingen en de status-LEDs geven een RS-485-communicatietime-
out aan. Voor meer informatie over het gedrag van de LEDs, zie
Status-LED's"
[4 22].
Instelling DIP-schakelaar
ON
1 2
3 4
ON
1 2
3 4
ON
1 2
3 4
Installatiehandleiding
26
Functienaam
Holding-register lezen
Inputregister lezen
Eén holding-register voorinstellen 1
Meerdere holding-registers
voorinstellen
5 6 7
8 9 10
5 6 7
8 9 10
5 6 7
8 9 10
Registertelling
1~10
1~10
1~10
Time-outconfiguratie
Geen time-out Modbus-master
Geen time-out Modbus-master
Time-out Modbus-master als er zich gedurende
120 seconden geen schrijfcommando voor het
holding-register voordoet.
▪ Alle units worden ingeschakeld met de huidige
instellingen.
▪ Afstandsbedieningen worden ontgrendeld.
▪ De waarde van het Global-Update-register wordt
op OnChange ingesteld.
"6.1
EKMBPP1+EKMBPP1A
Modbus-adapter
4P720139-1C – 2024.11
