12
Bevestigen van de centrifuge met vrij
opgehangen mand
Als er expansiebouten worden gebruikt,
moet de maat M12 zijn.
Er moeten gaten in de onderlaag worden
geboord. De diepte en diameter moeten
beantwoorden aan de expansiebouten.
Gebruik de montagemal die bij de machine
is geleverd voor de juiste plaatsing van de
gaten. De bodemplaat van de centrifuge kan
ook als mal worden gebruikt.
Plaats de expansiebouten in de gaten.
Montage van de centrifuge

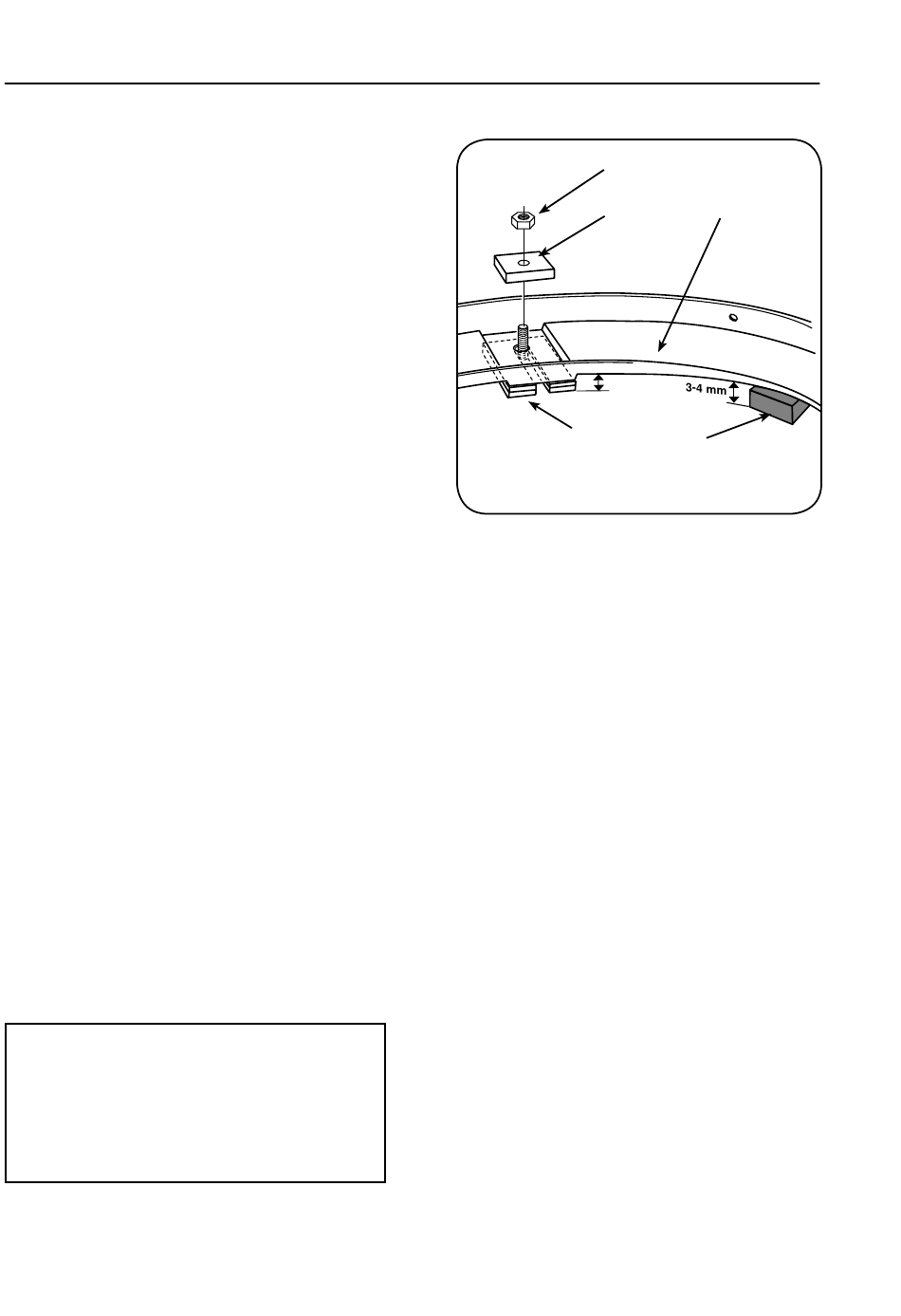

Zet de centrifuge op z'n plaats en stel
hem af zodat hij helemaal waterpas
staat. Leg afstandstukken (A) onder de
bodemring rond de fundamentbouten. Het
is belangrijk dat de vierkante schijven onder
de borgmoeren worden gelegd omdat de
mechanische belasting dan op de juiste
wijze wordt verdeeld.
Leg de vierkante onderlegschijfjes (B) en
de borgmoeren (C) op hun plaats. Het is
belangrijk dat het vierkante schijfje onder
de borgmoer gelegd wordt met het oog op
een juiste verdeling van de mechanische
belasting.
Om trillingen in de centrifuge te vermijden,
en hierdoor het risico voor losraken, kunnen
er midden tussen de bevestigingsbouten
afstandstukken (D) worden gelegd. De
afstandstukken (D) moeten ca. 3-4 mm hoog
zijn zodat de bodemring 1-2 mm doorbuigt.
Het is belangrijk dat de bodemring
aangespannen is als de bouten met het volle
wringmoment worden aangespannen.
N.B.!
Controleer de moeren en span ze
vast nadat de centrifuge enkele
maanden in gebruik is geweest.
Installatie
C
Bodemring
B
2 mm
A
D
