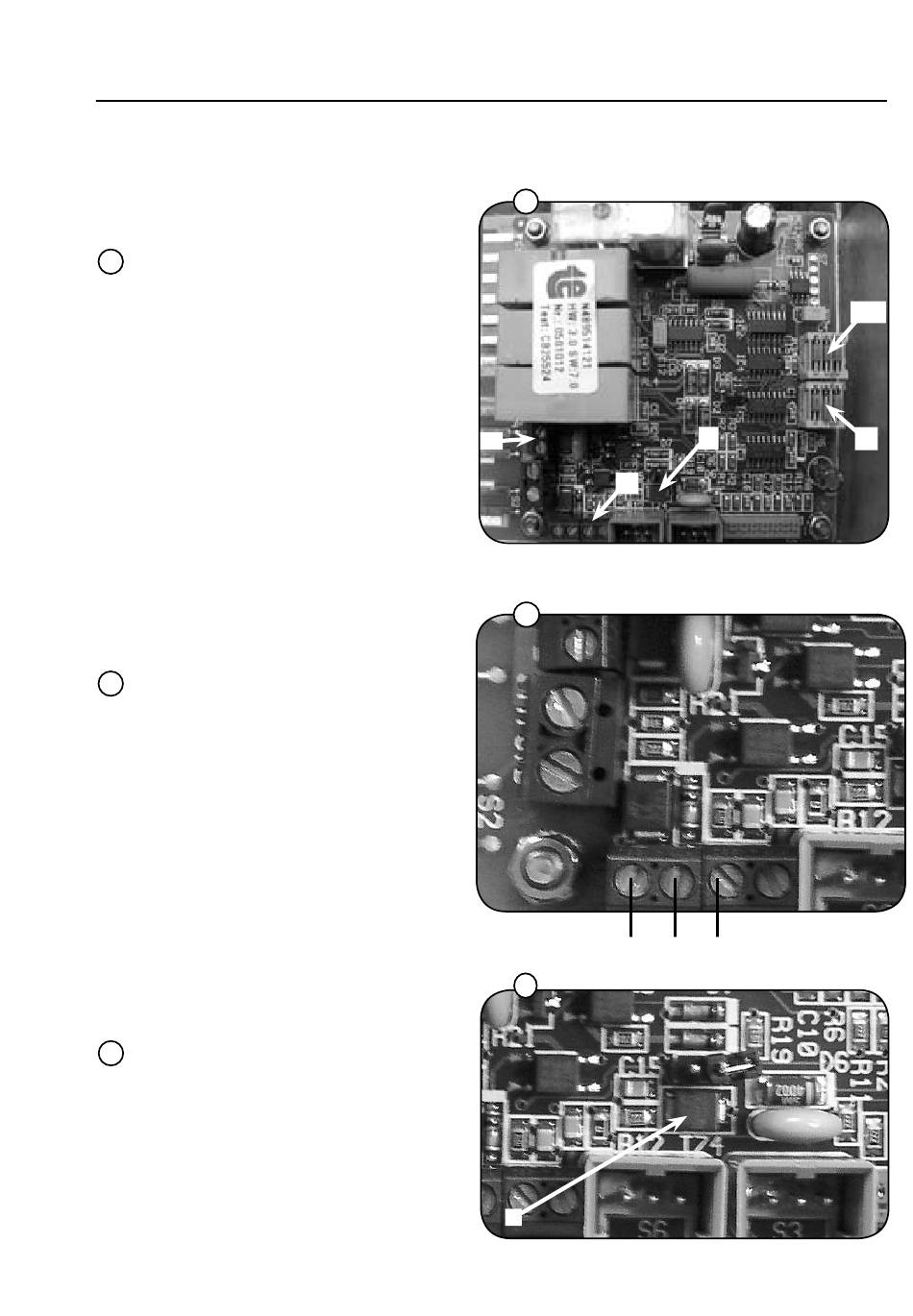

Centrifuge, printplaat voor
munten
A:
Schroefcontact voor printplaat
1
betaaleenheid munten.
B1:
Schroefcontact voor print
plaat.
C1:
Schakelaar voor instelling
aantal munten.
D:
Doorverbinding met koppeling.
E:
Schakelaar voor wachttijd.
Aansluiting
2
De kabels van de muntenlezer
worden aangesloten op de
schroefcontacten (A) op de printplaat
van de centrifuge.
a =
b = blauw
c = geel
Controleer of de doorverbindingen (D)
3
niet kortgesloten zijn (de koppeling
kan worden verplaatst).
Installation
1
B1
2
3
D
D
A
a
b
c
17
C1
E
