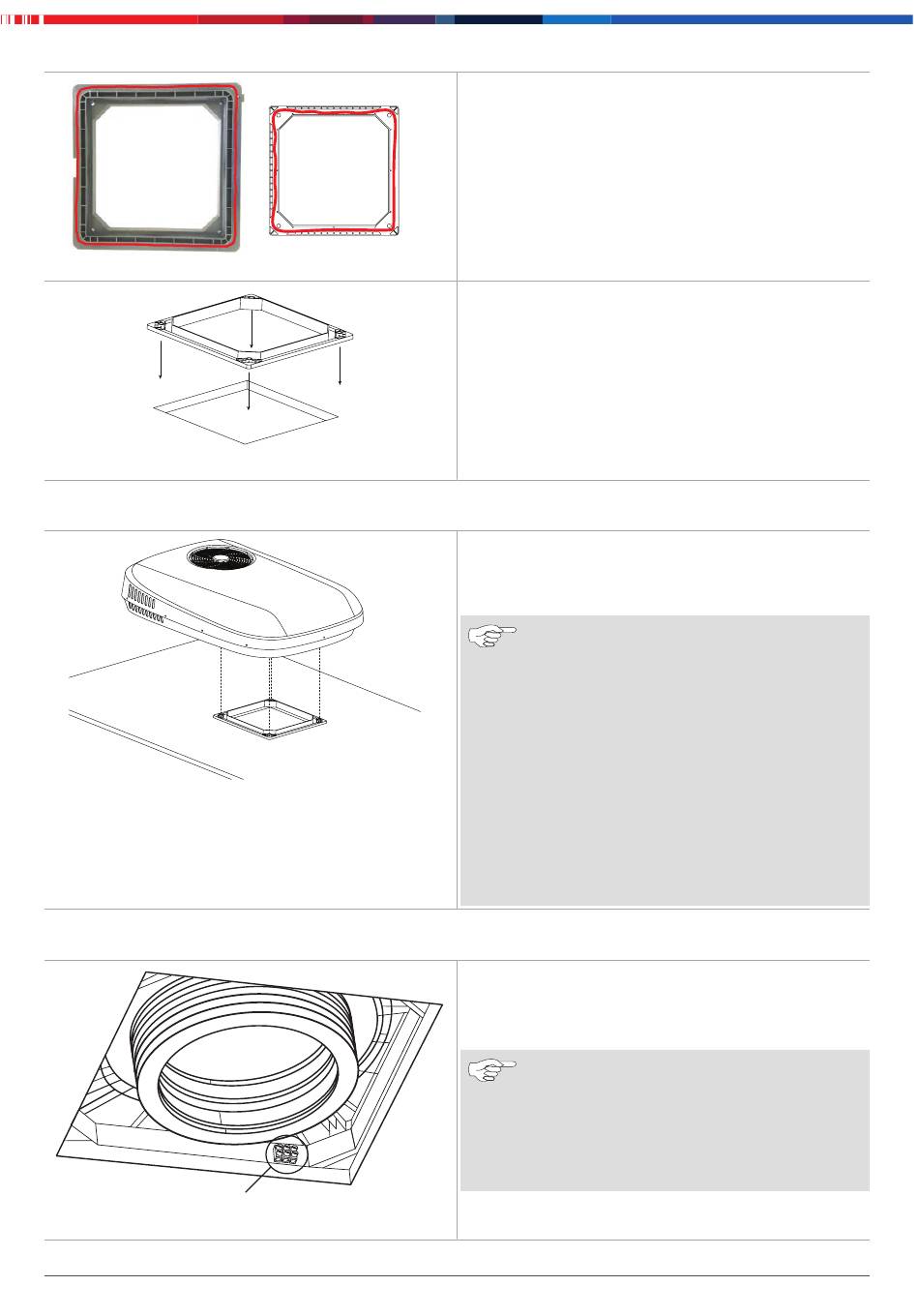

Abb. 09: Dichtungsverläufe
Abb. 10: Wirksame Abdichtung
4.7
Montage der Außeneinheit
Abb. 11: Positionieren der Außeneinheit
4.8
Anschließen der Stromversorgung
Abb. 12: Position der Klemmleiste
Cool Top Trail 20/24
360 x 360
1
Drehen Sie den Rahmen um und tragen Sie auf der
X
Rückseite von „This side up" gleichmäßig Silikon-
dichtmittel wie abgebildet auf.
Drehen Sie den Rahmen wieder um, sodass „This
X
side up" nach oben zeigt. Drücken Sie den Rahmen
fest auf den Rand des Dachausschnitts und entfer-
nen Sie herausgedrückte Dichtmasse.
Setzen Sie die Außeneinheit auf den eingebauten
X
Adapterrahmen und positionieren Sie sie so, dass die
vier Schraublöcher an den Ecken passend ausgerich-
tet sind.
HINWEIS
Die Außeneinheit ist schwer. Tragen Sie die
Einheit immer mit zwei Personen.
Heben Sie die Außeneinheit nicht an der
weißen Abdeckung an. Fassen Sie die Ein-
heit zum Anheben am Unterteil an.
Prüfen Sie mit den M8-Schrauben, ob die
Löcher der Außeneinheit an den Löchern
des Adapterrahmens ausgerichtet sind.
Wenn nicht, positionieren Sie die Außenein-
heit so, dass die Löcher aufeinanderpassen.
Tragen Sie kein zusätzliches Dichtmittel zwi-
schen Außeneinheit und Adapterrahmen
auf.
Schauen Sie im Fahrzeug nach oben und suchen Sie
X
die Klemmleiste (1).
Schließen Sie das Stromversorgungskabel an die
X
3-polige Klemmleiste an.
HINWEIS
Achten Sie auf die passende Zuordnung von
Phase, Nullleiter und Schutzleiter (Erde). Zie-
hen Sie die Schrauben fest an, damit sich
der Netzanschluss nicht lösen oder trennen
kann, da dies einen Kurzschluss oder Brand
verursachen könnte.
28
