Productbeschrijving
Constructie
8
Het bestaat uit de volgende componenten:
• Eenpunts-meetelement: bestaande uit een meetelement met metalen mantel
(thermokoppel of weerstandsthermometer), verlengkabel en bus. Indien nodig kan elk
meetelement worden behandeld als individueel reserveonderdeel die kan worden
vervangen door de knelkoppeling op de procesaansluiting los te maken. Deze kunnen
worden besteld via specifieke standaard productbestelcodes (bijv. TSC310, TST310) of
speciale codes. Neem contact op met de Endress+Hauser service-afdeling voor de
specifieke bestelcode.
• Multi-point-meetelement: bestaande uit een aantal onafhankelijke
thermokoppelkabels met metalen mantel in een sonde, waarbij elk element is uitgevoerd
met een ingegoten afdichting en een verlengkabel, waardoor een dubbel afgedichte
constructie ontstaat (Endress+Hauser ProfileSens).
• Procesaansluiting: een ASME of EN flens, eventueel uitgevoerd met een oogbout voor
het hijsen van het instrument.
• Kop: is samengesteld uit een aansluitdoos met bijbehorende onderdelen zoals
kabelwartels, aftapventiel, aardschroeven, klemmen, koptransmitter, enz.
• Hals: ontworpen voor ondersteuning van de aansluitdoos door componenten zoals
steunen en platen of buisverlenging.
• Aanvullende accessoires: componenten die onafhankelijk van de gekozen
productconfiguratie kunnen worden besteld zoals bijv. clips, oplasplaten of blokken,
afdichtbussen, afstandstukken en labels voor identificatie van het sensormeetpunt.
• Beschermbuizen: deze zijn direct op de procesaansluiting gelast en ontworpen voor een
hogere mate van mechanische bescherming en corrosiebestendigheid van elke sensor.
In het algemeen meet het systeem het temperatuurprofiel in de procesomgeving via een
aantal sensoren. Deze zijn aangesloten op een passende procesaansluiting die de
integriteit van het proces waarborgt. Extern worden de verlengkabels aangesloten op de
aansluitdoos, die direct of separaat kan zijn gemonteerd.
1
2a
2b
3
4
5
6a
6b

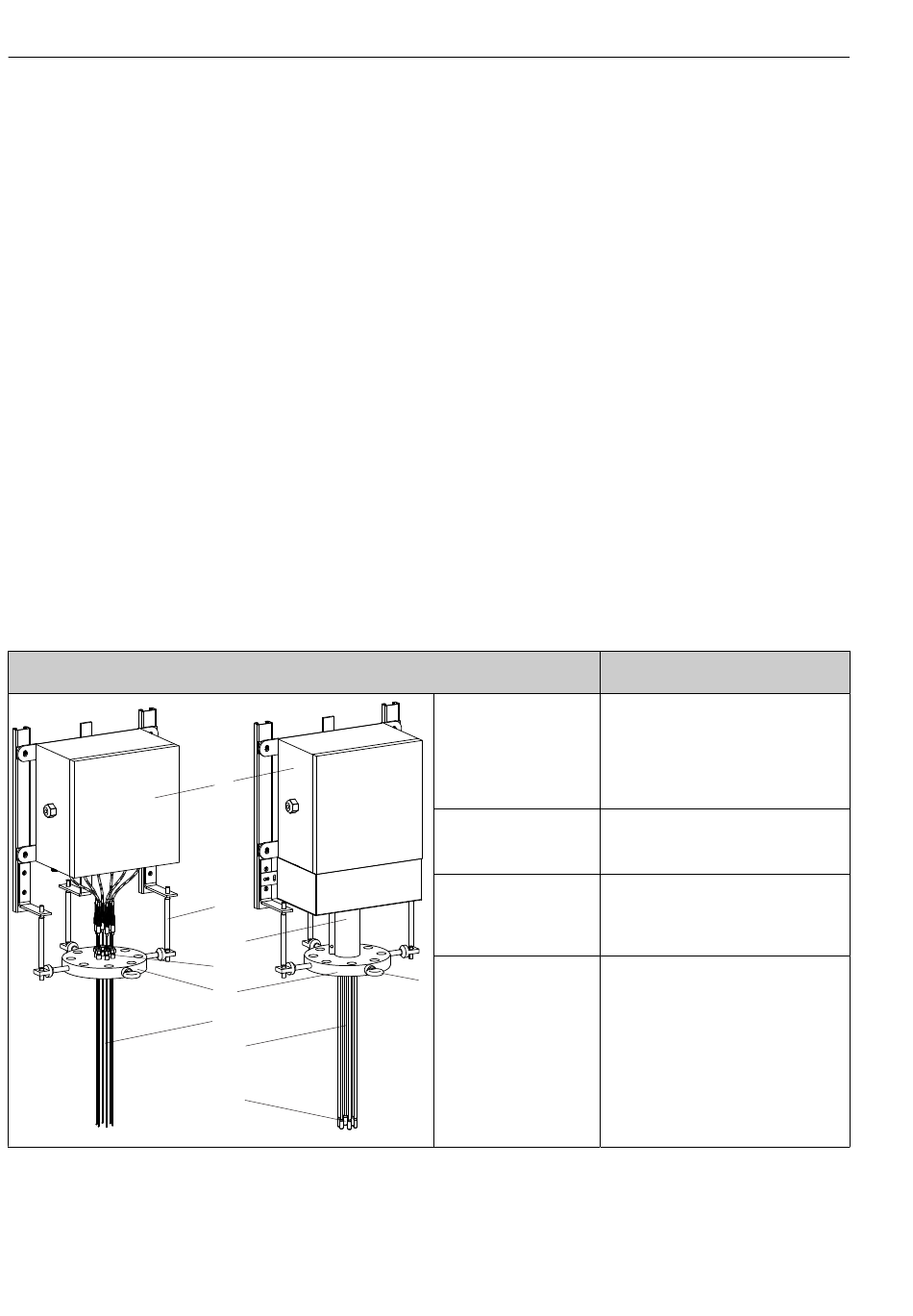

1: Kop
2a: Steunframe
2b: buishals
3: Knelkoppeling
7
A0028078
iTHERM MultiSens Flex TMS01
Beschrijving, leverbare opties en
materialen
Scharnierende deksel aansluitdoos voor
elektrische aansluitingen. Het omvat
componenten zoals elektrische klemmen,
transmitters en kabelwartels.
• 316/316L
• Andere materialen op aanvraag
Modulaire framesteun instelbaar voor alle
beschikbare aansluitdozen.
316/316L
Modulaire buissteun instelbaar voor alle
beschikbare aansluitdozen, waarborgt
inspectie verlengkabels.
316/316L
Hoogwaardige knelkoppeling om de
lekdichtheid te garanderen tussen het
proces en de externe omgeving. Voor veel
procesvloeistoffen en verschillende
combinaties van hoge temperatuur en
druk.
• 316L
• 316H
