2 Plaats de temperatuursensor EKRTETS in een elektriciteits-
All manuals and user guides at all-guides.com
buis (maximum ∅16 mm) in de vloerconstructie zoals
hieronder afgebeeld.
Sluit de elektriciteitsbuis met de temperatuursensor goed af
om de thermostaat te beschermen tegen warmelucht-
stromingen en zodat de temperatuursensor kan worden
vervangen.

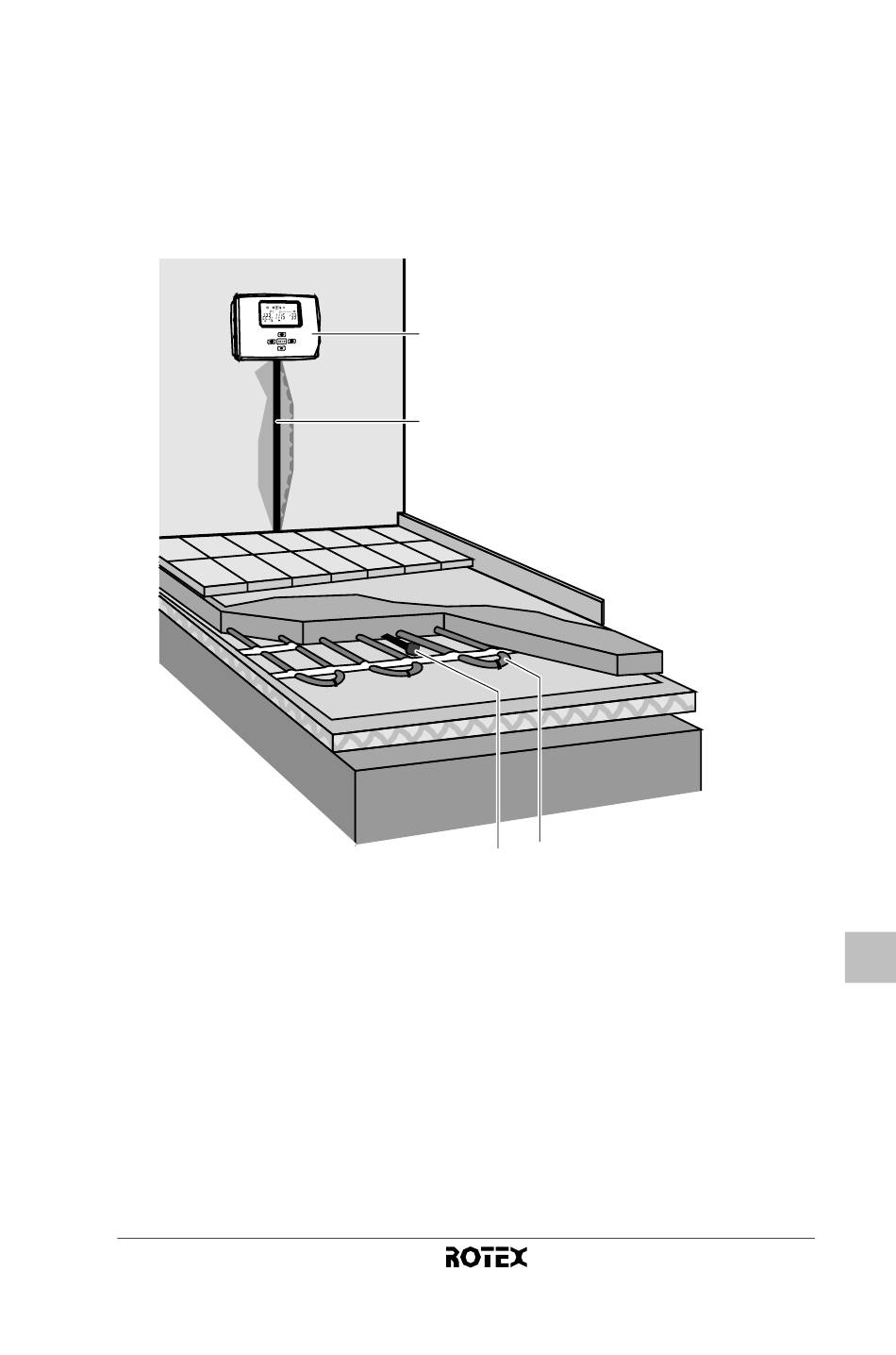

1
Thermostaat
2
Elektriciteitsbuis temperatuursensor (maximum Ø16 mm)
3
Temperatuursensor EKRTETS (in buis met afdichting)
4
Waterleidingen
3 Voer de kabel van de temperatuursensor door de buis tot
tegen de afdichting.
RKRTR + EKRTETS
Kamerthermostaat
4PW50084-1
1
2
4
3
