Registreer uw product op www.Toro.com.

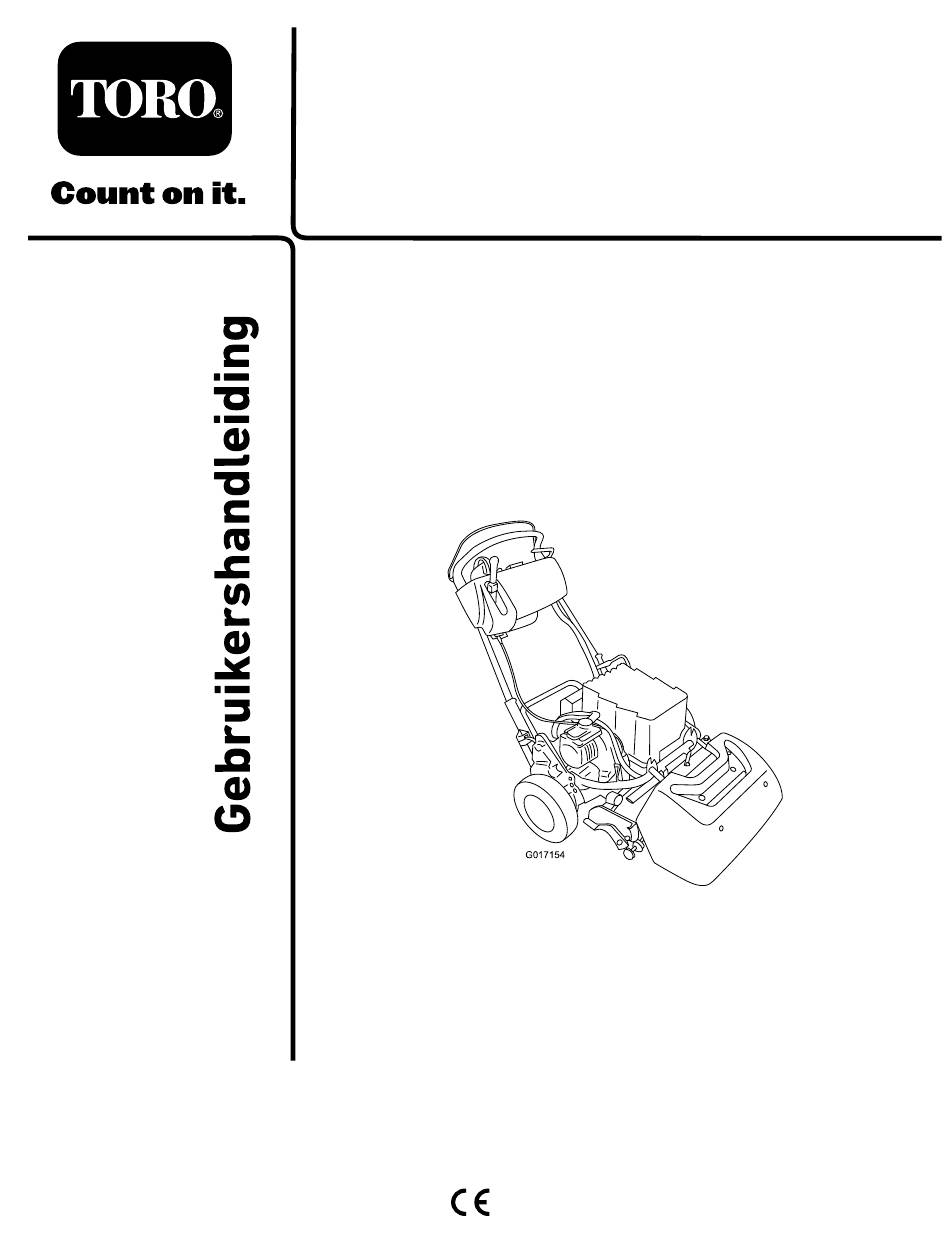

Vertaling van de oorspronkelijke tekst (NL)
Greensmaster
2120 tractie-eenheid
Modelnr.: 04046—Serienr.: 400000000 en hoger
Modelnr.: 04047—Serienr.: 400000000 en hoger
Form No. 3398-856 Rev A
®
eFlex
®
G017154
1820 of
*3398-856* A
Advertenties
Gerelateerde Handleidingen voor Toro Greensmaster eFlex 1820
Samenvatting van Inhoud voor Toro Greensmaster eFlex 1820
- Pagina 1 Form No. 3398-856 Rev A Greensmaster ® eFlex ® 1820 of 2120 tractie-eenheid Modelnr.: 04046—Serienr.: 400000000 en hoger Modelnr.: 04047—Serienr.: 400000000 en hoger G017154 *3398-856* A Registreer uw product op www.Toro.com. Vertaling van de oorspronkelijke tekst (NL)
- Pagina 2 Als u service, originele Toro-onderdelen of aanvullende informatie nodig hebt, kunt u contact opnemen met een erkende servicedealer of met de klantenservice van Toro. U g000502 Figuur 2 dient hierbij altijd het modelnummer en het serienummer van het product te vermelden.
- Pagina 3 Onderhoud en opslag..........4 De machine stallen ..........41 De machine transporteren ........5 De maaimachine uit de stalling halen ......41 Veilige bediening van de Toro maaimachine....5 Veiligheids- en instructiestickers ........ 6 Montage ............... 9 1 De doelplaat monteren .........10 2 De gewichtstang monteren........10...
- Pagina 4 Onderhoud en opslag • Gebruik alleen accessoires en werktuigen die door The • Draai alle moeren, bouten en schroeven regelmatig strak Toro® Company zijn goedgekeurd. aan, zodat de machine steeds veilig kan worden gebruikt. • Controleer of de dodemansknop, de veiligheidsschakelaars •...
- Pagina 5 Schakel de aandrijvingen en de maai-eenheid uit, stel de blijven gelden, moet u ter vervanging altijd originele parkeerrem in werking en schakel de machine uit. Wacht onderdelen en accessoires van Toro aanschaffen. Gebruik totdat alle bewegende delen tot stilstand zijn gekomen ter vervanging nooit onderdelen en accessoires van voordat u de machine afstelt, reinigt of repareert.
- Pagina 6 Veiligheids- en instructiestickers Veiligheidsstickers en veiligheidsinstructies zijn gemakkelijk zichtbaar voor de bestuurder en bevinden zich bij plaatsen waar gevaar kan ontstaan. Vervang alle beschadigde of ontbrekende stickers. decal120-9571 120-9571 1. Breng de hendel naar beneden om de tractie uit te decal120-9573 schakelen.
- Pagina 7 decal120-9598 120-9598 1. Rem 4. Parkeerrem 2. Zet de handgreep vrij om 5. Draai de grendel om de rem uit te schakelen. de parkeerrem in te schakelen; druk de handgreep in om vrij te zetten. 3. Druk de handgreep in om de rem in te schakelen.
- Pagina 8 decal119-7570 119-7570 1. Waarschuwing – lees de Gebruikershandleiding; bescherm de accu's; niet stallen in direct zonlicht. decal115-7271 115-7271 1. Schakel de messenkooi in. 3. Schakel de messenkooi uit. 2. Trek aan de hendel. 4. Duw de hendel naar voren. decal119-7571 119-7571 1.
- Pagina 9 Montage Losse onderdelen Gebruik onderstaande lijst om te controleren of alle onderdelen zijn geleverd. Hoeveel- Procedure Omschrijving Gebruik heid Doelplaat De doelplaat monteren. Gewichtstang De gewichtstang monteren. Flenskopbout De tractie-eenheid gebruiksklaar maken – Geen onderdelen vereist (optioneel). Maaidek op de tractie-eenheid Bout (3/8 x 3/4 inch) monteren.
- Pagina 10 Opmerking: Bepaal vanuit de normale bestuurderspositie de linker- en rechterzijde van de machine. Opmerking: Om de gewichtstang op uw machine te monteren, dient u de montage-instructies in de De gewichtstang monteren Gebruikershandleiding van uw maai-eenheid te raadplegen. Benodigde onderdelen voor deze stap: Gewichtstang Flenskopbout De doelplaat monteren...
- Pagina 11 g034506 Figuur 7 G026124 3. Lak het blootliggende metaal om corrosie te g026124 voorkomen. Figuur 5 1. Flenskopbout 2. Gewichtstang Maaidek op de tractie-eenheid monteren De tractie-eenheid gebruiksklaar maken Benodigde onderdelen voor deze stap: Voor maai-eenheid 04251, 02452, Bout (3/8 x 3/4 inch) 04253 en 04254 Procedure Geen onderdelen vereist...
- Pagina 12 G017242 g017242 Figuur 10 G017356 Accuplatform niet afgebeeld g017356 Figuur 8 1. Schuifkoppeling 3. Bout 1. Kick-standaard: 3. Kick-standaard: 2. Zeskantige as van opslagstand bedrijfsstand maaidek 2. Borgpen 5. Bevestig het frame van de tractie-eenheid aan de draaiarmen van het maaidek met twee (2) 3/8 x 3/4" 3.
- Pagina 13 Raadpleeg de montage-instructies van de Accuverzendingsset (u kunt gratis een pdf met deze instructies verkrijgen op www.toro.com). 2. Snijd de kabelbinder door waarmee de acculader aan de accubasis van de machine bevestigd is en verwijder de lader.
- Pagina 14 6. Breng het accuplatform omhoog tot de borggaten van de basis en het frame overeenkomen (Figuur 13). Opmerking: Schuif een schroevendraaier of andere stalen stang door de gaten om het platform omhoog te houden. 7. Plaats het accupack op de basis met de aansluitpoort naar de achterkant van de machine gericht.
- Pagina 15 Opmerking: De accu wordt gedeeltelijk geladen geleverd (ongeveer 40 %). Dit volstaat om de werking van de machine te controleren en indien nodig volledig te monteren. U moet de accu echter volledig opladen voordat u de machine gaat gebruiken. De EZ-draaisensor afstellen Geen onderdelen vereist Procedure 1.
- Pagina 16 5. Verwijder de bevestigingen waarmee de sensorbeugel 2. Draai de sluitklem van het wiel weg van het midden aan het frame is bevestigd (Figuur 18). van het wiel en schuif het wiel op de zeskantige as (Figuur 20). 6. Schakel de machine in; raadpleeg De machine inschakelen (bladz.
- Pagina 17 Algemeen overzicht van de machine G017245 g017245 Figuur 21 1. Grasmandhaken 2. Leid de rand van de grasmand tussen de zijplaten van het maaidek en over de voorste rol (Figuur 21). 3. Monteer de grasmandhaken over de framebeugel (Figuur 21). Belangrijk: In het geval dat u de grasmand laat vallen, moet u de contactpunten van de bevestigingsarm aan de G017155...
- Pagina 18 Bedieningsorganen G017156 g016853 Figuur 25 1. Vergrendeling parkeerrem 2. Bedrijfsrem g017156 Figuur 24 1. EZ-draaischakelaar 6. Handgreep 2. Vrije ruimte voor optionele 7. InfoCenter lcd-scherm Vergrendeling parkeerrem lichten 3. Vergrendeling parkeerrem 8. Contactschakelaar Gebruik de vergrendeling van de parkeerrem (Figuur 25) met 4.
- Pagina 19 Schakelhendel voor tractie en De motorrem staat aan als de aandrijving in de neutraalstand geschakeld is of als u de snelheidsregelaar in de nulstand zet, messenkooi tenzij in de volgende omstandigheden: De schakelhendel voor de tractie en de messenkooi (Figuur •...
- Pagina 20 G017356 g017356 Figuur 29 1. Kickstandaard – 3. Kickstandaard – bewaarstand bedrijfsstand 2. Borgpen g018793 g018793 Figuur 27 Specificaties 1. Centrale onderste 2. Lus van kick-standaard handgreep van de 1800 tractie-eenheid machine Breedte 82,5 cm Hoogte 104,8 cm Lengte met riem 152,4 cm Nettogewicht 129,3 kg...
- Pagina 21 Werktuigen/accessoires Gebruiksaanwijzing Een selectie van door Toro goedgekeurde werktuigen en Opmerking: Bepaal vanuit de normale bestuurderspositie accessoires is verkrijgbaar voor gebruik met de machine om de linker- en rechterzijde van de machine. de mogelijkheden daarvan te verbeteren en uit te breiden.
- Pagina 22 Hoogte van handgreep instellen Opmerking: De machine wordt geleverd met de handgreep in de laagste stand. De machine wordt doorgaans gebruikt met de handgreep tot de maximale hoogte uitgeschoven. 1. Zet de 3 slotbouten en moeren los waarmee de zijkanten van de handgreep in de handgreepklemmen zijn bevestigd (Figuur 31).
- Pagina 23 De machine inschakelen Bediening van het maaidek 1. Zorg ervoor dat de aansluiting met T-handgreep Bij het juiste gebruik van de machine wordt het gazon uiterst van de hoofdkabelboom aangesloten is op de gelijkmatig gemaaid. hoofdstroomaansluiting (Figuur 17). Belangrijk: Het grasmaaisel functioneert als een 2.
- Pagina 24 G017296 g017296 Figuur 34 1. Markeringsstrepen g000494 Figuur 35 De machine gebruiken bij geringe verlichting 1. Neutraalstand 3. Tractieaandrijving – ingeschakeld (transport) Als u maait bij geringe lichtsterkte kunt u de led-lampenset 2. Tractieaandrijving 4. Tractieaandrijving en in neutraalstand en aandrijving messenkooi gebruiken (model 04265).
- Pagina 25 Werking van interlockscha- probleem is verholpen voordat u de machine gaat gebruiken. kelaars controleren 4. Schakel de tractie- en messenkooiaandrijving in en zet de dodemanshendel vrij wanneer deze ingedrukt Onderhoudsinterval: Bij elk gebruik of dagelijks is en de schakelhendel naar links staat (Figuur 36).
- Pagina 26 4. Zet de machine uit en beweeg de tractiehendel terug voor gedetailleerde informatie over het verzenden van naar de neutraalstand. het accupack. U kunt deze instructies downloaden op www.toro.com. 5. Haal de machine voorzichtig van de kickstandaard. Onderhoud van het accupack Onderhoud van het...
- Pagina 27 Storingen Het menu Storingen bevat een lijst met de recente machinestoringen. Raadpleeg de Gebruikershandleiding of een erkende Toro-distributeur voor meer informatie over het menu Storingen en de informatie die het bevat. Onderhoud Het menu Onderhoud bevat informatie over de machine, zoals bedrijfsuren, accuverbruik en accustatus.
- Pagina 28 De totale hoeveelheid energie die de accu al verandert in een instelling die de tekst op het scherm geleverd heeft, in wattuur. onleesbaar of onbegrijpbaar maakt, neem dan contact op met een erkende Toro-distributeur voor hulp bij het resetten Menu diagnostiek van het scherm. Onderdeel-...
- Pagina 29 Belangrijk: Zorg ervoor dat u de hendel van de voorkant duwt om te voorkomen dat uw hand een klap krijgt van de veerbelaste hendel. 3. Beweeg de machine zoals gewenst. Belangrijk: Probeer indien mogelijk te vermijden dat u de machine moet slepen. Als het absoluut noodzakelijk is om de machine te slepen, sleep deze dan nooit sneller dan 4,8 km/u en maak de transmissie altijd los van de trommel.
- Pagina 30 De machine aanpassen aan de gazonomstandigheden Raadpleeg onderstaande tabel om de machine aan te passen aan de gazonomstandigheden. Snijbalken: standaard en optioneel (Flex/eFlex 2100 maaiers) Onderdeel- Beschrijving Agressiviteit Opmerkingen nummer 106-2468-01 Niet-agressief Minder Rood, standaard 99-3794-03 Agressief Meer Zwart Snijbalken: standaard en optioneel (Flex/eFlex 1800 maaiers) 110-2282-01 Niet-agressief Minder...
- Pagina 31 Rollen (Flex/eFlex 2100 maaiers) Onderdeel- Beschrijving Diameter/Materiaal Opmerkingen nummer 04255 Wiehle, met smalle 6,4 cm/aluminium Smalle sleuven tussenruimte 04256 Wiehle, met brede 6,4 cm/aluminium Meer indringing, brede sleuven tussenruimte 04257 Volledige rol 6,4 cm/staal Minste indringing 04258 Wiehle met smalle Meer ondersteuning aan de randen;...
- Pagina 32 Onderhoud Opmerking: Download het elektrische of hydraulische schema gratis op www.Toro.com; u kunt uw machine zoeken via de link Handleidingen op de hoofdpagina. Opmerking: Bepaal vanuit de normale bestuurderspositie de linker- en rechterzijde van de machine. Aanbevolen onderhoudsschema Onderhoudsinterval Onderhoudsprocedure •...
- Pagina 33 Controlelijst Dagelijks Onderhoud Belangrijk: Gelieve deze pagina te kopiëren ten behoeve van gebruik bij routinecontroles. Gecontroleerde Voor week van: item Werking van vei- ligheidssysteem controleren. Werking van de parkeerrem controleren. Controleren of de draaiverbin- dingen onbelem- merd werken. Reinig de accubehuizing en de koelribben van de motor.
- Pagina 34 Procedures Smering voorafgaande aan De motorkoppeling smeren onderhoud Onderhoudsinterval: Jaarlijks Type vet: Universeel smeervet. De accu afkoppelen 1. Schakel de machine uit en koppel het accupack af. Voordat u onderhoud uitvoert aan de machine moet u de 2. Verwijder de 2 bouten waarmee de motor is bevestigd machine afkoppelen van het accupack door de aansluiting aan de versnellingskast (Figuur...
- Pagina 35 Het accupack verzenden voor onderhoud G017424 g017424 Vraag een erkende Toro-distributeur om hulp als uw Figuur 42 accupack onderhoud nodig heeft. Als u het accupack 1. Zekering (30 A) 3. Open sleuf moet verzenden, schaf dan de Accuverzendingsset aan 2.
- Pagina 36 1. Zekeringdeksel de tractie C. Controleer de zekering en vervang ze als 4. Maak de bevestigingen van de interlockschakelaar los ze gesprongen is. Gebruik alleen Toro (Figuur 44). zekeringen (onderdeelnr. 119-1208) om 5. Plaats een afstandsring met een dikte van 1,6 mm tussen deze zekering te vervangen.
- Pagina 37 Onderhoud van de Onderhouden remmen reminterlockschakelaar De service-/parkeerrem 1. Schakel de machine uit en koppel het accupack af. afstellen 2. Verwijder het bedieningspaneel. 3. Schakel de hendel van de bedrijfsrem en de Als de service-/parkeerrem slipt tijdens het gebruik, moet u vergrendeling van de parkeerrem in.
- Pagina 38 Onderhoud riemen C. Verwijder vuil uit het riemcompartiment en uit de buurt van de drukveer (Figuur 48). D. Zorg ervoor dat de drukveer de juiste druk Drijfriem controleren uitoefent op de riem. E. Draai de montagemoer van de lagerbehuizing vast. Onderhoudsinterval: Om de 1000 bedrijfsuren F.
- Pagina 39 Transmissieriemspanning Onderhoud afstellen bedieningsysteem De transmissieriem wordt aangespannen door een veerbelaste spanpoelie. Als u de riemspanning wilt in-/uitschakelen, hebt De bediening van de u een 3/8" sleutel nodig om de as voor in-/uitschakeling (Figuur 49) naar de gewenste stand te draaien. Door de as messenkooi afstellen een kwartslag rechtsom te draaien maakt u de spanpoelie los van de riem...
- Pagina 40 De stoptijd van de messenkooi moet minder dan 7 seconden bedragen als de afstelling tussen de messenkooi en het ondermes teruggedraaid is. • Raadpleeg de Onderhoudshandleiding of neem contact op met uw erkende Toro dealer als u meer hulp nodig heeft.
- Pagina 41 Stalling 4. Schakel de machine uit en koppel de accu af. 5. Sluit de accu aan op de lader en schakel de lader in. De machine stallen Opmerking: De lader zal naar normale laadmodus gaan en de accu tot zijn volledige capaciteit opladen. 1.
- Pagina 42 De informatie die Toro verzamelt Toro Warranty Company (Toro) respecteert uw privacy. Om uw aanspraak op garantie te behandelen en contact met u op te nemen in het geval van een terugroepactie vragen wij om bepaalde persoonlijke informatie, hetzij direct of via uw lokale Toro dealer.
- Pagina 43 820 kilowattuur, waarbij de kortste periode moet worden aangehouden. Bij een garantiegeval niveau 1 verbindt Toro zich ertoe de accu kostenloos te vervangen door een nieuwe of herstelde accu. Toro neemt de kosten voor diagnostiek, werkuren, onderdelen en verzending voor zijn rekening.
- Pagina 44 Andere landen dan de VS of Canada Kopers van Toro producten die zijn geëxporteerd uit de Verenigde Staten of Canada, moeten contact opnemen met hun Toro Distributeur (Dealer) voor de garantiebepaling die in hun land, provincie of staat van toepassing zijn. Als u om een of andere reden ontevreden bent over de service van uw verdeler of moeilijk informatie over de garantie kunt krijgen, verzoeken wij u contact op te nemen met de Toro importeur.
