Inhoudsopgave

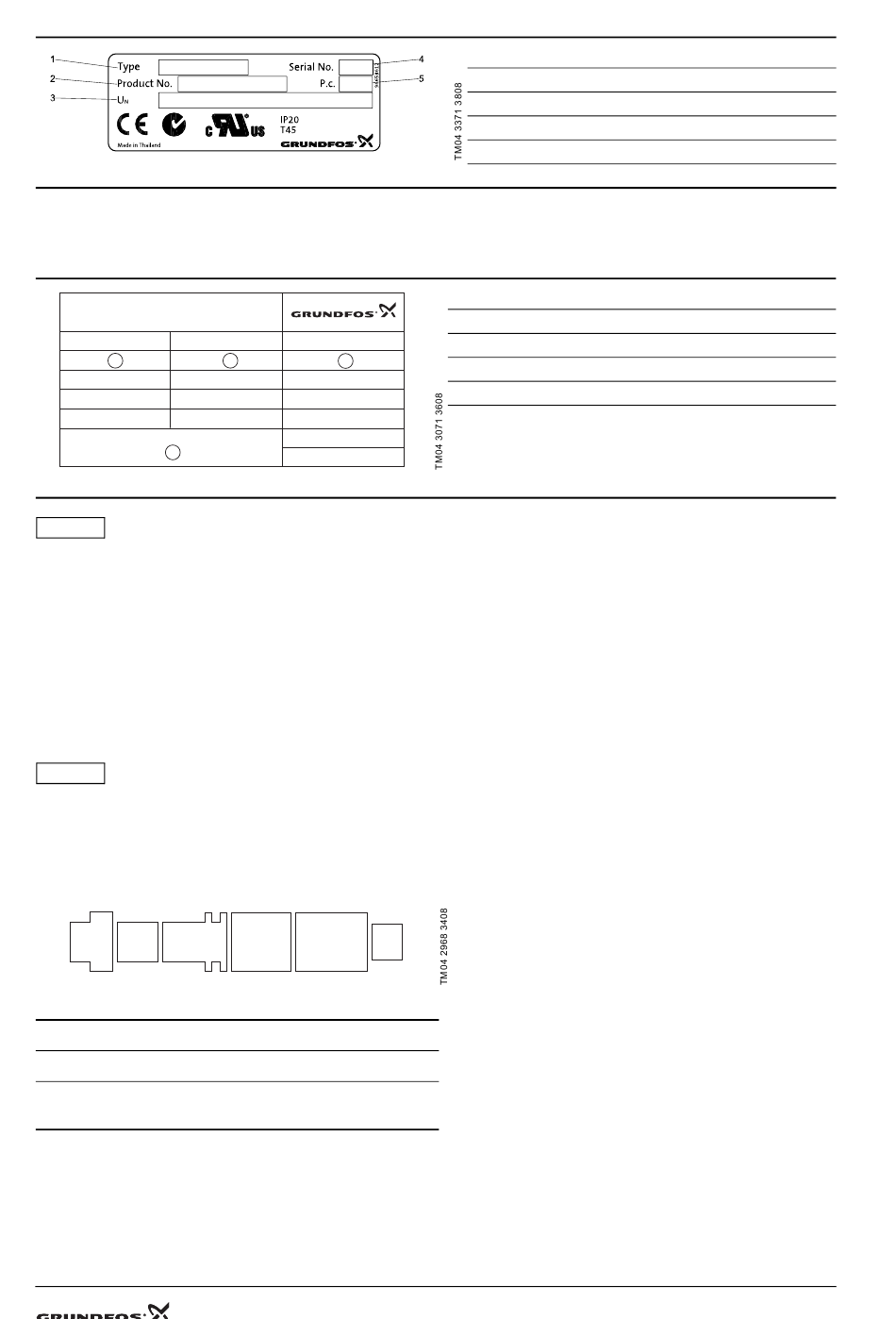

4.2.4 Typeplaatje, LiqTec
Afb. 6 Typeplaatje, LiqTec
4.3 Configuratiebestanden
Het softwarelabel toont de nummers van de configuratiebestanden die in de CU 351M worden gelezen.
Zie paragraaf
7.2
Configuratie. Dit staat op de achterkant van de CU 351M.
CR Monitor
Flow data
Motor data
1
Software version:
4
Afb. 7 Software label
Een GSC bestand (Grundfos Standard Configuration) is een configuratie bestand.
N.B.
5. Algemene beschrijving
5.1 Aansluitingen
5.1.1 Aansluitingen op klemmen in de CR Monitor
De componenten van de CR Monitor worden aangesloten op een universeel klemmenbord onderin de besturingskast.
De componenten en signaalopnemers genoemd in de installatie- en bedieningsinstructies moeten op het klemmenbord
worden aangesloten.
De webserver moet direct worden aangesloten op de CU 351M via een kabel met een RJ45
steker. Zie de installatie- en bedieningsinstructies van de CU 351M die zijn meegeleverd met
N.B.
de besturingskast. Voor aansluiting van de SMS box (indien geselecteerd), zie de aparte
handleiding.
Zie ook het bedradingsschema in de besturingskast of paragraaf
Klemmenbord
Het klemmenbord is verdeeld in groepen zoals onderstaand getoond.
X0
X1
X10
Afb. 8 Klemmenbord in CR Monitor
X0
x
CR
CRE
x
CR met CUE
Aansluiting
Zorg ervoor dat ongebruikte kabelingangen gesloten zijn om de IP klasse van de besturingskast te behouden.
Kabels voor sensoren, signaalopnemers en communicatie moeten worden aangesloten op het
klemmenbord en worden geconfigureerd via de menu's in de CU 351M.
Onderstaande tabel toont een overzicht van de klemmen en verwijst naar displays waar deze worden geconfigureerd.
Pump data
2
3
X11
X14
X15
X1
X10
X11
X14
x
x
x
x
-
x
x
x
Pos. Beschrijving
1
Type aanduiding
2
Artikelnummer
3
Nominale spanning, frequentie en vermogen
4
Serienummer
5
Productiecode
Pos. Beschrijving
1
Debietgegevens - Nr. van GSC bestand
2
Motorgegevens - Nr. van GSC bestand
3
Pompgegevens - Nr. van GSC bestand
4
Software versie - Nr. van software versie
10.
Bedradingsschema's.
X15
x
x
7 / 60
