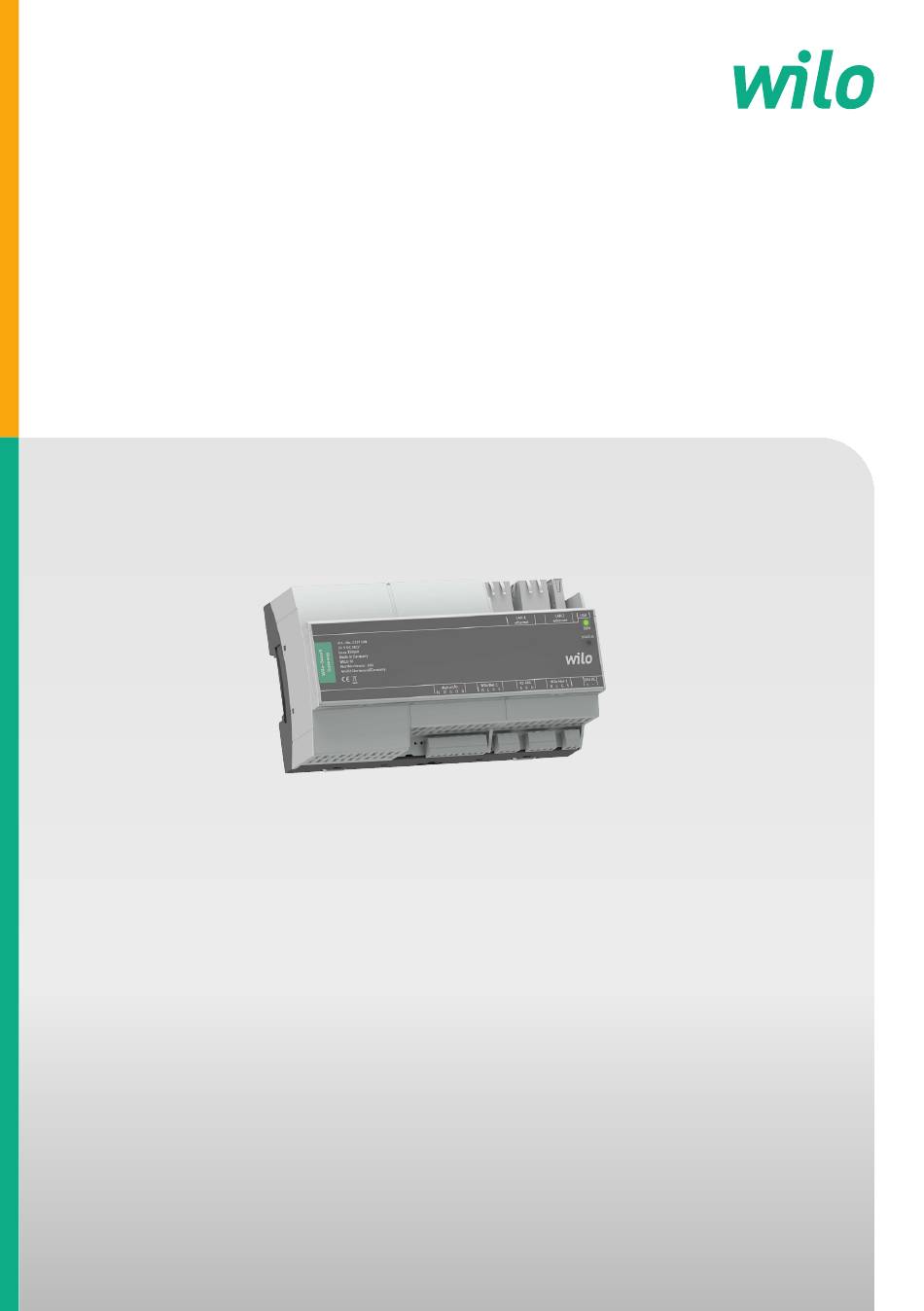

- Pagina 1 Pioneering for You Wilo-Smart Gateway Inbouw- en bedieningsvoorschriften 2209950 • Ed.03/2024-11...
- Pagina 3 STATUS Imax 250mA Made in Germany WILO SE Wilopark 1 44263 Dortmund/Germany digital I/O Wilo Net 1 RS 485 Wilo Net 2 24V DC l1 l2 G O G L H G S A B G L H G S Fig.
- Pagina 4 Made in Germany WILO SE Wilopark 1 44263 Dortmund/Germany RS 485 24V DC digital I/O Wilo Net 1 Wilo Net 2 l1 l2 G O G L H G S A B G L H G S Fig. 5: LAN 1...
-
Pagina 5: Inhoudsopgave
Inbedrijfname .......... 15 Onderhoud............ 16 10 Storingen, oorzaken, oplossingen.... 16 11 Reserveonderdelen......... 17 12 Afvoeren ............ 17 12.1 Informatie over het inzamelen van ge- bruikte elektrische en elektronische pro- ducten ............ 17 13 Bijlage............... 17 Inbouw- en bedieningsvoorschriften • Wilo-Smart Gateway • Ed.03/2024-11... -
Pagina 6: Algemeen
Verdere informatie Meer informatie over de Wilo-Smart Gateway is te vinden op: www.wilo.com/automation. Veiligheid Deze bedieningsvoorschriften bevatten belangrijke aanwijzingen die bij de opstelling en het bedrijf in acht genomen dienen te worden. -
Pagina 7: Personeelskwalificatie
Zorg ervoor dat de plaatselijke of algemene voorschriften [bijv. IEC, VDE enz.] en de voorschriften van de plaatselijke energiebedrijven worden opgevolgd. Neem direct op het product aangebrachte aanwijzingen in acht en houd deze permanent leesbaar: • Waarschuwingen en gevarenaanduidingen • Typeplaatje Inbouw- en bedieningsvoorschriften • Wilo-Smart Gateway • Ed.03/2024-11... -
Pagina 8: Veiligheidsaanwijzingen Voor Inspectie- En Montagewerkzaamheden
De milieuvoorschriften voor opslag en bedrijf vindt u in het hoofdstuk “Technische gegevens”! Toepassing De Wilo-Smart Gateway is een communicatievoorziening. Het brengt de communicatie tussen Wilo-produc- ten en de Wilo-Smart Cloud tot stand. Inbouw- en bedieningsvoorschriften • Wilo-Smart Gateway • Ed.03/2024-11... -
Pagina 9: Productgegevens
24 V DC zwakstroom (min. 18 V DC/max. 27 V DC) Stroomverbruik ≺ 250 mA Elektronica Elektromagnetische compatibiliteit EN 55032 Class B Stoorvastheid EN 61000-6-2 Storingsuitzending EN 61000-6-3 Beschermingsgraad IP20 Beschermingsklasse Materialen Behuizing Polycarbonaat Leveringsomvang • Wilo-Smart Gateway • 5 x Phoenix-klemblok • Inbouw- en bedieningsvoorschriften Inbouw- en bedieningsvoorschriften • Wilo-Smart Gateway • Ed.03/2024-11... -
Pagina 10: Beschrijving, Werking En Bediening
Laat de elektrische aansluiting uitsluitend door een gekwalificeerde elektricien uitvoeren in overeenstem- ming met de geldende voorschriften! Neem bij de installatie van de Wilo-Smart Gateway en het leggen van de kabels de geldende voorschriften en normen voor zwakstroom in acht, alsmede de richtlijn VDE 0100 Deel 410! -
Pagina 11: Installatie
Bouw gateways uitsluitend in een behuizing in, waarvan de IP-beschermingsgraad voldoende is voor het be- drijf. Neem de lokale voorschriften in acht! • Vergrendel de Wilo-Smart Gateway op een DIN-rail van 35 mm conform EN 60715 (Fig. 3). Elektrische aansluiting GEVAAR Levensgevaar door elektrische schok! De elektrische aansluiting moet conform de geldende plaatselijke voorschriften (bijv. -
Pagina 12: Aansluiting Van De Voedingsspanning
Maak de installatie/schakelkast spanningsvrij voor aanvang van de installatie en elektrische aansluiting! LET OP Voor de voedingsspanning van de Wilo-Smart Gateway met 24 V DC zwakstroom is een af- zonderlijk netdeel (Power Supply) met overeenkomstige uitgangsspanning vereist. 7.2.1 Aansluiting van de voedingsspanning Isoleer 5-6 mm van de uiteinden van de aders van de voedingsspanning van het netdeel (Power Supply). -
Pagina 13: Aansluiten Van Pompen Op De Wilo Net Interface
Aangezien de Wilo-Smart Gateway geen afsluiting ter beschikking stelt, mag de gateway niet aan het uitein- de van een buskabel worden geïnstalleerd (Fig. 2). Als er slechts één pomp met Wilo Net op de gateway is geïnstalleerd, dan moet de afsluiting bij wijze van uit- zondering slechts op deze ene pomp worden geactiveerd. -
Pagina 14: Aansluiten Van De Gateway Op Het Internet
Om de Wilo Net verbinding tot stand te brengen, moeten de 3 klemmen H, L, GND met een communicatieka- bel van pomp - naar pomp - naar gateway - naar pomp worden verbonden. Gebruik afgeschermde kabels bij kabellengtes ≥ 2 m. -
Pagina 15: Inbedrijfname
Om de gateway in bedrijf te nemen en de app toegankelijk te maken voor een Wilo-Smart Connect gebrui- ker, moet worden voldaan aan de volgende voorwaarden: •... -
Pagina 16: Onderhoud
Als er nog geen MyWilo account is, kan er een nieuw account worden aangemaakt. Voor de inbedrijfname van de gateway is het ideaal als er al een voorbereide Wilo-Smart Connect functie is met een aangemelde MyWilo gebruiker. Als de Wilo-Smart Connect met de bluetoothverbinding al is ge- bruikt, is deze stap al afgesloten. -
Pagina 17: Reserveonderdelen
• Beschadigingen aan de elektrische aansluitkabel mogen uitsluitend door een gekwalifi- ceerde elektricien worden verholpen. Neem contact op met een gespecialiseerd bedrijf, de dichtstbijzijnde Wilo-servicedienst of een filiaal als de bedrijfsstoring niet kan worden verholpen. Reserveonderdelen De reserveonderdelen uitsluitend bij de plaatselijke specialist en/of de Wilo-servicedienst bestellen. - Pagina 18 GPL/LGPL-softwarecomponenten op een gegevensdrager per post toe- sturen. Contact via e-mail (aan wilo@wilo.com), telefoon (nummer +49 231 4102-0) of per post. Deze aan- bieding is geldig voor een periode van 3 jaar na de laatste levering van het product.
- Pagina 19 Nous, fabricant, déclarons sous notre seule responsabilité que les produits de la série, (The serial number is marked on the product site plate / Die Seriennummer ist auf dem Gateway WILO Typenschild des Produktes angegeben / Le numéro de série est inscrit sur la plaque signalétique du produit)
- Pagina 20 ES/EK ATBILST BAS DEKLAR CIJU DIKJARAZZJONI TA’ KONFORMITÀ UE/KE WILO SEdeklar , ka izstr d jumi, kas ir nosaukti šaj deklar cij , atbilst šeit WILO SE jiddikjara li l-prodotti spe ifikati f’din id-dikjarazzjoni huma konformi uzskait to Eiropas direkt vu nosac jumiem, k ar atseviš u valstu likumiem,...
- Pagina 21 WILO SE estne prehlasuje, že výrobky ktoré sú predmetom tejto deklarácie, sú v súlade s požiadavkami nasledujúcich európskych direktív a WILO SE izjavlja, da so izdelki, navedeni v tej izjavi, v skladu z dolo ili odpovedajúcich národných legislatívnych predpisov: naslednjih evropskih direktiv in z nacionalnimi zakonodajami, ki jih vsebujejo: Elektromagnetickú...
- Pagina 24 Local contact at www.wilo.com/contact WILO SE Wilopark 1 44263 Dortmund Germany T +49 (0)231 4102-0 T +49 (0)231 4102-7363 wilo@wilo.com Pioneering for You www.wilo.com...
