4.5 Mechanische installatie
Als de machine niet op een sokkel wordt gemonteerd, moet de machine aan de vloer worden vastgezet.

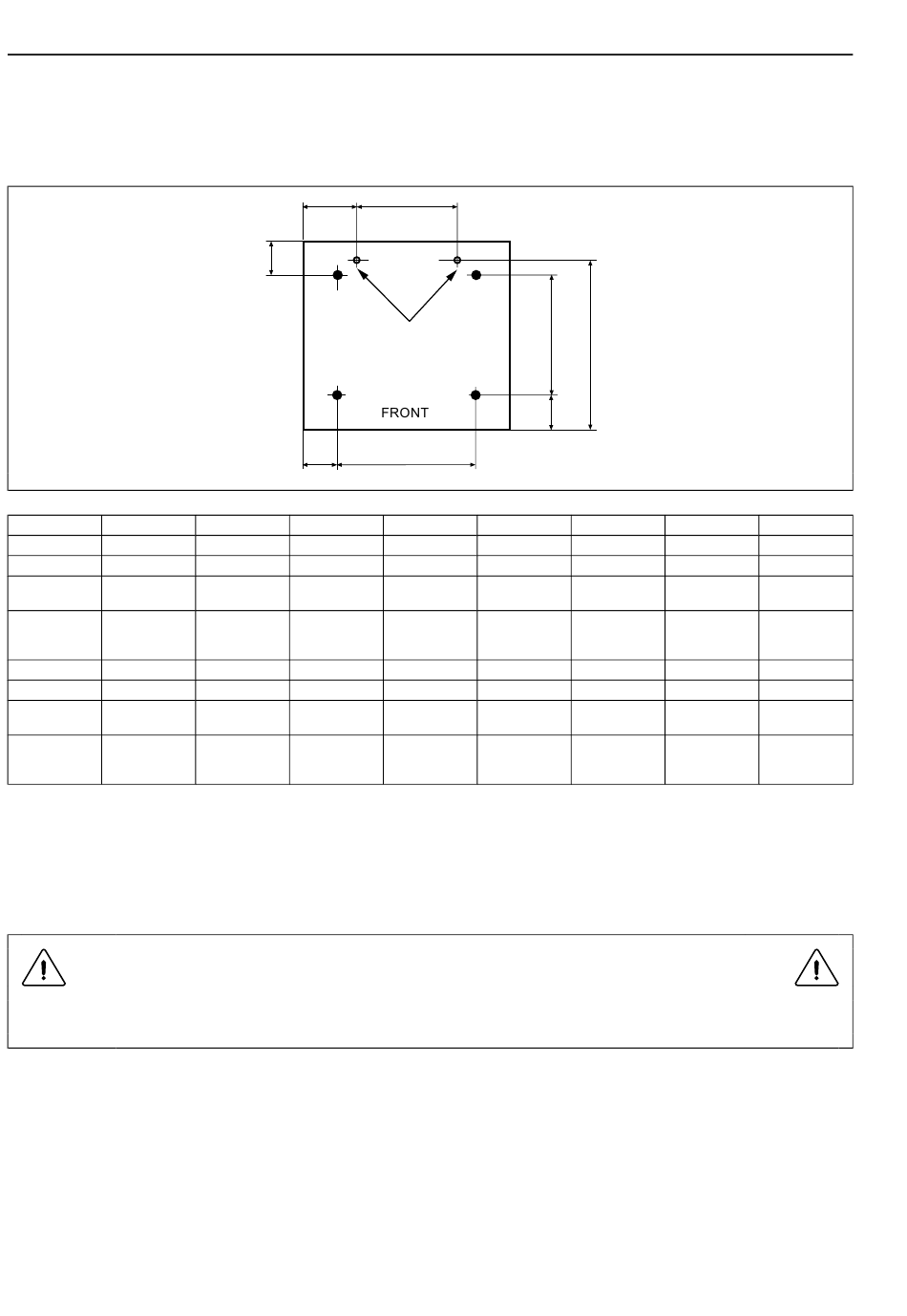

In de tabel staan de juiste boorpunten aangegeven.
Teken twee gaten (⌀ 10 mm) af op ongeveer 50 mm diep op de aangegeven locaties en boor deze.
mm
A
WB6–13
Standaard
730
Machine met
815
AS
Machine
640
zonder
voetstuk
WB6–18
Standaard
790
Machine met
875
AS
Machine
715
zonder
voetstuk
Plaats de machine boven op de twee boorgaten.
Stel de machine waterpas met de stelvoeten van de machine. Schroef de stelvoeten zoveel mogelijk in, vóór het wa-
terpas stellen van de machine. Op die manier staat de machine steviger.
Steek de meegeleverde betonankers in de gaten die u in de vloer hebt geboord. Breng de ringen en moeren aan en
draai strak aan.
Het is van groot belang om de machine waterpas te plaatsen, zowel in de lengte als in de breedte. Als de machi-
ne niet goed waterpas staat, kan onbalans ontstaan zonder een werkelijke onbalans in de trommel.
Installatiehandleiding
F
E
D
C
A
B
C
515
90
515
50
490
140
575
90
575
50
545
125
B
G
H
D
E
260
515
260
515
275
515
290
595
290
595
300
595
F
G
195
680
195
680
195
725
185
730
185
730
185
810
fig.6943
H
110
110
120
110
110
120
