24
Compartiment 1
Compartiment 2, 4
Compartiment 3
Signaal 1
Signaal 2
Signaal 3
Signaal 5
6.2.4
Ingangen
Het signaalbereik kan 5-24 V DC/AC of 100- 240 V AC zijn. Bij 5-24 V wordt de signaalreferentie aangesloten op 3,
en voor 100-240 V op 4. Potentialen op de ingangen mogen niet worden gemengd.
Let op:
De I/O kaart wordt beschadigd als de spanning op aansluiting 3 te hoog is > 24 V.
Aansluiting 8 kan worden aangesloten als het programma moet pauzeren, bv. terwijl het wasmiddel wordt gedoseerd.

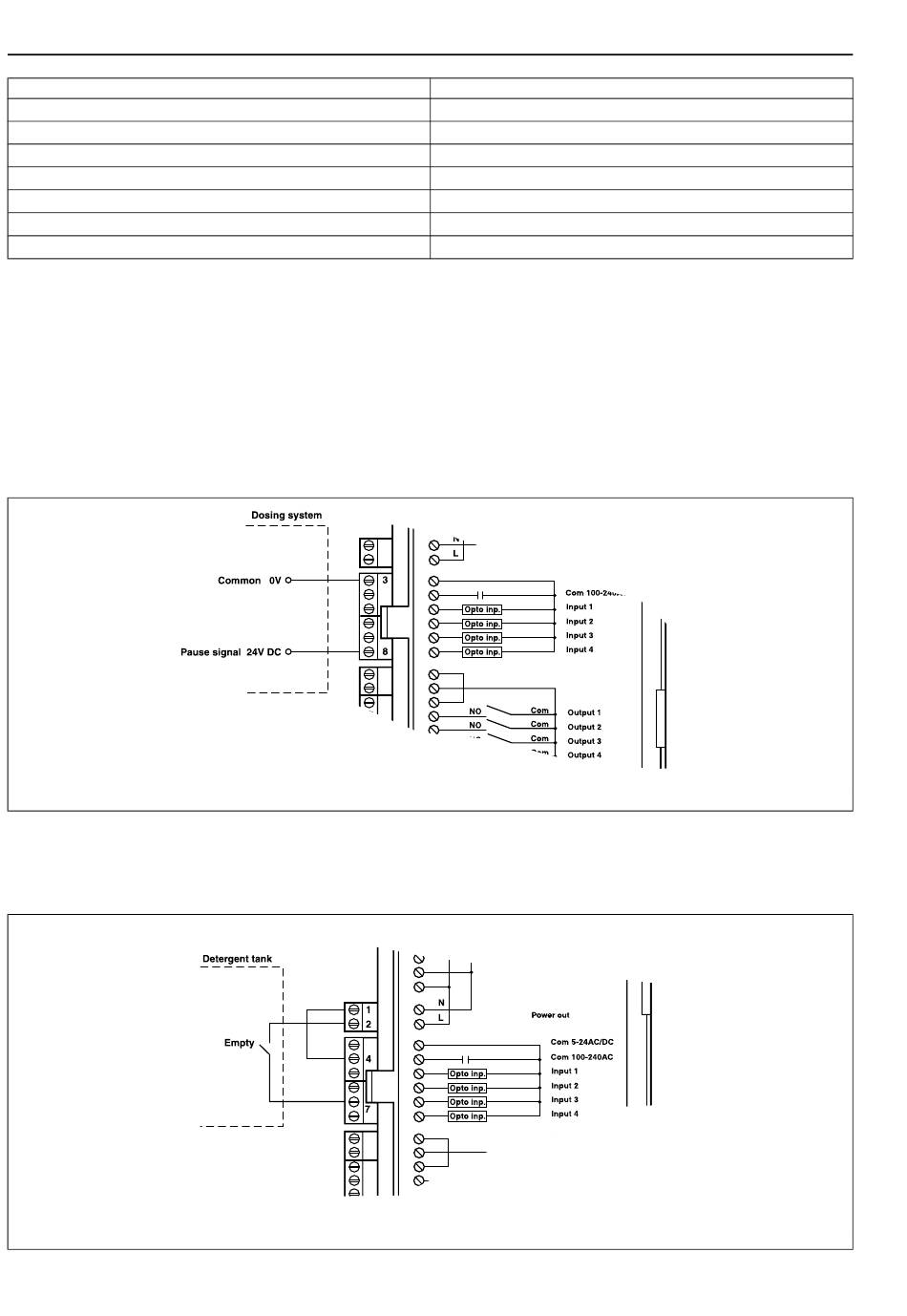

De afbeelding toont een voorbeeld van het inschakelen van een 24V pauzesignaal. Het programma zal pauzeren zo-
lang als het pauzesignaal geactiveerd (hoog) blijft.
Aansluiting 7. Als deze is aangesloten wordt een foutmelding weergegeven als een van de chemicaliëntanks leeg is.
Het programma gaat echter door.
De afbeelding toont een voorbeeld van het inschakelen van een normaal open contact.
Installatiehandleiding
6H
Voorwas
Hoofdwas
Laatste spoeling
Voorwas
Hoofdwas
Wasverzachter, laatste keer spoelen
Bleken, witting
fig.6266
fig.6265
