SUN2000-(5K-12K)-MAP0-serie
Gebruikershandleiding

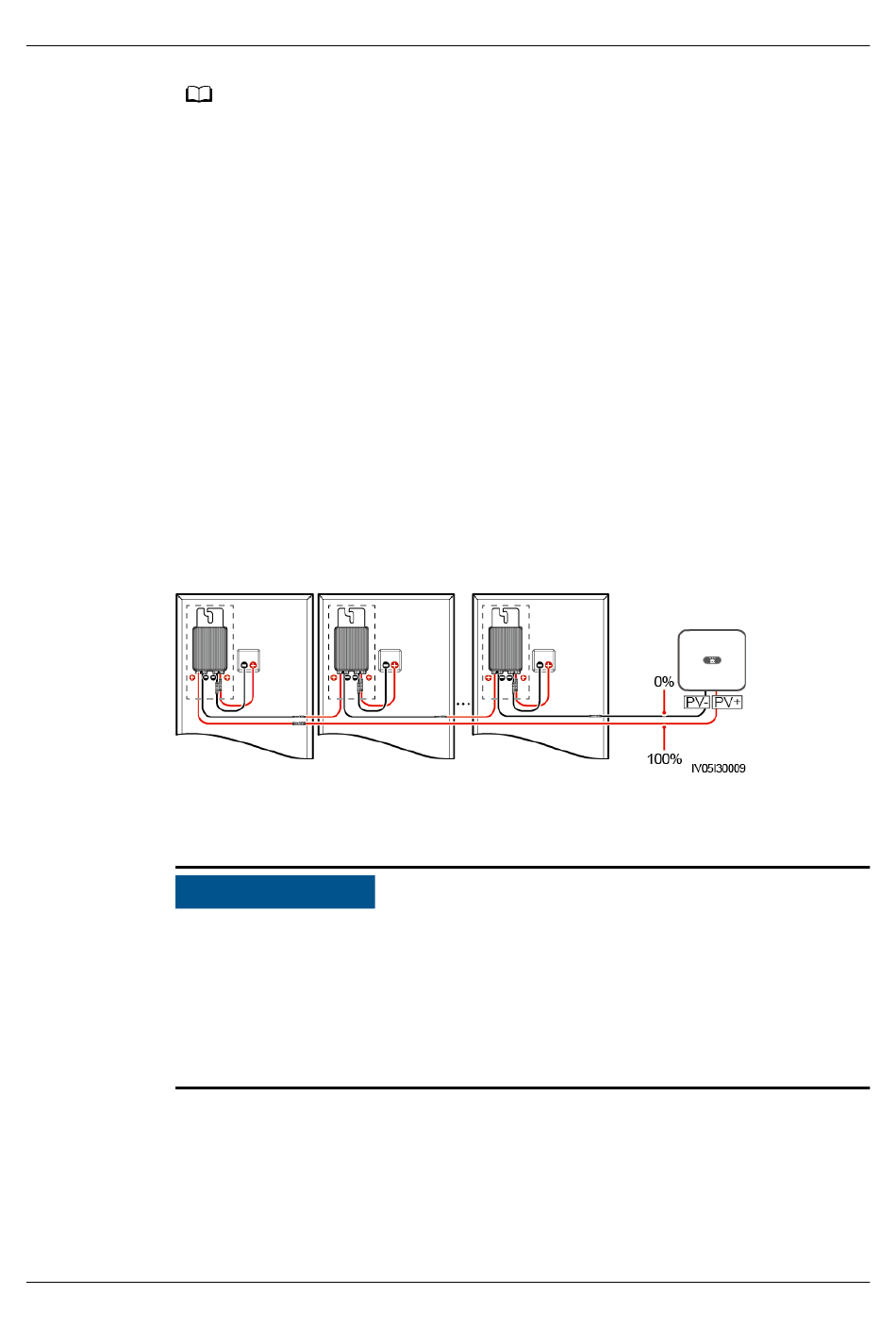

Afbeelding8-1 Percentage van kortsluitingsposities
Procedure
Wanneer de straling of de PV-reeksspanning te hoog is, kan de locatie van de
storing in de isolatieweerstand mogelijk niet worden bepaald. In dit geval is de
status met betrekking tot het lokaliseren van de storing die op het scherm
Alarmdetails wordt weergegeven Niet voldaan aan voorwaarden. Voer de
volgende stappen uit om de PV-reeksen één voor één te verbinden met de
omvormer om de locatie van de storing te bepalen. Wanneer het systeem niet is
geconfigureerd met een optimizer, slaat u de betreffende handelingen over.
Stap1 Zorg ervoor dat de AC-aansluitingen naar behoren werken. Meld u aan bij de FusionSolar-
app, kies Onderhoud > Omvormer aan/uit op het startscherm en verzend een
uitschakelcommando. Stel DC SWITCH in op OFF.
Stap2 Sluit één PV-reeks aan op de omvormer en stel DC SWITCH in op ON. Als de status van de
omvormer Uitschakelen: Opdracht is, meld u aan bij de app, kies Onderhoud >
Omvormer aan/uit op het startscherm en verzend een opstartcommando.
Uitgave 02 (12-11-2024)
OPMERKING
l De positieve en negatieve aansluitingen van een PV-reeks worden respectievelijk
aangesloten op de aansluitingen PV+ en PV– van de omvormer. De 0%-positie komt
overeen met de PV–-aansluiting en de 100%-positie komt overeen met de PV+-
aansluiting. Overige percentages geven aan dat de storing voorkomt bij een PV-module
of kabel in de PV-reeks.
l Mogelijke storingspositie = totaal aantal PV-modules in een PV-reeks x percentage van
mogelijke kortsluitingsposities. Een PV-reeks bestaat bijvoorbeeld uit 14 PV-modules en
het percentage van de mogelijke kortsluitingspositie is 34%. De mogelijke
storingspositie is dan 4,76 (14 x 34%), wat aangeeft dat de storing aanwezig is in de
buurt van PV-module 4 met inbegrip van de aangrenzende PV-modules en hun kabels.
De omvormer heeft een detectienauwkeurigheid van ± 1 PV-module.
l MPPT1 die mogelijk storingen vertoont, komt overeen met PV1 en MPPT2 die mogelijk
storingen vertoont, komt overeen met PV2. De storing kan alleen op het MPPT-niveau
worden gelokaliseerd. Voer de volgende stappen uit om de PV-reeksen die
overeenkomen met de MPPT die storingen vertoont één voor één op de omvormer aan
te sluiten om verder te gaan met het lokaliseren en oplossen van de fout.
l Wanneer een storing optreedt die geen kortsluiting heeft veroorzaakt, wordt het
mogelijke kortsluitingspercentage niet weergegeven. Als de isolatieweerstand hoger is
dan 0,001 MΩ, heeft de storing geen betrekking op een kortsluiting. Controleer één
voor één alle PV-modules in de PV-reeks die de storing vertoont om de storing te
lokaliseren en op te lossen.
LET OP
