Gerelateerde Handleidingen voor Fronius Verto 15.0 208-240
Samenvatting van Inhoud voor Fronius Verto 15.0 208-240

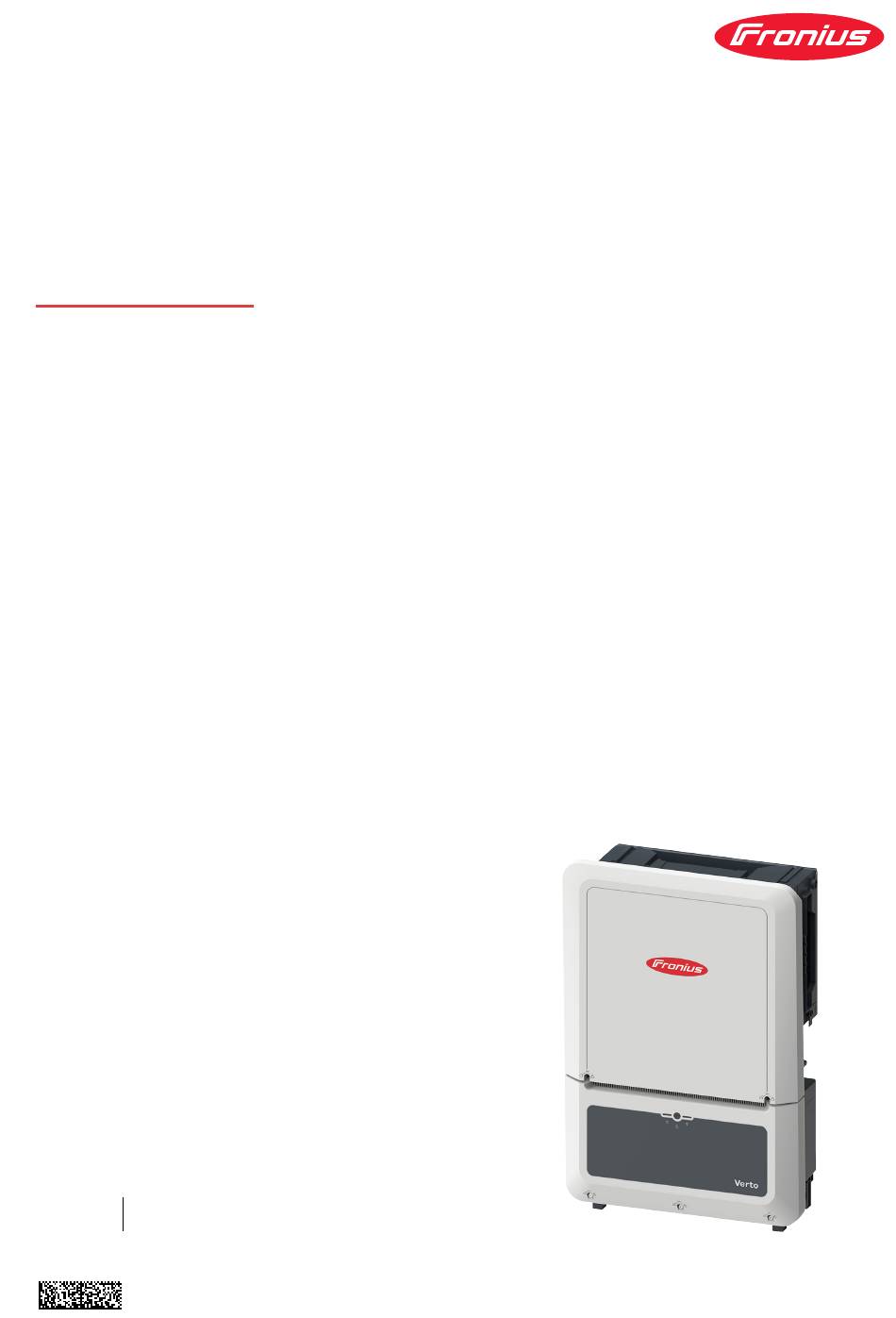

- Pagina 1 Operating Instructions Fronius Verto 15.0 208-240 / 18.0 208-240 25.0 / 27.0 30.0 / 33.3 36.0 480 Bedieningshandleiding 42,0426,0490,NL 008-03022025...
- Pagina 3 Algemeen Omgevingscondities Gekwalificeerd personeel Informatie over de geluidsemissie EMV-maatregelen Gegevensbescherming Auteursrecht Randaarde (PE) Algemene informatie Fronius Verto Apparaatconcept Leveringsomvang Thermisch concept Fronius Solar.web Lokale communicatie Beveiliging van personen en apparaten Informatie over het apparaat Centrale NA-beveiliging WSD (Wired Shut Down)
- Pagina 4 Aansluiten van aluminium kabels Verschillende kabeltypen Toegestane kabels voor de elektrische netaansluiting Toegestane kabels voor de elektrische DC-aansluiting Toelaatbare kabels voor datacommunicatie-aansluiting Kabeldoorsnede van AC-kabels Maximale afzekering aan AC-zijde Inverter op het openbare stroomnet aansluiten (AC-zijde) Veiligheid Omvormer op het openbare stroomnetwerk aansluiten (AC-zijde) Omvormer op het openbare stroomnetwerk aansluiten met PEN-leiding (AC-zijde) PG-schroefverbinding vervangen Solarmodulestrings op inverter aansluiten...
- Pagina 5 Annex Verzorging, onderhoud en recycling Algemeen Onderhoud Reiniging Exploitatie in omgevingen met veel stof Veiligheid Afvoer van oude apparaten Garantievoorwaarden Fronius-fabrieksgarantie Statuscodes en problemen oplossen Weergave Statuscodes Technische gegevens Verto 15.0 208‑240 Verto 18.0 208‑240 Verto 25.0 Verto 27.0 Verto 30.0 Verto 33.3...
- Pagina 6 Veiligheidsvoorschriften Verklaring veilig- GEVAAR! heidsaanwijzin- Duidt op een mogelijk gevaarlijke situatie. ▶ Wanneer deze situatie niet wordt vermeden, kan dit de dood of zwaar li- chamelijk letsel tot gevolg hebben. VOORZICHTIG! Duidt op een situatie die mogelijk schade tot gevolg kan hebben. ▶...
- Pagina 7 Alle personen die met inbedrijfstelling, onderhoud en reparatie van het apparaat te maken hebben, moeten: beschikken over de juiste kwalificaties; kennis hebben over het omgaan met elektrische installaties; deze gebruiksaanwijzing volledig lezen en exact opvolgen. Naast de gebruiksaanwijzing moet bovendien de overkoepelende en lokale regel- geving ter voorkoming van ongevallen en ter bescherming van het milieu worden nageleefd.
- Pagina 8 Informatie over Het geluidsniveau van de inverter staat in de Technische gegevens vermeld. de geluidsemis- De koeling van het apparaat wordt m.b.v. een elektronische temperatuurregeling zo geluidsarm mogelijk verzorgd. Het geluidsniveau is afhankelijk van het gelever- de vermogen, de omgevingstemperatuur, de mate van vervuiling van het appa- raat, enz.
- Pagina 9 Algemene informatie...
- Pagina 11 Fronius Verto Apparaatcon- De omvormer vormt de door de zonnepanelen opgewekte gelijkstroom om in wis- cept selstroom. Deze wisselstroom wordt synchroon met de netspanning aan het openbare elektriciteitsnet teruggeleverd. De omvormer is bestemd voor gebruik in netgekoppelde PV-installaties. De omvormer monitort automatisch het openbare elektriciteitsnet. Bij abnormale nettoestanden (bijvoorbeeld netuitschakeling, onderbreking enz.) schakelt de...
- Pagina 12 Zorg ervoor dat de omgevingslucht te allen tijde vrij door de ventilatiesleu- ven van de omvormer kan stromen. Fronius So- Met Fronius Solar.web of Fronius Solar.web Premium kan de PV-installatie een- lar.web voudig worden bewaakt en geanalyseerd door de eigenaar van de installatie en de installateur.
- Pagina 13 De volgende gegevens kunnen via mDNS worden opgevraagd: NominalPower Systemname DeviceSerialNumber SoftwareBundleVersion...
- Pagina 14 Beveiliging van personen en apparaten Informatie over Technische gegevens, waarschuwingen en veiligheidssymbolen bevinden zich op het apparaat en in de omvormer. Deze mogen niet worden verwijderd of overgeschilderd. De opmerkingen en symbolen waarschuwen tegen onjuiste bediening die kan leiden tot ernstig letsel of zware materiële schade. Symbolen op het kenplaatje: CE-aanduiding - geeft aan dat aan de geldende EU-...
- Pagina 15 Voer de aansluitwerkzaamheden uit volgens de verstrekte informatie. BELANGRIJK! Fronius is niet aansprakelijk voor kosten die kunnen ontstaan door een vlamboog en de gevolgen daarvan. Fronius is niet aansprakelijk voor schade die ondanks de geïntegreerde vlamboogdetectie/-onderbreking kan optreden (bijvoorbeeld door parallelle vlambogen).
- Pagina 16 BELANGRIJK! Actieve elektronica voor zonnepanelen (bijvoorbeeld voor vermogensoptimalisa- tie) kan de werking van de vlamboogdetectie nadelig beïnvloeden. Fronius garan- deert een juiste werking van de vlamboogdetectie niet in combinatie met actieve elektronica voor zonnepanelen. Herinschakelgedrag Na detectie van een vlamboog wordt de terugleveringsmodus gedurende min- stens 5 minuten onderbroken.
- Pagina 17 De volgende omstandigheden worden als redelijkerwijs voorzienbaar misbruik be- misbruik schouwd: Ander of verdergaand gebruik dan beoogd gebruik. Wijzigingen aan de omvormer die niet uitdrukkelijk door Fronius worden aan- bevolen. Het inbouwen van onderdelen die niet uitdrukkelijk door Fronius worden aan- bevolen of verkocht.
- Pagina 18 Als een SPD is geactiveerd, is een digitale weergave mogelijk. Voor het instellen van deze functie, zie het PDF-bestand "SPD Auslösung / Temporary SPD Triggering" in het gedeelte Service & Support op www.fronius.com. BELANGRIJK! Na het instellen van de hierboven beschreven functie reageert de omvormer ook als de 2-polige signaalkabel van de overspanningsbeveiliging onderbroken of be- schadigd is.
- Pagina 19 Bedieningselementen en aansluitingen Aansluitpaneel Push-In-aansluitklem WSD (Wired Shut Down) Push-In-aansluitklemmen datacommunicatiegedeelte (Modbus) Push-In-aansluitklemmen datacommunicatiegedeelte (digitale in- en uit- gangen) 5-polige AC-aansluitklem Kabeldoorvoer/kabelschroefverbinding AC Overspanningsbeveiliging AC SPD Optionele kabeldoorvoer Aardingsklembout Kabeldoorvoer/kabelschroefverbinding datacommunicatiegedeelte (10) DIN rail (montagemogelijkheid voor componenten van derden) (11) DC-aansluitingen MC4 (12) Overspanningsbeveiliging DC SPD...
- Pagina 20 PV-aansluitingen Aardingselektro- De aardingselektrodebout kunnen debout extra componenten worden gaard zo- als: AC-kabel Installatiehouder Aardpen Als er nog meer aardingsopties nodig zijn, kunnen er geschikte klemmen op de bovenste DIN rail worden gemon- teerd. Montagemoge- Op het aansluitpaneel is ruimte voor lijkheid voor de montage van componenten van der- componenten...
- Pagina 21 DC-scheidings- De DC-scheidingsschakelaar beschikt schakelaar over 2 schakelstanden: aan / uit. BELANGRIJK! In de schakelstand Uit kan de omvor- mer met een hangslot tegen inschake- len worden beveiligd. Hiervoor moet met de nationale bepalingen rekening worden gehouden. Minimumvereiste hangslot: Diameter beugel min. 6 mm Grootte behuizing min.
- Pagina 22 Modbus 1 (MB1) Switch Schakelt de afsluitweerstand voor Modbus 1 (MB1) in/uit. Positie 1: Afsluitweerstand ingescha- keld (fabrieksinstelling) Positie 0: Afsluitweerstand uitgescha- keld Voor het bedienen van de omvormer. Optische sensor Zie hoofdstuk Knopfuncties en LED- statusweergave op pagina 23. Geeft de toestand van de verbinding Communicatie-led van de omvormer aan.
- Pagina 23 De bedrijfsstatus-LED geeft de LED-statusweer- toestand van de omvormer gave aan. Bij storingen moeten de afzonderlijke stappen in de app Fronius Solar.web live wor- den uitgevoerd. WLAN access point De optische sensor wordt be- 3-6 sec. Quit Service Message diend door deze met een vin- ger aan te raken.
- Pagina 24 LED-statusweergave De omvormer geeft een kritische status aan en er vindt geen teruglevering van elektriciteit plaats. brandt rood De netwerkverbinding wordt via WPS tot stand gebracht. 2x = WPS-zoekmodus. knippert groen De netwerkverbinding wordt via WLAN AP tot stand ge- bracht.
- Pagina 25 12 V DC 500 mA 12 V TYP A Stroombegrenzing...
- Pagina 27 Installatie...
- Pagina 29 Algemeen Benodigd ge- reedschap Waterpas Schroevendraaier TX20 Momentsleutel ISK 5 mm Momentsleutel M32, M50 Striptang voor kabels en draden Multimeter voor het meten van de spanning Smartphone, tablet of pc voor het instellen van de omvormer Boormachine Snelsluitsys- Voor de montage van het deksel van teem het aansluitpaneel en het deksel aan de voorzijde wordt een snelsluitsys-...
- Pagina 30 Compatibiliteit Alle ingebouwde componenten in de PV-installatie moeten compatibel zijn en van systeem- over de vereiste configuratiemogelijkheden beschikken. De ingebouwde compo- componenten nenten mogen de werking van de PV-installatie niet beperken of negatief beïnvloeden. OPMERKING! Risico door niet-compatibele of beperkt compatibele componenten in de PV- installatie.
- Pagina 31 Locatiekeuze en montagepositie Montageplaats Bij de keuze van de montageplaats voor de omvormer moet op de volgende crite- van de omvor- ria worden gelet: Installatie mag uitslui- tend plaatsvinden op een vaste, niet-brandbare on- dergrond. Bij het inbouwen van de omvormer in een scha- kelkast of soortgelijke af- gesloten ruimte door ge-...
- Pagina 32 Boven een hoogte van meer dan 4 000 m boven de zeespiegel mag de omvormer niet worden gemonteerd en gebruikt. 4001 m De spanning U mag de volgende waarden niet overschrij- DCmax den: tussen 0 en 3.000 m: 1.000 V tussen 3.001 en 3.500 m: 959 V tussen 3.501 en 4.000 m: 909 V hoger dan 4.001 m: niet toegestaan...
- Pagina 33 De omvormer is geschikt voor horizontale montage of voor mon- 90° tage op een schuin oppervlak. 10° Monteer de omvormer niet: op een schuin oppervlak met de aansluitingen naar boven gericht. overhangend met de aansluitingen naar beneden gericht aan het plafond...
- Pagina 34 Montagesteun monteren en inverter ophangen Keuze van beves- Gebruik bevestigingsmateriaal dat geschikt is voor de ondergrond en houd reke- tigingsmateriaal ning met de aanbevolen schroefafmetingen voor de montagesteun. De installateur is verantwoordelijk voor de juiste keuze van het bevestigingsmate- riaal. Toestand van de De montagesteun (afbeelding van sym- montagesteun...
- Pagina 35 Omvormer op de Aan de zijkant van de omvormer bevin- montagesteun den zich geïntegreerde handgrepen om hangen het optillen/ophangen te vergemakke- lijken. Hang de omvormer van bovenaf in de montagesteun. Hierbij moet de aanslui- ting naar beneden wijzen. Het onderste gedeelte van de omvor- mer wordt in de Snap-In-haken van de montagesteun gedrukt tot de omvor- mer met een hoorbare klik aan beide...
- Pagina 36 Voorwaarden voor het aansluiten van de inverter Aansluiten van Op de netaansluitingen kunnen aluminium kabels worden gebruikt. aluminium ka- bels OPMERKING! Bij het gebruik van aluminium kabels: ▶ nationale en internationale richtlijnen voor het aansluiten van aluminium kabels in acht nemen. ▶...
- Pagina 37 Toegestane ka- Op de MC4-stekkers van de omvormer kunnen ronde koperen draden met een bels voor de doorsnede van 4-10 mm² worden aangesloten. elektrische DC- aansluiting Kies, afhankelijk van het werkelijke apparaatvermogen en de installatiesituatie, voldoende grote kabeldoorsneden! Toelaatbare ka- Op de aansluitklemmen van de omvormer kunnen de volgende kabels worden bels voor data- aangesloten:...
- Pagina 38 LAN-aansluitingen Fronius raadt minimaal een CAT 5 STP-kabel (Shielded Twisted Pair) en een maximale afstand van 100 m (109 yd) aan. Kabeldoorsnede Bij de standaard kabelschroefverbindng M32 met groot reduceerstuk (groen): van AC-kabels kabeldiameter van 12-14 mm Bij de standaard kabelschroefverbinding M32 met klein reduceerstuk (rood):...
- Pagina 39 Aanbevolen afze- max. bescher- Verto AC-vermogen kering ming 36,0 480 36 kW 63 A 63 A...
- Pagina 40 Inverter op het openbare stroomnet aansluiten (AC-zijde) Veiligheid GEVAAR! Gevaar door verkeerde bediening en verkeerd uitgevoerde werkzaamheden. Dit kan ernstig letsel of schade aan eigendommen veroorzaken. ▶ Lees voor de installatie en inbedrijfstelling de installatiehandleiding en de gebruiksaanwijzing. ▶ De inverter mag alleen door geschoold personeel en uitsluitend conform de technische voorschriften in bedrijf worden gesteld.
- Pagina 41 Draai de 6 schroeven van het deksel van het aansluitpaneel los met een schroevendraaier (TX20) en een 180° naar links draaiende beweging. Verwijder het deksel van het aansluit- paneel van het apparaat. Strip 16 mm van de afzonderlijke ge- leiders. Selecteer de kabeldoorsnede volgens de specificaties in Toegestane kabels...
- Pagina 42 BELANGRIJK! Aanhaalmomenten aanhouden - zie Toegestane kabels voor de elektri- sche netaansluiting op pagina 36. BELANGRIJK! De randaarde moet langer worden ge- dimensioneerd en met een bewegings- lus worden gelegd, zodat de randaarde als laatste wordt belast als de kabel- wartel defect is.
- Pagina 43 Draai de 6 schroeven van het deksel van het aansluitpaneel los met een schroevendraaier (TX20) en een 180° naar links draaiende beweging. Verwijder het deksel van het aansluit- paneel van het apparaat. Strip 16 mm van de afzonderlijke ge- leiders. Selecteer de kabeldoorsnede volgens de specificaties in Toegestane kabels...
- Pagina 44 BELANGRIJK! Aanhaalmomenten aanhouden - zie Toegestane kabels voor de elektrische ne- taansluiting op pagina 36. PEN-leiding - variant: Klem op DIN-rail PEN-leiding - variant: Aardingsbouten Bevestig de wartelmoer van de kabel- wartel met een aanhaalmoment van 4 Nm. PG-schroefver- binding vervan-...
- Pagina 45 ▶ De inbedrijfstelling en onderhouds- en reparatiewerkzaamheden in het vermogensfasedeel van de omvormer mogen alleen worden uitgevoerd door servicemedewerkers die door Fronius zijn getraind en uitsluitend in overeenstemming met de technische voorschriften. ▶ Lees voorafgaand aan de installatie en inbedrijfstelling de installatiehand-...
- Pagina 46 GEVAAR! Gevaar door netspanning en DC-spanning van zonnepanelen die aan licht zijn blootgesteld. Dit kan ernstig lichamelijk letsel en schade aan eigendommen veroorzaken. ▶ Alle aansluit-, onderhouds- en reparatiewerkzaamheden mogen alleen dan worden uitgevoerd wanneer het AC- en het DC-gedeelte van de omvormer spanningsvrij zijn.
- Pagina 47 Controleer de spanning en de polari- teit van de DC-bekabeling met een ge- schikt meetapparaat. VOORZICHTIG! Gevaar door ompoling van de aan- sluitklemmen. Dit kan leiden tot ernstige schade aan de omvormer. ▶ Controleer de polariteit van de DC-bekabeling met een geschikt meetapparaat.
- Pagina 48 Datacommunicatiekabels aansluiten Datacommuni- BELANGRIJK! catiekabels leg- Als er datacommunicatiekabels in de omvormer worden gemonteerd, neem dan de volgende punten in acht: Afhankelijk van het aantal en de doorsnede van de gemonteerde datacom- municatiekabels moet u de pluggen uit de afdichting verwijderen en de data- communicatiekabels plaatsen.
- Pagina 49 Leid de datakabel eerst door de war- telmoer van de kabelschroefverbinding en vervolgens door de opening van de behuizing. Plaats de afdichtingsring tussen de wartelmoer en de opening van de be- huizing. Druk de datakabels in de ka- belgeleiding van de afdichting. Druk vervolgens de afdichting tot aan de on- derkant van de kabelschroefverbinding Maak de datakabel met een kabelbin-...
- Pagina 50 Bij de eerste omvormer met aangesloten activeringsvoorziening in de WSD-keten moet de WSD-schakelaar in stand 1 (Primair apparaat) staan. Bij alle overige om- vormers staat de WSD-schakelaar in de stand 0 (Secundair apparaat). Maximale afstand tussen twee apparaten: 100 m Max.
- Pagina 51 Inverter sluiten en in bedrijf stellen Aansluitpaneel/ Plaats het deksel op het aansluitpa- deksel van be- neel. Zet de 6 schroeven met een huizing van om- schroevendraaier (TX20) en een draai- vormer sluiten ing van 180° naar rechts vast. en in bedrijf stel- Hang het deksel van de behuizing van bovenaf op aan de omvormer.
- Pagina 52 Als u de landspecifieke setup naderhand wilt wijzigen, neemt u contact op met uw installateur / de Technische helpdesk. Installatie met Voor de installatie is de app Fronius Solar.start nodig. Afhankelijk van het eind- apparaat dat voor de installatie wordt gebruikt, is de app op het betreffende platform beschikbaar.
- Pagina 53 De installatiewizard wordt geopend. Volg de installatiewizard in de afzonderlijke gedeelten en voltooi de installa- tie. Voeg de systeemcomponenten toe aan Fronius Solar.web en start de PV-in- stallatie op. De netwerkwizard en de productinstallatie kunnen onafhankelijk van elkaar wor- den uitgevoerd.
- Pagina 54 De inverter spanningsloos maken en weer inscha- kelen Explosiegevaar GEVAAR! Bij elektrische apparaten met een behuizing met een hoge beschermings- graad bestaat explosiegevaar in geval van een storing. Mogelijke oorzaken zijn defecte onderdelen waaruit gassen ontsnappen, onjuist geïnstalleerde of in bedrijf gestelde apparaten of het binnendringen van gas via leidingen (con- duits).
- Pagina 55 Instellingen - Gebruikersinterface van de inverter...
- Pagina 57 Gebruiker instellen Gebruiker aan- Roep de gebruikersinterface van de omvormer in de browser op. melden Meld u via het menu Aanmelden of via het menu Gebruiker > Gebruiker aan- melden aan met uw gebruikersnaam en wachtwoord. BELANGRIJK! Afhankelijk van de machtiging van de gebruiker kunnen bepaalde instellingen in de afzonderlijke menu's worden geactiveerd.
- Pagina 58 Primaire meter Voor een goede werking met andere energieopwekkers is het belangrijk dat de Fronius Smart Meter op het terugleveringspunt is gemonteerd. De omvormer en andere stroomopwekkers moeten via de Fronius Smart Meter op het openbare stroomnetwerk worden aangesloten.
- Pagina 59 I/O- Beschrijving Informatie DRM-pin DRM1 Import P ≤ 0% Momenteel niet onder- DRM 1/5 steund zonder ontkoppeling van het elektrici- teitsnet DRM2 Import P ≤ 50% Momenteel niet onder- DRM 2/6 steund DRM3 Import P ≤ 75% Momenteel niet onder- DRM 3/7 steund &...
- Pagina 60 In bijzondere gevallen en afhankelijk van de lokale omstandighe- den kunnen er echter onjuiste uitschakelingen door een aardlekschakelaar van het type A plaatsvinden. Daarom raadt Fronius een aardlekschakelaar aan die geschikt is voor frequentie-omvormers met een uitschakelstroom van ten min- ste 100 mA, rekening houdend met de nationale voorschriften.
- Pagina 61 Parameter Waardebereik Beschrijving Uitschakeling De functie voor het verminderen van on- vóór activering juiste uitschakelingen door de aardlek- van 30 mA- schakelaar is gedeactiveerd. aardlekschake- De functie voor het verminderen van on- laar juiste uitschakelingen door de aardlek- schakelaar is geactiveerd. Grenswaarde 0,015 ‑...
- Pagina 62 ü Installatienaam, tijdzonegebied en tijdzonelocatie worden opgeslagen. Update Alle beschikbare updates worden vermeld op de productpagina en in het gedeel- te 'Fronius-download zoeken' op www.fronius.com Update Sleep het firmwarebestand naar het veld Bestand hier opslaan of selecteer het via Bestand selecteren.
- Pagina 63 In het licentiebestand zijn de prestatiegegevens en functionaliteit van de omvor- mer opgeslagen. Als de omvormer of het datacommunicatiegedeelte wordt ver- vangen, moet ook het licentiebestand worden vervangen. Licentiëring - online (aanbevolen): hiervoor is een internetverbinding en een aangesloten configuratie van Fronius Solar.web vereist. Installatiewerkzaamheden afsluiten (zie hoofdstuk Aansluitpaneel/deksel van behuizing van omvormer sluiten en in bedrijf stellen op pagina 51).
- Pagina 64 Via toegang voor onderhoud op afstand krijgt alleen Fronius Technical Support via een beveiligde verbinding toegang tot de omvormer. Hierbij worden diagnose- gegevens doorgegeven die worden gebruikt voor het oplossen van problemen. Activeer de toegang tot onderhoud op afstand alleen wanneer dit door Fronius Support wordt gevraagd.
- Pagina 65 Als een firewall voor uitgaande verbindingen wordt gebruikt, moet toestemming worden gegeven voor de volgende protocollen, serveradressen en poorten om de gegevensoverdracht mogelijk te maken, zie: https://www.fronius.com/~/downloads/Solar%20Energy/Firmware/SE_FW_Chan- gelog_Firewall_Rules_EN.pdf Bij gebruik van FRITZ!Box-producten moet de internettoegang onbegrensd en onbeperkt zijn geconfigureerd. 'DHCP Lease Time' (de geldigheid) mag niet op 0 (= oneindig) worden gezet.
- Pagina 66 Modbus De omvormer communiceert via Modbus met systeemcomponenten (bijvoor- beeld Fronius Smart Meter) en andere omvormers. Het primaire apparaat (Mod- bus Client) verzendt besturingsopdrachten naar het secundaire apparaat (Mod- bus Server). De besturingsopdrachten worden uitgevoerd door het secundaire apparaat.
- Pagina 67 Pariteit De pariteitsbit kan voor de pariteitscontrole worden gebruikt. Dit wordt ge- bruikt om overdrachtsfouten op te sporen. Een pariteitsbit kan een be- paald aantal bits veiligstellen. De waarde (0 of 1) van de pariteitsbit moet bij de zender worden berekend en wordt bij de ontvanger gecontroleerd met behulp van dezelfde berekening.
- Pagina 68 (bijvoorbeeld een EV-laadapparaat, Smart Home-oplossingen enz.) of de Fronius Wattpilot. Voor de monitoring raadt Fronius het gebruik van Fronius Solar.web aan, dat be- veiligde toegang biedt tot de status van de omvormer en tot productiegegevens. Bij het updaten van de firmware naar versie 1.14.x wordt de instelling van de So- lar API overgenomen.
- Pagina 69 Solar.web In dit menu kunt u akkoord gaan met technisch noodzakelijke gegevensverwer- king of deze afwijzen. Ook kan hier de overdracht van analysegegevens en toegang op afstand via So- lar.web worden geactiveerd of gedeactiveerd. Internetservices In dit menu wordt informatie over de verbindingen en de huidige verbindingssta- tus weergegeven.
- Pagina 70 Het menu Landspecifieke setup is uitsluitend bedoeld voor installateurs/service- in Solar.SOS technici van erkende vakbedrijven. De toegangscode voor dit menu van de omvor- aanvragen mer kan via de portal Fronius Solar.SOS worden aangevraagd. Zo vraagt u een omvormercode aan via Fronius Solar.SOS: In de browser solar-sos.fronius.com...
- Pagina 71 Er kan een afzonderlijke limiet worden ingesteld. Via de Modbus-insteekaansluitklem van het datacommunicatiegedeelte kan er een Fronius Smart Meter worden aangesloten op de aansluitingen M0/M1- en M0/M1+ voor Modbus-gegevens. Een Fronius Smart Meter IP kan ook via het TCP-verbindingstype worden verbonden.
- Pagina 72 Deze instelling is alleen noodzakelijk als deze door nationale normen en voorschriften wordt vereist. De waarde van de toelaatbare teruggeleverde elektriciteit per fase moet worden ingesteld. Deze functie wordt in systemen met een Fronius Ohmpilot en/of dynamische vermogensbegrenzing door meerdere omvormers niet ondersteund. Limiet per fase - zwakste fase Elke afzonderlijke fase wordt gemeten.
- Pagina 73 Terugleverings- Limiet totaal vermogen begrenzing - (terugleveringsbegrenzing 0 kW) voorbeelden 4 kW 2 kW 20 kW 4 kW 0 kW 4 kW -2 kW = 0 kW = 12 kW Uitleg Via het terugleveringspunt mag geen vermogen (0 kW) aan het openbare elektri- citeitsnet worden teruggeleverd.
- Pagina 74 Om terugleveringsbegrenzingen van energiebedrijven of netwerkbeheerders cen- traal te beheren, kan de omvormer als primair apparaat de dynamische terugle- veringsbegrenzing voor andere Fronius-omvormers (secundaire apparaten) be- sturen. Deze besturing heeft betrekking op de terugleveringsbegrenzing Soft Li-...
- Pagina 75 Voor alle secundaire apparaten is de functie Omvormerbesturing via Modbus geactiveerd en geconfigureerd. De Fronius Smart Meter is als primaire meter geconfigureerd en met het pri- maire apparaat verbonden. BELANGRIJK! Er is slechts één primaire meter nodig voor het primaire apparaat.
- Pagina 76 Landspecifieke instellingen uitvoeren. Activeer in het menu Veiligheids- en netwerkeisen > Terugleveringsbegren- zing de functie Meerdere omvormers begrenzen (alleen Soft Limit). Het primaire apparaat zoekt automatisch in het netwerk naar beschikbare secun- daire apparaten. Er verschijnt een lijst met de gevonden omvormers. Klik op de knop 'Refresh' om opnieuw te zoeken.
- Pagina 77 Max. terugleveringsvermogen een waarde van 0 W in. Activeer de functie Omvormervermogen tot 0% verlagen als de verbin- ding met de Smart Meter is verbroken. Gebruikersinterface secundair apparaat Fronius Datamanager 2.0 Selecteer de gebruiker Beheerder en voer het wachtwoord voor de gebruiker Beheerder in.
- Pagina 78 Feedback stroomleverancier Bij een geactiveerde regel moet de uitgang Feedback stroomleverancier (pin 1 aanbevolen) worden geconfigureerd (bijvoorbeeld bij gebruik van een signale- ringssysteem). Voor Import of Export wordt de bestandsindeling *.fpc gebruikt. Besturingsprioriteiten Hier stelt u voor de besturingsprioriteiten voor het I/O-vermogensbeheer (DRM of rimpelstroomsignaalontvanger) de terugleveringsbegrenzing en de Modbus- besturing in.
- Pagina 79 Rimpelstroomsignaalontvanger met 4 relais, voor begrenzing van het wer- kelijke vermogen. I/O's van het datacommunicatiegedeelte. Vooraf geconfigureerd bestand gebruiken voor het 4-relaisbedrijf: Download het bestand (.fpc) onder 4-relaisbedrijf op het eindapparaat. Upload het bestand (.fpc) door in het menu I/O-vermogensbeheer op de knop Importeren te klikken.
- Pagina 80 Instellingen I/O- I/O Power Management vermogensbe- V+/GND heer - 4 relais None None None None None DNO Feedback None not used None None DNO Rules IO control IO control Rule 1 IO control IO control Active Power Power Factor (cos φ) DNO Feedback Rule 2 Active Power...
- Pagina 81 Aansluitschema De rimpelstroomsignaalontvanger en de I/O-aansluitklemmen van de omvormer - 3 relais kunnen volgens het aansluitschema met elkaar worden verbonden. Voor afstanden van meer dan 10 m tussen de omvormer en de rimpelstroomsig- naalontvanger wordt minstens één CAT 5 STP-kabel aanbevolen en moet de af- scherming aan één uiteinde worden aangesloten op de insteekaansluitklem van het datacommunicatiegedeelte (SHIELD).
- Pagina 82 Instellingen I/O- I/O Power Management vermogensbe- V+/GND heer - 3 relais None None None None None DNO Feedback None not used None None DNO Rules IO control IO control Rule 1 IO control None Active Power Power Factor (cos φ) DNO Feedback Rule 2 Active Power...
- Pagina 83 Aansluitschema De rimpelstroomsignaalontvanger en de I/O-aansluitklemmen van de omvormer - 2 relais kunnen volgens het aansluitschema met elkaar worden verbonden. Voor afstanden van meer dan 10 m tussen de omvormer en de rimpelstroomsig- naalontvanger wordt minstens één CAT 5 STP-kabel aanbevolen en moet de af- scherming aan één uiteinde worden aangesloten op de insteekaansluitklem van het datacommunicatiegedeelte (SHIELD).
- Pagina 84 Instellingen I/O- I/O Power Management vermogensbe- V+/GND heer - 2 relais None None None None None DNO Feedback None not used None None DNO Rules IO control IO control Rule 1 None None Active Power Power Factor (cos φ) DNO Feedback Rule 2 Active Power Power Factor (cos φ)
- Pagina 85 Aansluitschema De rimpelstroomsignaalontvanger en de I/O-aansluitklemmen van de omvormer - 1 relais kunnen volgens het aansluitschema met elkaar worden verbonden. Voor afstanden van meer dan 10 m tussen de omvormer en de rimpelstroomsig- naalontvanger wordt minstens één CAT 5 STP-kabel aanbevolen en moet de af- scherming aan één uiteinde worden aangesloten op de insteekaansluitklem van het datacommunicatiegedeelte (SHIELD).
- Pagina 86 Instellingen I/O- I/O Power Management vermogensbe- V+/GND heer - 1 relais None None None None None DNO Feedback None not used None None DNO Rules IO control None Rule 1 None None Active Power Power Factor (cos φ) DNO Feedback Rule 2 Active Power Power Factor (cos φ)
- Pagina 87 Annex...
- Pagina 89 Onderhoud Onderhouds- en reparatiewerkzaamheden mogen uitsluitend worden uitgevoerd door servicemedewerkers die door Fronius zijn getraind. Reiniging De inverter indien nodig met een vochtige doek afvegen. Geen reinigingsmiddelen, schuurmiddelen, oplosmiddelen of iets soortgelijks voor het reinigen van de inverter gebruiken.
- Pagina 90 Het aansluitpaneel mag uitsluitend worden geopend door bevoegde elek- trotechnici. ▶ Het afzonderlijke deel van de vermogensfasedelen mag uitsluitend worden geopend door servicepersoneel dat bij Fronius is opgeleid. ▶ Vóór alle aansluitwerkzaamheden ervoor zorgen dat de AC- en DC-zijde van de omvormer spanningsvrij zijn.
- Pagina 91 Garantievoorwaarden Fronius-fa- De gedetailleerde, landspecifieke garantievoorwaarden vindt u op www.froni- brieksgarantie us.com/solar/garantie Om de volledige garantieperiode voor uw nieuw geïnstalleerde Fronius-product te krijgen, registreert u zich op: www.solarweb.com.
- Pagina 92 Dit kan ernstig letsel en schade aan eigendommen veroorzaken. ▶ Het inbouwen en aansluiten van een overspanningsbeveiliging SPD mag al- leen worden uitgevoerd door servicemedewerkers die door Fronius zijn ge- traind en alleen in overeenstemming met de technische voorschriften. ▶...
- Pagina 93 Technische gegevens Verto 15.0 Ingangsgegevens 208‑240 Maximale ingangsspanning 1000 V DC (bij 1 000 W/m² / -10 °C in nullastbedrijf) Startingangsspanning 150 V DC MPP-spanningsbereik 180 - 870 V DC Aantal MPP-controllers Maximale ingangsstroom (I DC max ) 28 / 28 / 28 / 28 A PV1 / PV2 / PV3 / PV4 28 A per string...
- Pagina 94 Uitgangsgegevens Netaansluiting 3~ (N)PE 208 / 120 V AC 3~ (N)PE 220 / 127 V AC 3~ (N)PE 240 / 139 V AC Maximaal uitvoervermogen 15 kW Nominaal vermogen 15 kW Nominale meetuitgangsstroom / fase 41,7 / 39,4 / 36 A Totale harmonische vervorming <...
- Pagina 95 Ingangsgegevens Maximaal vermogen PV-veld (P PV max ) Totaal 27 kWp 20 / 20 / 20 / 20 kWp PV1 / PV2 / PV3 / PV4 DC-overspanningscategorie 50 A 4) Max. terugleveringsstroom van de omvormer naar het PV-veld Maximale capaciteit van PV-generator naar aarde 3.600 nF Grenswaarde van de isolatieweerstandstest tussen moduleveld 34 kΩ...
- Pagina 96 Algemene gegevens EMV-emissieklasse Vervuilingsgraad Toegestane omgevingstemperatuur - 40 °C - +60 °C Toegestane opslagtemperatuur -40 °C - +70 °C Relatieve luchtvochtigheid 0 - 100% Geluidsdrukniveau 54,6 dB(A) (ref. 20 µPA) Beschermingsklasse IP66 Afmetingen (hoogte x breedte x diepte) 865 x 574 x 279 mm Gewicht 43 kg Omvormertopologie...
- Pagina 97 Ingangsgegevens Instelbaar bereik van continue lekstroombewaking 30-1.000 mA Cyclische herhaling van isolatieweerstandstest (bij 24 h levering) Instelbaar bereik voor cyclisch herhalen van isola- tieweerstandstest Uitgangsgegevens Netspanningsbereik 176 - 528 V Nominale netspanning 220 | 230 | 254 | 277 Nominaal vermogen 25 kW Nominaal schijnbaar vermogen 25 kVA...
- Pagina 98 Algemene gegevens Beschermingsklasse IP66 Afmetingen (hoogte x breedte x diepte) 865 x 574 x 279 mm Gewicht 43 kg Omvormertopologie Niet geïsoleerd, zonder transformator Veiligheidsvoorzieningen DC-scheidingsschakelaar Geïntegreerd Koelprincipe Geregelde geforceerde ventilatie Geïntegreerd Lekstroombeveiliging RCMU-classificatie De softwareklasse van het (de) veiligheidsplat- form(en) is gespecificeerd als een besturingsfunctie van klasse B (eenkanaals...
- Pagina 99 Ingangsgegevens Maximale kortsluitingsstroom 8) Totaal 120 A 40 / 40 / 40 / 40 A PV1 / PV2 / PV3 / PV4 40 A per string I SC PV 8) Totaal 150 A 50 A / 50 A / 50 A / 50 A PV1 / PV2 / PV3 / PV4 Maximaal vermogen PV-veld (P PV max ) Totaal 40,5 kWp...
- Pagina 100 Algemene gegevens Vermogensverlies nachtbedrijf = stand-byverbruik 16 W Europees rendement (330 / 600 / 870 V DC ) 97,09% / 97,79% / 97,40% Maximaal rendement 98,03% Beschermingsklasse EMV-emissieklasse Vervuilingsgraad Toegestane omgevingstemperatuur - 40 °C - +60 °C Toegestane opslagtemperatuur -40 °C - +70 °C Relatieve luchtvochtigheid 0 - 100% Geluidsdrukniveau...
- Pagina 101 Ingangsgegevens Instelbaar bereik van continue lekstroombewaking 6) 30-1.000 mA Cyclische herhaling van isolatieweerstandstest (bij levering) 24 h Instelbaar bereik voor cyclisch herhalen van isolatieweer- standstest Uitgangsgegevens Netspanningsbereik 176 - 528 V AC Nominale netspanning 220 | 230 | 254 | 277 V AC 1) Nominaal vermogen 29,99 kW Nominaal schijnbaar vermogen...
- Pagina 102 Verto 33.3 Ingangsgegevens Maximale ingangsspanning 1000 V DC (bij 1 000 W/m² / -10 °C in nullastbedrijf) Startingangsspanning 150 V DC MPP-spanningsbereik 400 - 870 V DC Aantal MPP-controllers Maximale ingangsstroom (I DC max ) 28 / 28 / 28 / 28 A PV1 / PV2 / PV3 / PV4 28 A per string...
- Pagina 103 Uitgangsgegevens Maximaal uitvoervermogen 33,3 kW Nominaal vermogen 33,3 kW Nominale meetuitgangsstroom / fase 50,5 / 48,3 / 43,7 / 40,1 A Totale harmonische vervorming < 3% AC-overspanningscategorie Inschakelstroom 5) A piek / <SpecialCharacter/> A rms in plaats van ms 4) Max.
- Pagina 104 Ingangsgegevens 50 A 4) Max. terugleveringsstroom van de omvormer naar het PV-veld Maximale capaciteit van PV-generator naar aarde 7.200 nF Grenswaarde van de isolatieweerstandstest tussen moduleveld 34 kΩ en aarde (bij levering) 7) Instelbaar bereik van isolatieweerstandstest tussen module- 34 - 10 000 kΩ veld en aarde 6) Grenswaarde en uitschakeltijd van plotselinge lekstroombevei- 30 / 300 mA / ms...
- Pagina 105 Algemene gegevens Toegestane opslagtemperatuur -40 °C - +70 °C Relatieve luchtvochtigheid 0 - 100% Geluidsdrukniveau 54,6 dB(A) (ref. 20 µPA) Beschermingsklasse IP66 Afmetingen (hoogte x breedte x diepte) 865 x 574 x 279 mm Gewicht 43 kg Omvormertopologie Niet geïsoleerd, zonder transfor- mator Veiligheidsvoor- DC-scheidingsschakelaar...
- Pagina 106 Overspannings- Algemene gegevens beveiliging DC Continue bedrijfsstroom (I < 0,1 mA Verto 25.0 - 27.0 SPD type 1+2 Nominale ontladingspiekstroom (I 20 kA - 15 x 8/20 µs Impuls Bliksempiekstroom (l 5 kA Max. Geleidingsvermogen bij 10/350 µs Beschermingsniveau (U 3,6 kV (stervormige montage) Kortsluitvastheid PV (I...
- Pagina 107 Overspannings- Algemene gegevens beveiliging DC Nominale ontladingspiekstroom (I 20 kA Verto 30.0 - 33.3 - 15 x 8/20 µs Impuls SPD type 1+2 Beschermingsniveau (U )(stervormige 4 kV montage) Kortsluitvastheid PV (I 9 kA scpv Scheidingsvoorziening Thermische scheidingsvoorziening geïntegreerd Externe beveiliging geen Mechanische kenmerken Scheidingsweergave...
- Pagina 108 Algemene gegevens Toegekende isolatiespanning 1000 V Toegekende doorgangsweerstand 8 kV Geschikt voor isolatie Ja, alleen DC Gebruikscategorie en/of PV-gebruikscate- volgens IEC/EN 60947-3 ge- gorie bruikscategorie DC-PV2 Toegekende kortstondige weerstands- Toegekende kortstondige weer- stroom (I standsstroom (I ): 1000 A Toegekende kortsluitinginschakelvermogen Toegekende kortsluitinginscha- kelvermogen (I ): 1000 A...
