Glasbreukmelder
INSTALLATIE HANDLEIDING AC101
De detector staat vanuit de fabriekstand op detectie niveau 1 ingesteld (Jumper J3=Uit), dit is de hoogste
gevoeligheid instelling, deze is ontworpen voor applicaties die een hoge gevoeligheid en bereik vereisen,
zoals grote ruimtes, of ruimtes die veel geluid absorberende materialen bevatten. (zoals tapijten, gordijnen,
meubels, enz.)
Niveau 1 zal voor de meeste ruimtes geschikt zijn.
Voor kleinere ruimtes met harde geluid reflecterende oppervlakken (zoals keukens, badkamers, hallen, enz) is
Niveau 2 meer geschikt (J3 = AAN).
Dit niveau zorgt voor een lagere gevoeligheid wat is aanbevolen voor dit soort ruimtes.
1.4 PLAATSEN DETECTOR
OPMERKING: Test de detector tijdens installatie met de AFT-100 glasbreuk tester, om een perfecte
plaatsing van de detector te verkrijgen.
Andere glasbreuk testers kunnen de detector in alarm doen komen maar geven geen betrouwbare
resultaat.
Voor optimale beveiliging moet de detector direct zicht op het te beveiligen glas hebben.
Gordijnen zullen het geluid van het brekend glas absorberen, monteer in deze gevallen de glasbreuk
detector zo dicht mogelijk bij het te beveiligen raamoppervlak, bv. Aangrenzende muur, het plafond of
indien mogelijk achter de gordijnen.
De detector moet minimaal op 1.8 meter van de grond worden gemonteerd.

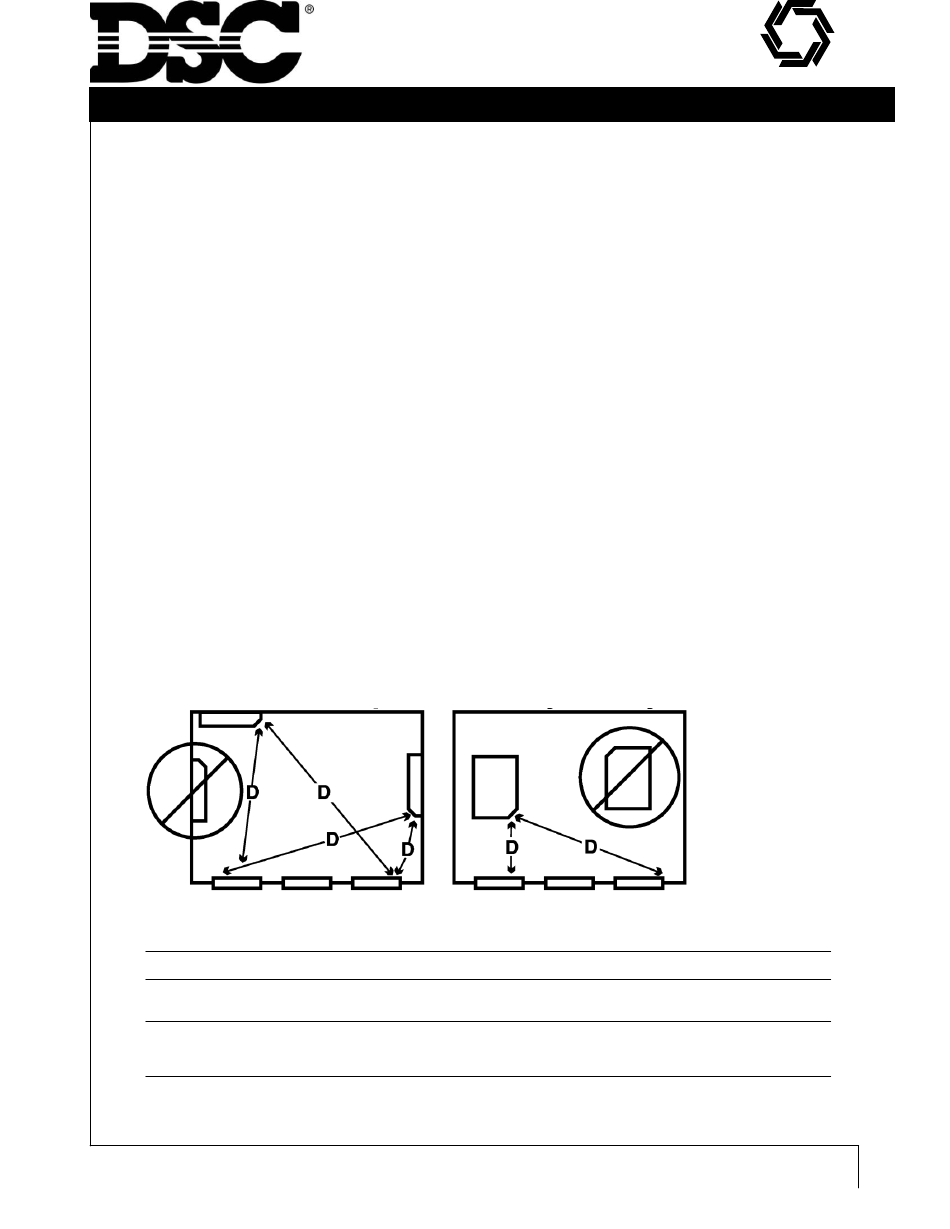

Monteer de detector niet op dezelfde muur als het te beveiligen glasoppervlak, zie onderstaande plaatsing
tekeningen.
Vermijd installatie in de nabijheid van geluid producerende objecten, zoals: speakers, of andere
componenten die een continu geluid produceren
Monteer de detector niet verder dan de aanbevolen afstand, ook als de AFT-100 tester anders aangeeft,
toekomstige akoestische aanpassingen in de ruimte kunnen het bereik verminderen.
Applicaties met 24 uurs lussen moeten worden vermeden, of deze ruimten moeten onbemand zijn.
Test vals alarm gevoeligheid door het creëren van geluiden welke zich voordoen wanneer het
alarmsysteem is ingeschakeld.
WAND MONTAGE
Glas type
Enkel/Gehard
Draadglas,gelaagd
Technische en functionele specificaties kunnen zonder voorafgaande mededeling worden gewijzigd.
Rev. INS.DET.AC101.DSC.106TVE.V1.0.NL
RAMEN
MAXIMALE DETECTIE AFSTAND
Dikte
Afmetingen (hxb)
3-6mm
46x46cm en groter
30x30cm tot 46x46cm
6mm
46x46cm en groter
30x30cm tot 46x46cm
PLAFOND MONTAGE
RAMEN
Niveau 1
7.6mtr
4.6mtr
6mtr
3mtr
AC 101
Niveau 2
4.6mtr
3mtr
Niet gebruiken
Niet gebruiken
