INSTALLATIE HANDLEIDING AC101
1.5 TESTEN
Wanneer een montagelocatie worden gezocht voor een AC-100 glasbreukdetector, help onderstaande test
procedure om de detector op de beste locatie te monteren.
Test procedure:
1. Selecteer een locatie en verwijder de voorkant van de detector, gebruik eventueel dubbelzijdige tape om
de detector tijdelijk op de geselecteerde locatie te monteren. Gebruik eventueel een 9V batterij om de
detector te voeden.
2. Zet de test Jumper J1 op AAN, het alarm relais zal in alarm status blijven zolang de detector zich in de
test stand bevind.
OPMERKING: De detector zal alleen reageren op de AFT-100 tester indien Jumper J1 in de AAN
stand staat.
3. Indien een alarm geheugen is vereist kunt u Jumper J2 in de AAN positie zetten
OPMERKING: Het alarmgeheugen wordt gereset door het verwijderen van de voedingsspanning
voor 1 seconden.
4. Plaats voorkant weer op detector.
1.6 DE AFT-100 GLASBREUK TESTER
De AFT-100 Glasbreuk tester genereert enkel en gelaagde glas samples, Gebruik de enkel glas instelling
indien je niet zeker bent van het glastype.
Denk aan volgende punten bij het testen van een detector:
Een correcte locatie wordt weergegeven door drie succesvolle detectie's, Indien de detector niet elke keer
reageert, verplaats dan de detector en herhaal de test.
Indien de te beveiligen ramen worden bedekt door gordijnen houdt de tester dan achter de gesloten
gordijnen, indien de gordijnen een goede detectie verhinderen adviseren wij de glasbreuk detector zo
dicht mogelijk bij het te beveiligen raamoppervlak, bv. Aangrenzende muur, het plafond of indien mogelijk
achter de gordijnen te plaatsen.
Indien u te maken hebt met meerdere of een groot raam activeer dan de tester op het verste punt van het
glas.
Wanneer de detector continu reageert kan hij met bijgeleverde schroeven definitief worden gemonteerd.
1.7 MONTEREN AC101
Zodra de locatie is bepaald opent u de behuizing door het nokje aan de onderzijde aan de onderzijde met een
kleine schroevendraaier in te duwen, verwijder bovenkant en leg deze op een veilige plaats.
Voer de bedrading door het vierkante gat aan achterzijde en verbind deze met de aansluitklemmen, denk aan
de polariteit van de voedingspanning.
Monteer detector middels bijgeleverde schroeven, plaats deksel behuizing terug en herhaal test procedure
voor een juiste werking.

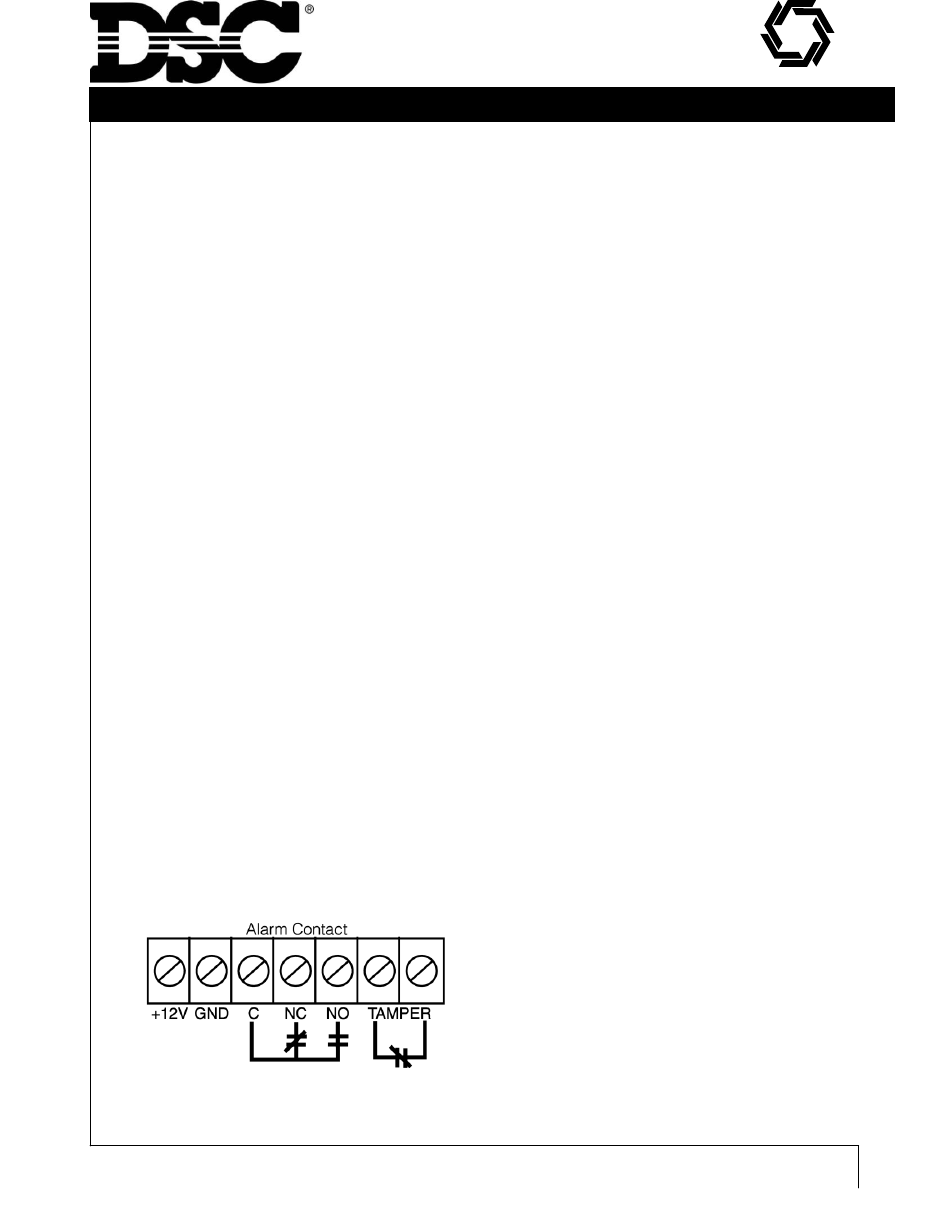

Contacten weergegeven in de "geen alarm" status
Technische en functionele specificaties kunnen zonder voorafgaande mededeling worden gewijzigd.
