Reparatie - Onderdelen

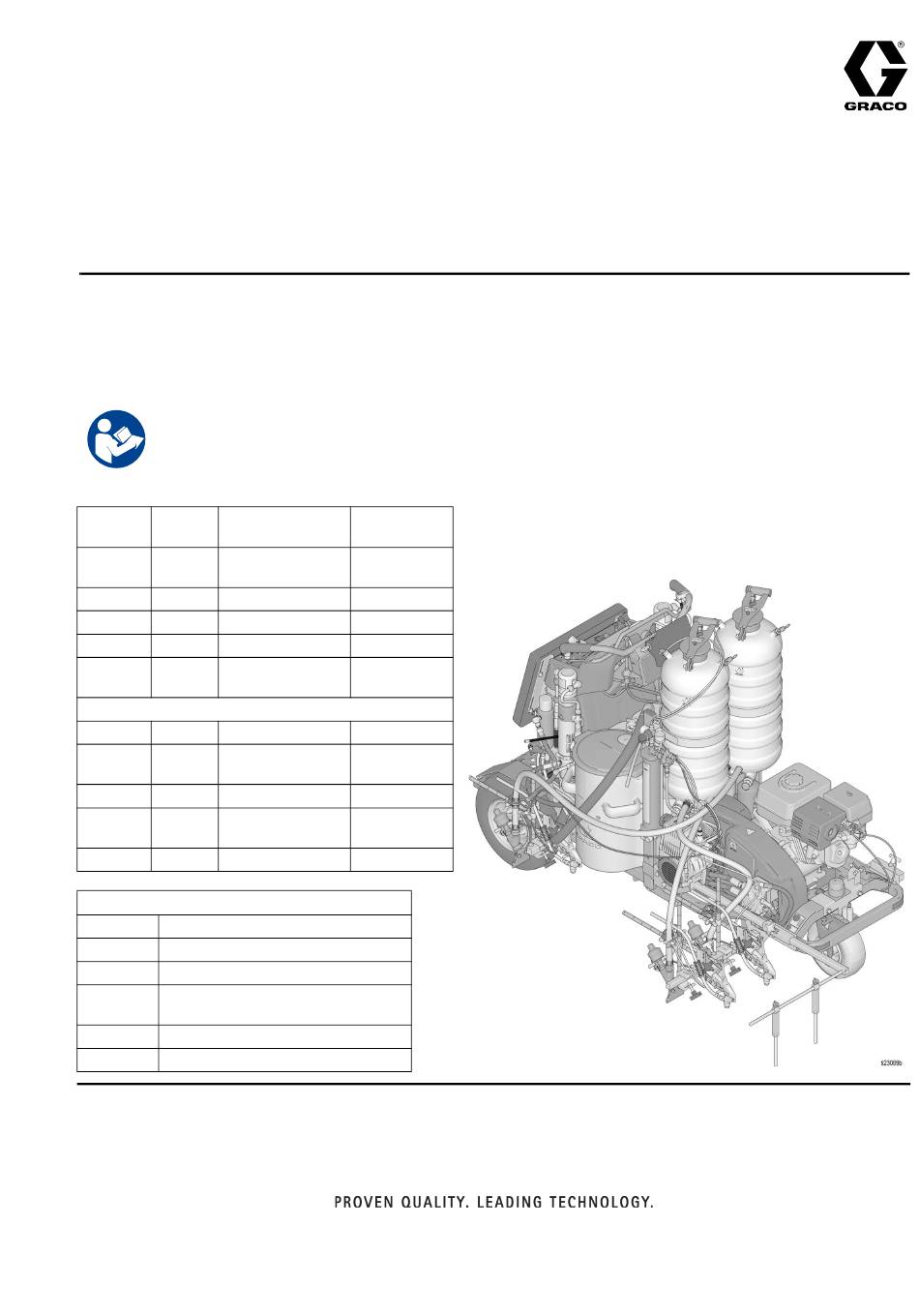

Zelfaangedreven belijningsapparaten
LineLazer V 250
Voor het aanbrengen van belijningsmaterialen. Alleen voor professioneel gebruik.
Uitsluitend voor gebruik buitenshuis. Niet voor gebruik in ruimtes met ontploffingsgevaar
of op gevaarlijke locaties.
Maximale bedrijfssnelheid: 16 km/u (10 mijl/u)
Maximale werkdruk: 22,8 MPa (3300 psi, 228 bar)
BELANGRIJKE VEILIGHEIDSINSTRUCTIES
Lees alle waarschuwingen en instructies in deze handleiding en de
bijbehorende handleidingen. Zorg dat u vertrouwd bent met de bediening
en het juiste gebruik van de apparatuur. Bewaar deze instructies.
Systeem met
Model
Pistolen
korrels onder druk Beschrijving
17H471 /
2
Nee
17H471V
17H472
3
Nee
17H473
2
Ja - 2 reservoirs
25P365
2
Ja - 2 reservoirs
17H474 /
3
Ja - 2 reservoirs
17H474V
17H466
1
Nee
17H467 /
2
Nee
17H467V
17H468
1
Ja - 1 reservoir
17J951 /
2
Ja - 1 reservoir
17J951V
17H469
2
Ja - 2 reservoirs
Bijbehorende handleidingen:
3A3393
Bediening
311254
Pistool
309277
Pomp
Aanbrengingsmethodes met
3A3428
automatische lay-out
332230
Systeem met korrels onder druk (PBS)
3B0122
Vervanging van de gallonteller
Gebruik uitsluitend originele Graco-vervangingsonderdelen.
Bij gebruik van vervangingsonderdelen van andere fabrikanten kan de garantie komen te vervallen.
en 250
SPS
LLV 250
DC
LLV 250
DC
LLV 250
DC
LLV 250
DC
LLV 250
DC
LLV 250
SPS
LLV 250
SPS
LLV 250
SPS
LLV 250
SPS
LLV 250
SPS
DC
3A3718L
NL
Advertenties
Inhoudsopgave
Gerelateerde Handleidingen voor Graco LineLazer V 250SPS
Samenvatting van Inhoud voor Graco LineLazer V 250SPS
- Pagina 1 3A3393 Bediening 311254 Pistool 309277 Pomp Aanbrengingsmethodes met 3A3428 automatische lay-out 332230 Systeem met korrels onder druk (PBS) 3B0122 Vervanging van de gallonteller Gebruik uitsluitend originele Graco-vervangingsonderdelen. Bij gebruik van vervangingsonderdelen van andere fabrikanten kan de garantie komen te vervallen.
-
Pagina 2: Inhoudsopgave
Installatie ....... . 37 Standaardgarantievoorwaarden van Graco ..77... -
