Opmerking:
Plaats een sleutel op de
sleutelvlakken van de borstelas om te
voorkomen dat de as gaat draaien.

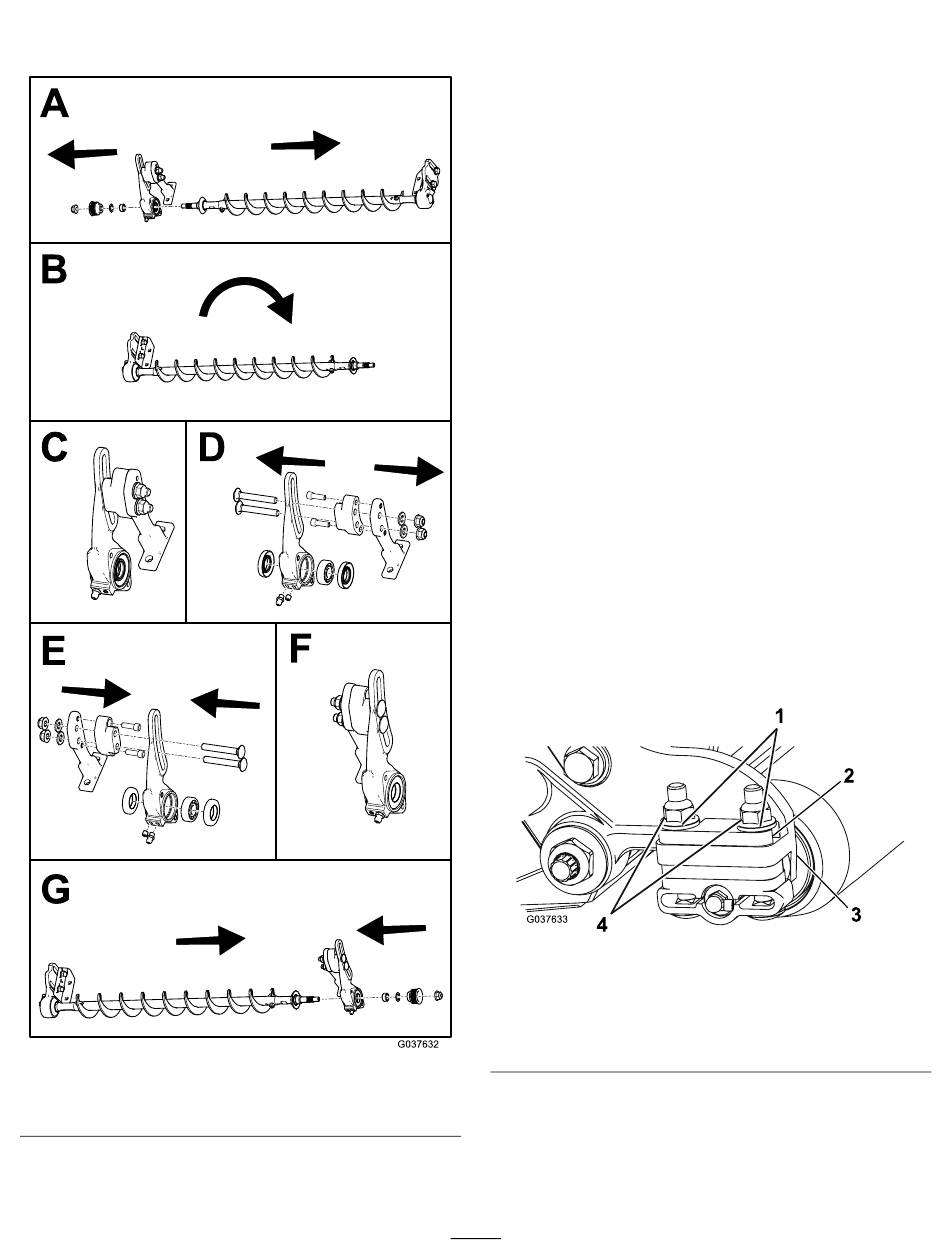

Figuur 6
Alleen maaidekken 2 en 4
2.
Verwijder de poelie, de sluitring en het
afstandsstuk van de poelie.
3.
Verwijder de lagerbehuizing aan de aandrijfzijde
van de rolborstel.
4.
Demonteer de montagebeugel, de
lagerbehuizing aan de aandrijfzijde en
het afstandsstuk.
5.
Verwijder het lager en de afdichtingen van de
lagerbehuizing aan de aandrijfzijde.
6.
Verwijder de smeernippel en de stelschroef van
de lagerbehuizing aan de aandrijfzijde.
7.
Monteer de smeernippel en de stelschroef in
de lagerbehuizing aan de aandrijfzijde zoals
getoond in
8.
Monteer de rolborstel zoals getoond in
Opmerking:
afdichtingen en een extra lager om de
configuratie van de rolborstel te veranderen.
9.
Breng vet aan op de randen van de afdichting.
10.
Draai de borgmoer waarmee de aangedreven
poelie bevestigd is vast met een torsie van 37
tot 45 N·m.
De rolborstel monteren
1.
Verwijder de 2 flensborgmoeren waarmee de
rolbeugels aan de zijplaten zijn bevestigd
7). Verwijder ook eventuele afstandsstukken
van 6 mm die zich aan de bovenzijde van de
montageflens van de zijplaat bevinden.
Opmerking:
1. Ringen
2. Afstandsstuk – 6 mm
g037632
2.
Plaats de montagebeugels van de rolborstel op
de bouten van de rolbeugel
de montagebeugels van de borstel aan de
zijplaten van het maaidek met de moeren en
ringen die u eerder hebt verwijderd.
4
Figuur
6.
In deze set zitten 2 extra
Verwijder de bouten niet.
Figuur 7
3. Montageflens van zijplaat
4. Verwijder deze moeren
waarmee de uiteinden van
de rol zijn bevestigd.
(Figuur
Figuur
6.
(Figuur
g037633
8). Bevestig
