Opmerking:
Bepaal de linker- en rechterzijde van
het maaidek van achter het maaidek.
Belangrijk:
Gebruik de borstelset voor de
achterrol uitsluitend in het maaihoogtebereik
van 6 tot 25 mm. Gebruik de borstel voor hoge
maaihoogte (onderdeelnr. 121-3199) als u hoger
dan 25 mm maait. Raadpleeg de procedure
'Borstel voor hoge maaihoogte monteren'.
De MVP-set voor achterrolborstel (model 133-0155)
kan worden gebruikt op een maai-eenheid van
46 cm voor de Reelmaster 3550 tractie-eenheid.
De plaats van de rolborstel
bepalen

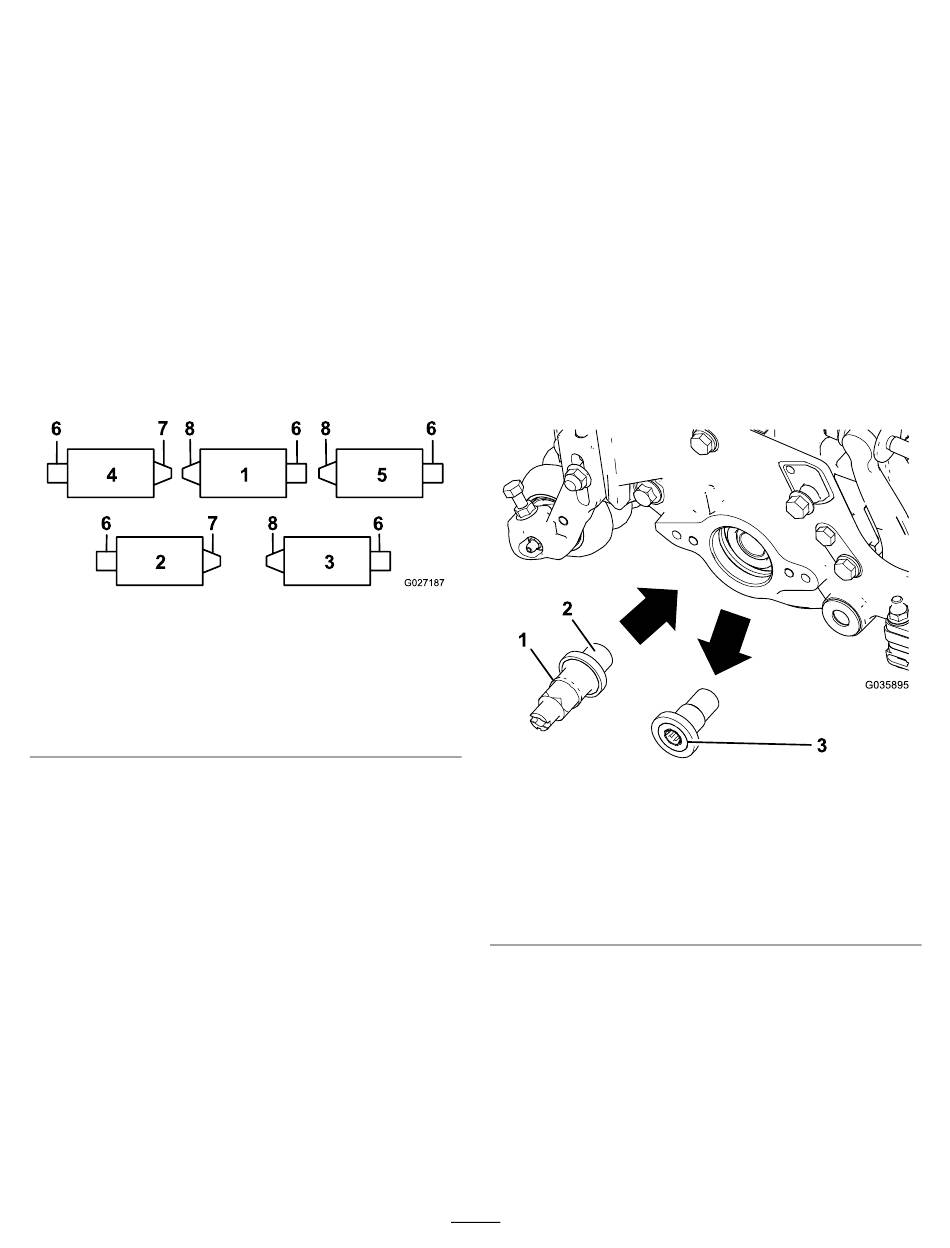

Gebruik het volgende schema om de positie van de
rolborstel en de messenkooimotoren te bepalen.
1. Maai-eenheid 1
2. Maai-eenheid 2
3. Maai-eenheid 3
4. Maai-eenheid 4
Belangrijk:
In deze instructies en afbeeldingen
wordt de montage van de set getoond op
maaidekken waarbij de achterrolborstel aan het
linker uiteinde van het maaidek is gemonteerd.
Figuur 1
5. Maai-eenheid 5
6. Motor van de messenkooi
7. Aandrijving rechter
rolborstel
8. Aandrijving linker
rolborstel
De rolborstel monteren
De aandrijfas monteren
1.
Parkeer de machine op een horizontaal vlak en
stel de parkeerrem in werking.
2.
Controleer of de maaidekken zijn uitgeschakeld.
3.
Zet de motor af en haal het sleuteltje uit het
contact.
4.
Houd de messenkooi tegen om deze te
verwijderen; zie
om inzetstukken met schroefdraad te
verwijderen (bladz.
5.
Gebruik het Toro gereedschap voor de
aandrijfas (onderdeelnr. Tor4112) om het
inzetstuk met schroefdraad van de maai-eeheid
voor de aandrijving van de achterrolborstel te
verwijderen
g027187
1. Aandrijfas (linkerzijde
afgebeeld)
2. Hier 242 Loctite (blauw)
aanbrengen.
Opmerking:
inzetstukken met linkse schroefdraad.
Maaidekken 2 en 4 hebben inzetstukken met
rechtse schroefdraad
6.
Houd de messenkooi tegen om deze te
monteren; zie
om inzetstukken met schroefdraad te monteren
(bladz.
14).
7.
Breng 242 Loctite (blauw) aan op de
schroefdraden van de geschikte aandrijfas
2
De messenkooi tegenhouden
13).
(Figuur
2) en gooi dit weg.
Figuur 2
3. Inzetstuk met
schroefdraad (het
inzetstuk met linkse
schroefdraad beschikt
over een ring)
Maaidekken 1, 3 en 5 hebben
(Figuur
1).
De messenkooi tegenhouden
g035895
