In ogni momento è possibile premere il tasto MODE per
accedere alla impostazione delle fasce orarie vere e proprie.
Ogni ora di ogni giorno della settimana (da LUNEDI a
DOMENICA) costituisce una fascia su cui l'utente può
scegliere se:
•
il ventilconvettore è in OFF
•
il ventilconvettore funziona con setpoint T1
•
il ventilconvettore funziona con setpoint T2
•
il ventilconvettore funziona con setpoint T3

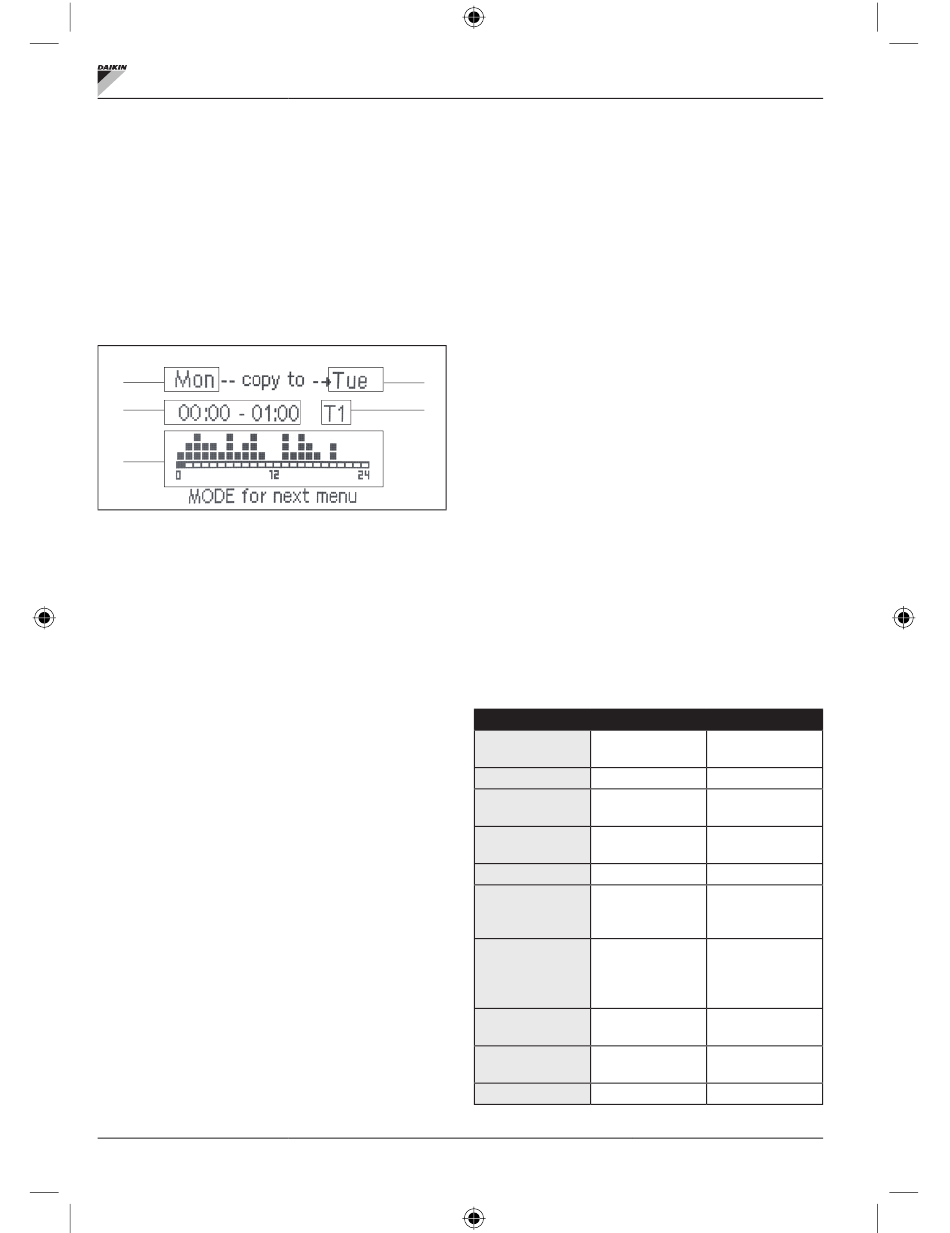

1
2
5
1
GIORNO (PRG per modificare)
2
FASCIA ORARIA (UP/DOWN per scorrere)
3
Giorno in cui duplicare (UP+MODE)
4
SET POINT
5
Visualizzazione profilo
I tasti FRECCIA UP/DOWN consentono di scorrere le 24
fasce orarie di ogni giorno della settimana; lo scorrimento è
indicato sia graficamente con il cursore scorrevole nella parte
inferiore del display, sia testualmente con l'aggiornamento
della fascia oraria in alto. Se si vuole modificare l'attributo
(OFF, T1, T2, T3) di una fascia premere il tasto SET per
entrare in modalità modifica, modificare l'attributo con i
tasti FRECCIA UP/DOWN e premere nuovamente SET per
confermare.
Per passare al giorno della settimana successivo premere
PRG. invece per duplicare un profilo da un giorno all'altro
premere contemporaneamente i tasti FRECCIA UP e MODE;
viene evidenziato il giorno in cui verrà copiato il profilo: per
modificarlo utilizzare i tasti FRECCIA UP/DOWN e confermare
con il tasto SET.
IT
7
All manuals and user guides at all-guides.com
Controllo per terminali
MENU E LISTE PARAMETRI
Per accedere al MENU premere il tasto PRG. Con i tasti
FRECCIA UP/DOWN si scorrono le varie voci del MENU che
sono nell'ordine:
•
•
•
•
3
•
4
•
•
•
IL MENU CONFIGURAZIONE
ELENCO DEI PARAMETRI
DESCRIZIONE
Tipo terminale
idronico
Numero tubi
Sonda aria
Visualizzazione
temperatura
Tipo di ventilazione
Configurazione
valvola
Commutazione
Estate/Inverno
Configurazione
DOUT
Logica uscita
digitale
Resistenza presente No
MANUALE D'USO
È severamente vietata la riproduzione anche parziale di questo manuale
MENU CONFIGURAZIONE (accesso con password 10):
vedere paragrafo dedicato
MENU REGOLAZIONE (accesso con password 77):
vedere paragrafo dedicato
MENU SETUP OROLOGIO (accesso senza password):
impostazione di data, ora e giorno della settimana
MENU FASCE ORARIE (accesso senza password)
MENU RETE E CONNESSIONE (accesso con password
20)
MENU VISUALIZZAZIONE USCITE: visualizzazione
dello stato delle uscite fisiche (sia digitali che 0-10V)
della scheda di potenza
MENU TEST USCITE (accesso con password 30):
forzatura delle uscite fisiche (sia digitali che 0-10V)
della scheda di potenza
MENU INFO: visualizzazione di informazioni sul
software installato.
DEFAULT
3 velocità
2 Tubi
Interfaccia utente
Celsius
Step
Non presente
Da tastiera/seriale
Nessun utilizzo
N.A.
FWECSA
VALORI POSSIBILI
3 velocità; 4 velocità
2 Tubi; 4Tubi
Interfaccia utente
Scheda di potenza
Celsius
Fahrenheit
Step; Modulante
Non presente
On/Off
Modulante
Da tastiera/seriale
Da Ingresso digitale
Auto su temp.acqua
Auto su temp.aria
(vedi paragrafo
dedicato)
N.A.
N.C.
No/Si
