5/ Toestel elektrisch aansluiten
Aansluitregels
-
Elektrische aansluiting is niet toegestaan in de waterzijdige zone.
-
De voedingsspanning van het toestel is 230V/1 50Hz.
-
Het toestel moet rechtstreeks op het elektriciteitsnet worden aangesloten, achter de meerpolige
stroomonderbreker met minstens 3 mm afstand tussen de contactopeningen en zonder
tussenschakelaar.
-
De elektrische aansluiting gebeurt met de kabel van het toestel via een aansluitdoos.
-
Aangezien dit een apparaat van klasse II is, mag het niet worden geaard. De stuurstroomdraad (zwart)
niet aansluiten op de aarding.
-
Het toestel moet rechtstreeks op het elektriciteitsnet worden aangesloten, achter de meerpolige
stroomonderbreker conform de geldende installatieregels.
-
Wanneer de voedingskabel beschadigd is, moet deze worden vervangen door de fabrikant, zijn
naverkoopdienst of ander gekwalificeerd personeel om gevaarlijke situaties te voorkomen.
-
De elektrische en hydraulische circuits moeten gescheiden zijn om elk risico op kortsluiting te
vermijden.
-
Voordat u het toestel op het elektriciteitsnet aansluit, dient u zich ervan te vergewissen dat de
spanning overeenkomt met de spanning die op het typeplaatje van het toestel staat vermeld.
-
De aansluiting op het elektriciteitsnet moet in overeenstemming zijn met de geldende voorschriften.

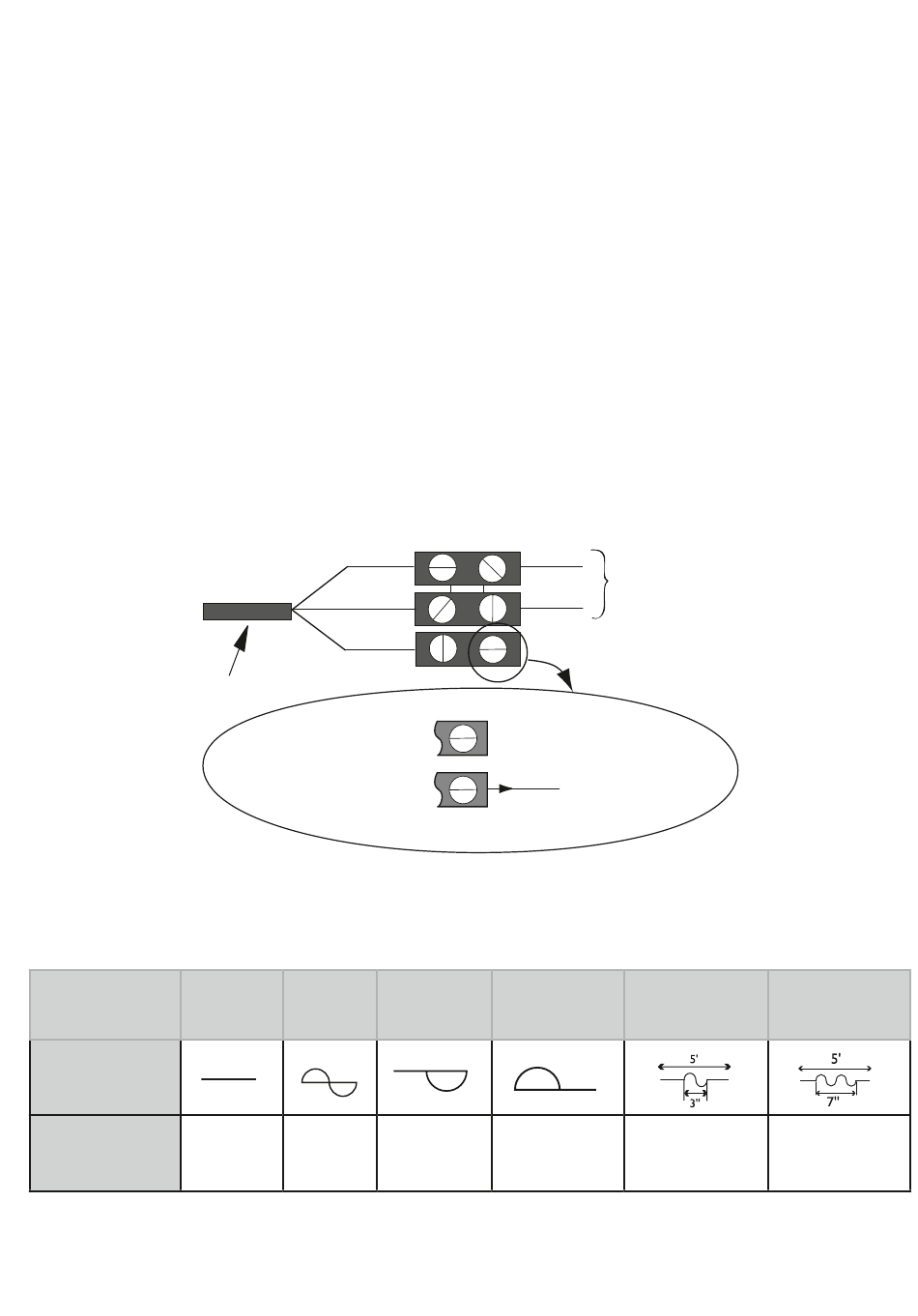

Aansluitschema toestel:
-
Zet de stroomtoevoer uit en sluit de draden aan volgens onderstaand schema.
Toestelkabel
U kunt de stuurdraad aansluiten als uw woning is uitgerust met een thermostaat of een programmaregelaar,
of als uw verwarmingstoestel voorzien is van een compatibele stuurdraaduitgang.
Controleer in dit geval onderstaande punten, afhankelijk van de gekozen modus (Comfort, Eco, ...) om te
kijken of de programmacommando's correct worden doorgestuurd:
DOOR TE
STUREN
SIGNAAL
METING TUSSEN DE
STUURDRAAD EN
DE NULLEIDER
Neem de aanbevelingen in de gebruiksaanwijzing van uw toestel in acht voor de toepassing van een
programma.
Fase=bruin
Nulleider=blauw
Stuurdraad=zwart
1e: Enkel toestel
2e: Slave-toestel
coMfort
eco
0
230
volt
volt
FASE
NULLEIDER
Twee mogelijkheden
Toestel niet gestuurd
De stuurdraad is niet aangesloten
Naar toestel met
programmaregelaar
STOP
VORSTVRIJ
BELASTINGS-
AFSCHAKELING
-115
+ 115
volt
NEGATIEF
POSITIEF
10
Elektriciteitsnet
coMfort
-1° c
230
volt
volt
3
GEDURENDE
s
coMfort
-2° c
230
volt
7
GEDURENDE
s
