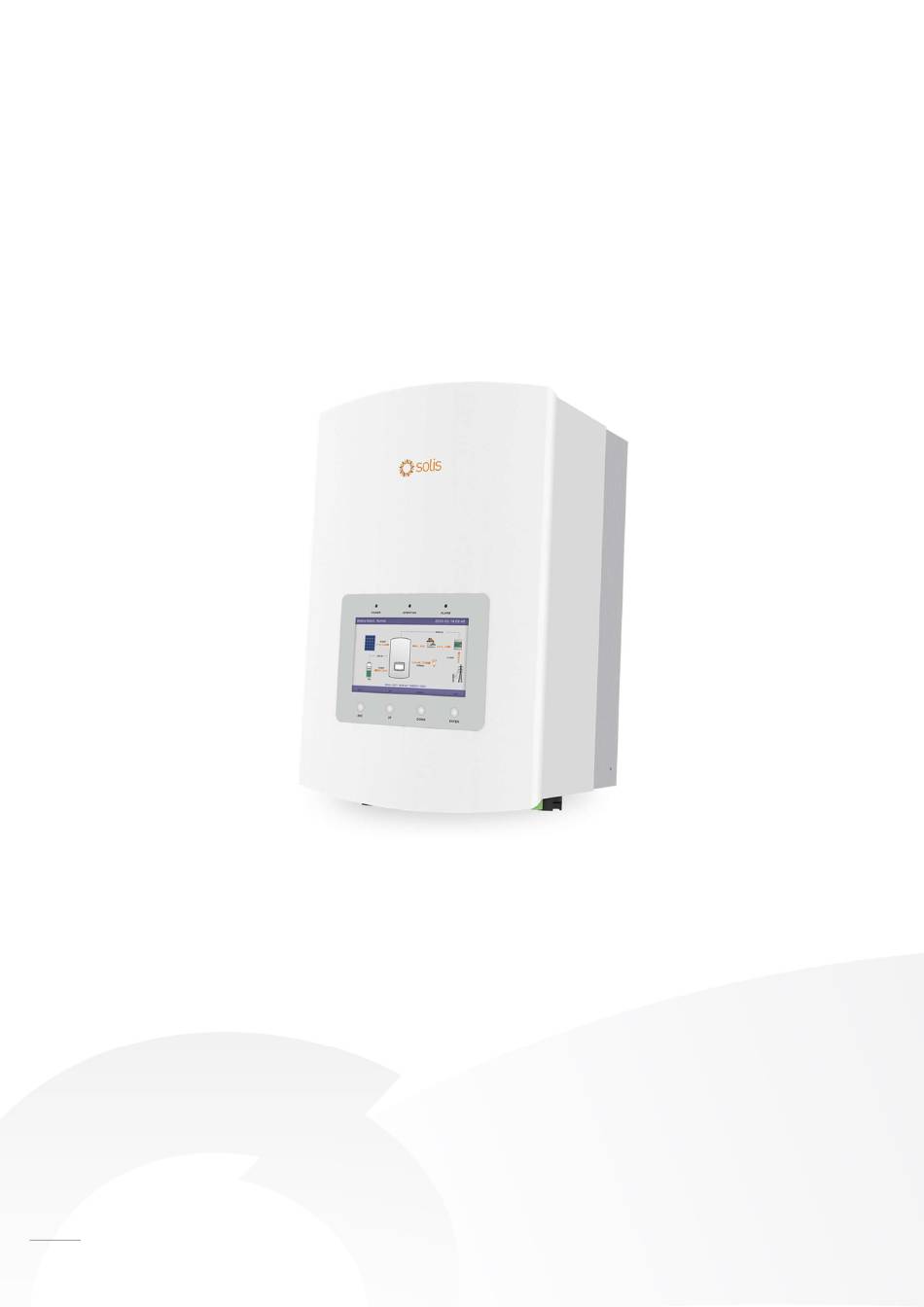

SOLIS 1P EH Handleiding
Met 48v batterijen
Inhoudsopgave
Inhoudsopgave
Gerelateerde Handleidingen voor SOLIS 1P EH
Samenvatting van Inhoud voor SOLIS 1P EH
- Pagina 1 Handleiding 1P EH met 48V batterijen www.solisinverters.com benelux@solisinverters.com V1.0...
-
Pagina 2: Inhoudsopgave
BYD ....................12 Instellen omvormer ..................13 3.1.1. Algemene instellingen ................ 13 3.1.2. Storage Energy Set ................16 Wifi koppelen ....................19 4.1. Via IP-adres ....................19 4.2. Via Solis Cloud app ................... 19 Remote control Solis Cloud................22 www.solisinverters.com benelux@solisinverters.com V1.0... -
Pagina 3: Energiemeter
1. Energiemeter Wat is een energiemeter? Een energiemeter in een batterijsysteem is een meetinstrument dat continu het energieverbruik, de energieopwekking (zoals van zonnepanelen), en de energiestromen naar en van het elektriciteitsnet en de batterij bewaakt. Het apparaat registreert hoeveel energie wordt verbruikt door huishoudelijke apparaten, hoeveel energie wordt opgeslagen in de batterij, en hoeveel energie eventueel naar het net wordt geëxporteerd. -
Pagina 4: Monofasige Energiemeter
1.1. Monofasige energiemeter Belangrijke info: CT-klem: 100A/100mA Klem 1&2: CT-klem met 1: Wit 2: Zwart Let op!!! Als deze andersom aangesloten worden veranderd de richting van de spoel Klem 3&4: Voeding Klem 9&10: RS485/Meter communicatie 9: Rood 10: Zwart www.solisinverters.com benelux@solisinverters.com V1.0... -
Pagina 5: Driefasige Energiemeter (3X400V+N)
1.2. Driefasige energiemeter (3x400V+N) Belangrijke info: CT-klemmen: 120A/40mA Klem 1-4: Aansluiten 3F+N Klem 5&6: Voeding (Moet altijd gevoed worden door L1) Klem 13&14: RS485/Meter communicatie 13: B 14: A Klem 15-20: CT-klem met Even: Wit Oneven: Zwart Let op!!! Als deze andersom aangesloten worden veranderd de richting van de spoel Als deze niet op de juiste voorziene fase zitten meet de meter niet juist www.solisinverters.com benelux@solisinverters.com... -
Pagina 6: Driefasige Energiemeter Delta-Net (3X230V)
1.3. Driefasige energiemeter DELTA-net (3x230V) Belangrijke info: CT-klemmen: 120A/40mA Klem 1: L2 Klem 2: L3 Klem 4: L1 Klem 5&6: Voeding (Moet altijd gevoed worden door L1 & L2) Klem 13&14: RS485/Meter communicatie 13: B 14: A Klem 15-20: CT-klem met Even: Wit Oneven: Zwart Let op!!! Als deze andersom aangesloten worden veranderd de richting van de spoel... -
Pagina 7: Hoe Controleren Of Energiemeter Juist Is Aangesloten
1.4. Hoe controleren of energiemeter juist is aangesloten Wanneer er een digitale meter aanwezig is: 1. Klik op de drukknop van de digitale meter 2. Zoek parameter 1.7.0 & 2.7.0 (1.7.0: Ogenblikkelijk verbruik 2.7.0: Ogenblikkelijke injectie) 3. Vergelijk deze waarde met de waarde van de energiemeter 1P-meter: druk op knop tot je het vermogen ziet in kW. -
Pagina 8: Aansluiten Omvormer
2. Aansluiten omvormer 2.1. Aansluitingen omvormer PV-ingangen Aansluiten van PV strings DC-switch DC-schakelaar Batterij connectie Voeding batterij AC connectie Grid netaansluiting Back-up aansluiting AC connectie Back-up (altijd onder spanning) Dongle aansluiting / RS485 aansluiting COM poort (EMS) Meter communicatie Meter aansluiting Batterij communicatie CAN aansluiting www.solisinverters.com... -
Pagina 9: Aansluiten Batterij
2.2. Aansluiten Batterij 2.2.1. Dyness Bij het aansluiten van de master batterij moeten volgende aansluitingen gebeuren: 1. DC verbindingen via een kabel set naar de zekering en zo naar de omvormer. 2. CAN verbinding (UTP kabel) naar de omvormer. (Pin4&5 Blauw en Blauw-wit) Bij meerdere batterijen (doorlussen van batterij naar batterij): 1. -
Pagina 10: Pylontech
2.2.2. Pylontech US-reeks Bij het aansluiten van de master batterij moeten volgende aansluitingen gebeuren: 1. DC verbindingen via een kabel set naar de zekering en zo naar de omvormer. 2. CAN verbinding (UTP kabel) naar de omvormer. (Pin4&5 Blauw en Blauw-wit) Bij meerdere batterijen (doorlussen van batterij naar batterij): 1. - Pagina 11 L-reeks + Pelio Bij het aansluiten van de L1 en Pelio aan de omvormer hebben we steeds 2x power kabel + (rood) & - (zwart). Deze worden aangesloten op de juiste connectoren. Daarnaast moet de CAN-kabel aangesloten worden op de CAN-poort van de batterij. (Pin4&5 Blauw en Blauw-wit) www.solisinverters.com benelux@solisinverters.com...
-
Pagina 12: Byd
2.2.3. BYD Battery Box Premium – LVS & LVM Bij het aansluiten van LVS & LVM aan de omvormer hebben we steeds 2x power kabel + (rood) & - (zwart). Deze worden aangesloten op de juiste connectoren. Let op! De BYD kabel geeft standaar M8 kabelschoenen, Deze kunnen niet rechtstreeks gekoppeld worden op de omvormer. -
Pagina 13: Instellen Omvormer
3. Instellen omvormer 3.1.1. Algemene instellingen Eerst en vooral starten we met het instellen van de taal. Hier hebben we de mogelijkheid tussen Engels en Chinees. Het met stippellijntjes gearceerde vakje is het gene die selecteert. Mocht u toch het verkeerde vakje hebben geselecteerd, kunt u met volgende combinatie de taal aanpassen : 1. - Pagina 14 Als u op Enter drukt gaat u naar het Main Menu, hier hebt u 4 keuzes. 1. Information : Alle informatie over de installatie 2. Settings : Algemene instellingen zoals datum en tijd 3. Advanced information : Informatie zoals foutmeldingen 4.
- Pagina 15 Hier hebben we 3 belangrijke instellingen: 1. Select Standaard (het juiste net kiezen → Nederland: EN50549NL België: C10/11) 2. Storage Energy Set (instellingen i.v.m. de werking van het systeem) 3. Export power Set (instellen van de Exportbegrenzing) ➔ Afhankelijk van de wetgeving, premie voorwaarden en strategie van het bedrijf www.solisinverters.com benelux@solisinverters.com V1.0...
-
Pagina 16: Storage Energy Set
3.1.2. Storage Energy Set Hier hebben we 4 belangrijke parameters die moeten worden ingesteld: Control Parameter, hier wordt de back-up functie in- of uitgeschakeld. Dit gebeurd door Backup Supply te plaatsen op Enable/Disable. www.solisinverters.com benelux@solisinverters.com V1.0... - Pagina 17 Battery Select, Hier moet de juiste batterij aangeduid worden. Daarnaast kunt u ook de Overdischarging (tot waar de batterij verbruik zal coveren) en de Forcecharge (wanneer de batterij geforceerd zal worden geladen door het net, zodat de batterij nooit helemaal leeg wordt getrokken. Standaard instellen op SOC 20% &...
- Pagina 18 Meter Select, Hier moet de juiste meter aangeduid worden. (Eastron 1ph meter/Eastron 3ph meter) Storage Mode Select, hier kunt u de werking van de omvormer instellen. - Self-Use: Time of Use: Moet op “STOP” geplaatst worden. Charging from grid: Moet op “ALLOW” geplaatst worden. - Feed in priority (voorrang aan injectie) - O -grid mode (werkt het systeem volledig o -grid) - Reserve Battery (houdt de batterij altijd op de ingestelde capaciteit)
-
Pagina 19: Wifi Koppelen
4. Wifi koppelen 4.1. Via IP-adres 1. Zoek via uw smartphone naar Solis(Serienr.) 2. Maak verbinding met dit wifinetwerk 3. Surf in uw browser naar het IP adres 10.10.100.254 4. Inloggen: ✔ User = admin ✔ Wachtwoord = Zelf te kiezen bij eerste login 5. - Pagina 20 3. Druk op Browser configuratie 4. Verbind met de wifi van de datalogger (D_S/n stick. & Wachtwoord: 123456789) 5. Login op de stick, bij eerste inlog kies een wachtwoord www.solisinverters.com benelux@solisinverters.com V1.0...
- Pagina 21 6. Connecteer met het juiste wifi netwerk van de klant, daarna is de configuratie compleet. www.solisinverters.com benelux@solisinverters.com V1.0...
-
Pagina 22: Remote Control Solis Cloud
5. Remote control Solis Cloud 1. Ga naar de installatie op Solis Cloud 2. Ga naar Device en klik op het s/n van de omvormer www.solisinverters.com benelux@solisinverters.com V1.0... - Pagina 23 3. Klik op Inverter Control (rechts boven) en vul uw wachtwoord in 4. Ga naar de gewenste instelling. Klik op Read Batch (oranje knop. Daarna zullen de settings uitgelezen worden en kunnen deze aangepast worden. www.solisinverters.com benelux@solisinverters.com V1.0...
