9
Aanpassing aan de CV-installatie
CV-pomp
Als een hogere spreiding tussen verwarmingsaanvoer- en
retourtemperatuur dan 5 K gewenst is of als het drukverlies
van de CV-installatie ver onder de af fabriek ter beschikking
gestelde resttransporthoogte ligt, kunt u het pompvermo-
gen reduceren (¬ tab. 9.6, menu C10).

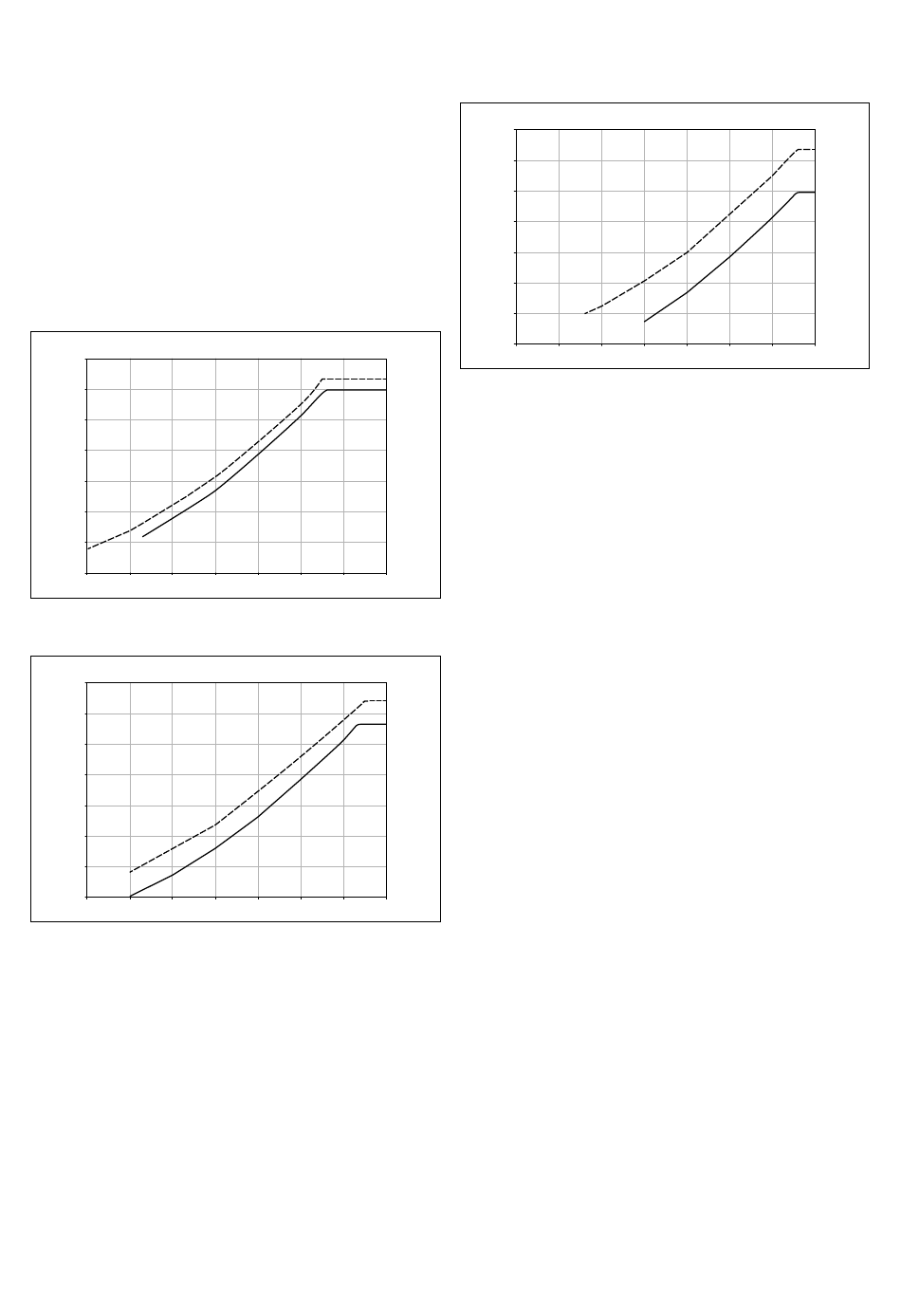

In de volgende diagrammen is weergegeven hoe de instel-
ling van de pompsturing op de resttransporthoogtes bij
nominale volumestromen voor een spreiding over de ver-
warmingszijde van 5 en 10 K effect heeft.
[ mbar ]
700
600
500
400
300
10 K /504 l/h
200
100
0
30
40
50
9.4 Diagram vermogensoptimalisatie CV-pomp VWS 63/3
[ mbar ]
700
600
500
400
300
10 K /698 l/h
200
100
0
30
40
50
9.5 Diagram vermogensoptimalisatie CV-pomp VWS 83/3
74
5 K /1019 l/h
60
70
80
90
100 [ % ]
5 K /1370 l/h
60
70
80
90
100 [ % ]
[ mbar ]
700
600
500
400
300
10 K /902 l/h
200
100
0
30
40
50
9.6 Diagram vermogensoptimalisatie CV-pomp VWS 103/3
Installatiehandleiding geoTHERM exclusiv 0020132506_00
5 K /1787 l/h
60
70
80
90
100 [ % ]
