3.
Gebruik de meegeleverde boorsjabloon om het
montagegebied van de domecamera te markeren. Leid,
afhankelijk van hoe u de verbindingskabels wilt leiden,
deze vanuit de zijkant van de domebehuizing of door het
montageoppervlak.
Boor de drie schroefgaten in het plafond door het
montageoppervlak met de meegeleverde boorsjabloon.
Gebruik nummer '1' als referentieeleverde boorsjabloon.
Gebruik nummer '1' als referentie.
4.
Om het kabelharnas door het montageoppervlak te leiden,
snijdt u een opening voor de kabel in het
montageoppervlak, verwijs naar de letter "A" op de
boorsjabloon. Sla deze stap over als u de kabels langs de
oppervlakte wilt leiden.
5.
Bevestig de camera aan het montageoppervlak. Zet de
camera vast met de meegeleverde schroeven en pluggen,
zoals hieronder wordt getoond.
6.
Sluit de overeenstemmende kabels aan.
Om de IP domecamera met VF-lens en de IP domecamera
met gemotoriseerde lens te monteren op een 1- of 2-weg
elektrische doos:
1.
Volg stappen 1 t/m 3 in de bovenstaande sectie "om de IP
domecamera met VF lens en de domecamera met
gemotoriseerde IP lens te monteren op een oppervlak".
2.
Installeer de montageplaatadapter op een enkelvoudige
elektrische doos, in overeenstemming met nummer "2" op
de adapterplaat, of op een dubbele elektrische doos in
overeenstemming met nummer "1" op de adapterplaat.
3.
Leid de kabels door het midden van de adapterplaat en
sluit de overeenstemmende kabels aan in de elektrische
doos.
4.
Bevestig de dome op de adapterplaat.
10 / 16
5.
Sluit de video-uitgangsconnector aan op de monitor. Sluit
de voedingskabel aan op de voedingsbron.
6.
Stel het beeld en de focus in.
a)
drie-assenaanpassing.
Bekijk het camerabeeld via de monitor. Roteer de
lensmontage (zie afbeelding onderaan) om de
draaipositie (panning) van de camera aan te passen.
Draai de montage op en neer om de kantelpositie van
de camera aan te passen. Draai de binnenste
lensmontage om de gewenste toezichtshoek te
verkrijgen.
B) Zoominstelling en scherpstelling.
Maak de zoomhendel los en beweeg de hendel tussen
T(Tele) en W(Wide=Groothoek) om de juiste beeldhoek
te verkrijgen.
c)
Zet de zoomhendel vast.
Maak de scherpstellingshendel los en beweeg de
hendel tussen F(Far=Veraf) en N(Near=Dichtbij) om de
optimale scherpstelling te bereiken. Zet de
scherpstellingshendel vast.
Kanteling
De IP domecamera met vaste lens monteren
Ga als volgt te werk om de IP dome-camera met vaste lens
op een oppervlak te monteren:
1.
Gebruik de meegeleverde boorsjabloon om het
montagegebied te markeren. Boor bevestigingsgaten in
het oppervlak met behulp van de gaten met nummer '1' op
de boorsjabloon.
Om het kabelharnas door het montageoppervlak te leiden,
snijdt u een opening voor de kabel in het
montageoppervlak, verwijs naar de letter "A" op de
boorsjabloon. Sla deze stap over als u de kabels langs de
oppervlakte wilt leiden.

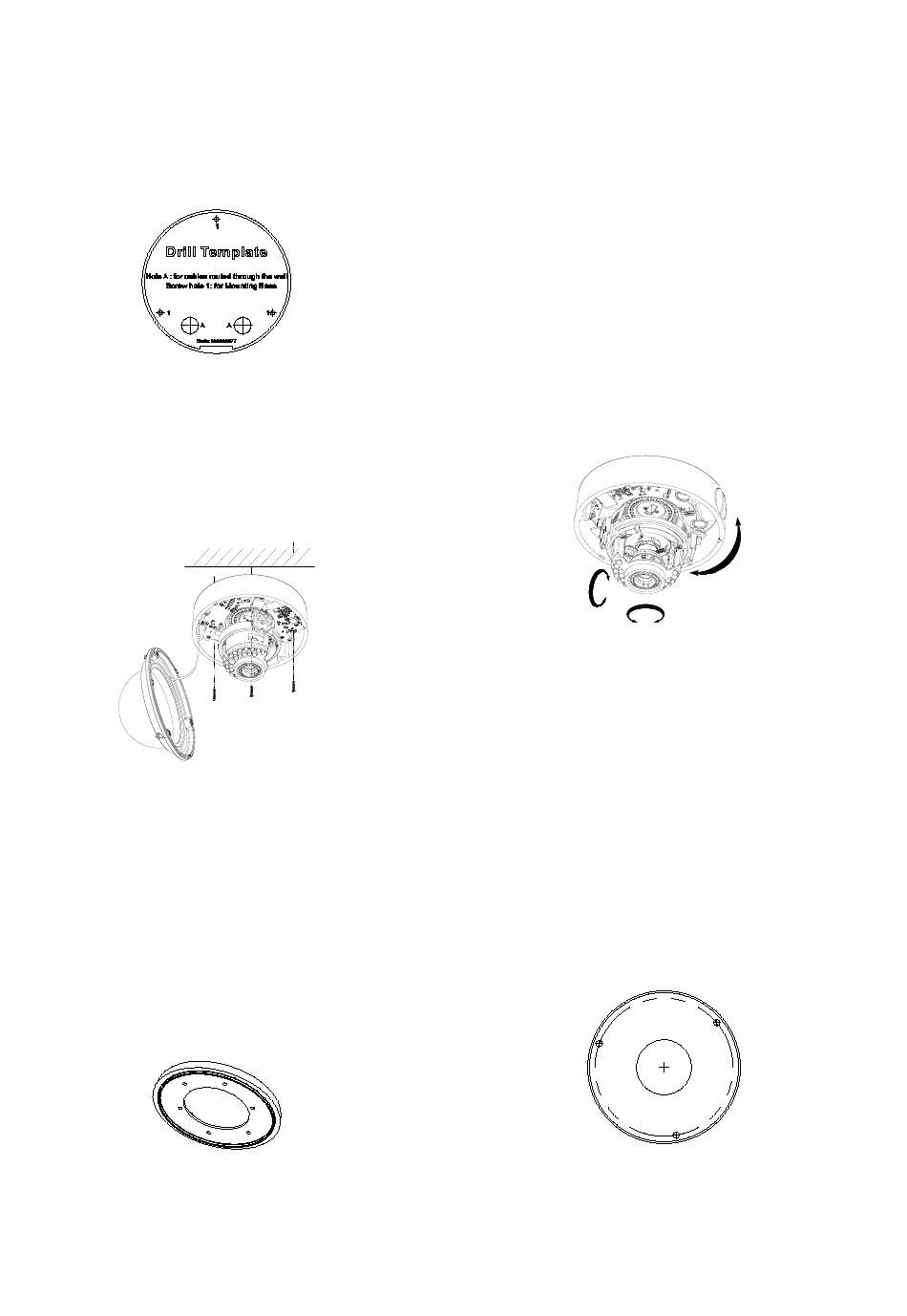

1
Hole A: for cables routed through the ceiling
screw hole 1: for Mounting Base
2.
Gebruik de meegeleverde Torx-sleutel om de schroeven
los te maken en de domebehuizing te verwijderen.
P/N 1073188-NL • REV D • ISS 23AUG17
Draaiing
Draaiing
1
A
Drill Template
1
