5.
Maak de borgschroef vlakbij de lensmontage los met de
Torx-sleutel. Lijn het gereedschap voor lensverstelling uit
met de twee kleine gaatjes op de cameramontage. Draai
de cameramontage met behulp van het gereedschap voor
lensverstelling totdat de lens in de juiste locatie is
geplaatst. Met het gereedschap kan ook de kantelhoek
worden versteld.
Borgschroef
Draaien
Kantelen
6.
Plaats het deksel van de domebehuizing terug aan de
voet van de camera.

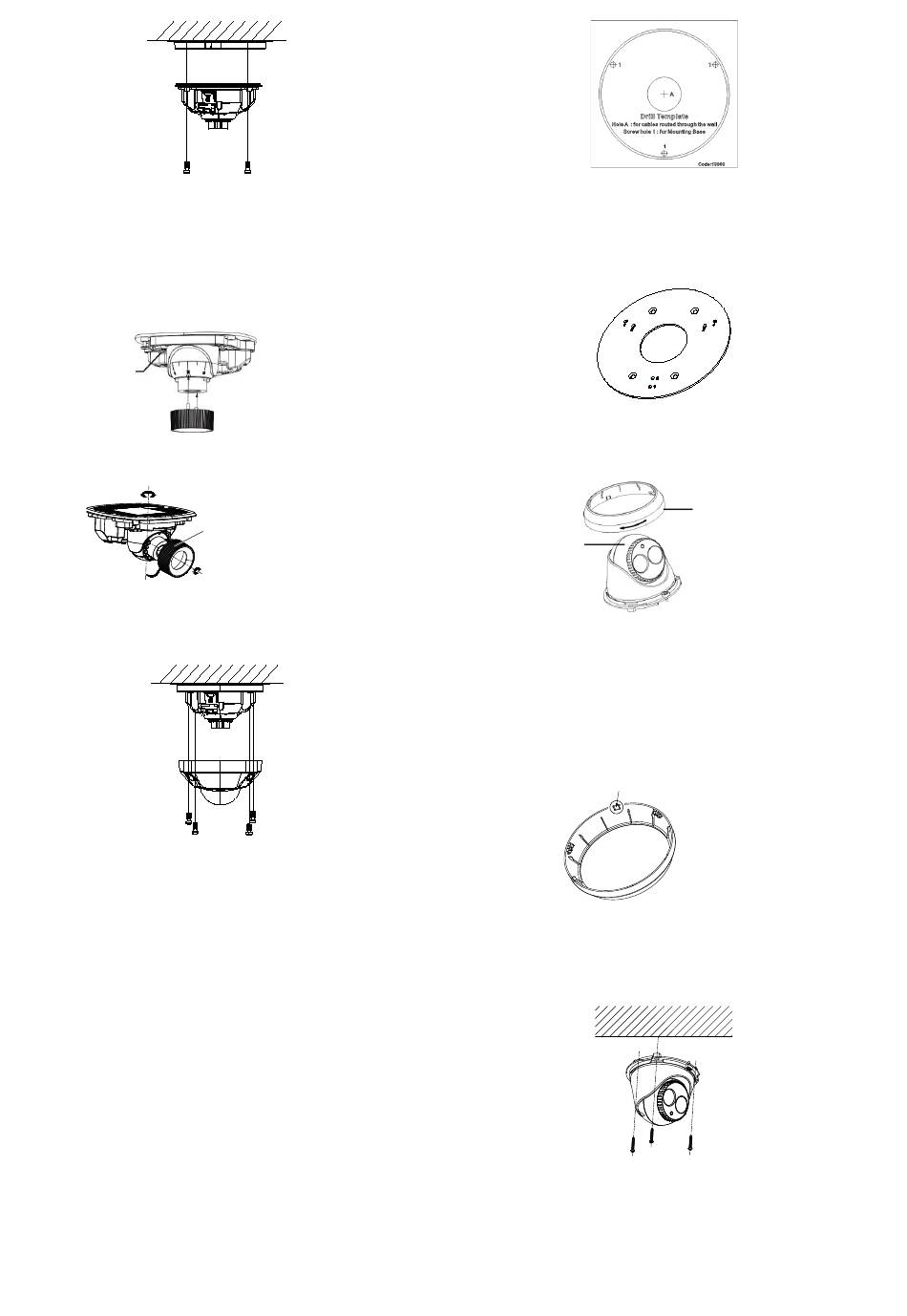

De IP bolcamera monteren
Ga als volgt te werk om de IP bolcamera op een oppervlak
te monteren:
1.
Gebruik de meegeleverde boorsjabloon om het
montagegebied te markeren. Boor bevestigingsgaten in
het oppervlak met behulp van de gaten met nummer '1' op
de boorsjabloon.
Om het kabelharnas door het montageoppervlak te leiden,
snijdt u een opening voor de kabel in het
montageoppervlak, verwijs naar de letter "A" op de
boorsjabloon. Sla deze stap over als u de kabels langs de
oppervlakte wilt leiden..
12 / 16
Gereedschap voor
lensverstelling
Draaiing
Gebruik de meegeleverde adapterplaat als u de
bolcamera op een wandmontage of een ander accessoire
wilt installeren. Maak de adapterplaat vast aan het
accessoire met de drie PM4X8-schroeven, in
overeenstemming met nummer '2'.
2.
Draai de trimring linksom in om deze te verwijderen van
de camera.
Lensmontage
3.
Er zijn twee opties om de kabels te leiden.
Leid de kabels direct vanuit de onderkant van de camera
of via het toegangspunt aan de zijkant zoals hieronder
wordt weergegeven. Verwijder een van de openingen (met
behulp van een tang) op de rand van de trimring om
kabeltoegang te verlenen.
Toegangspunt aan de zijkant
4.
Verbind de bijbehorende voedingskabel en netwerkkabels.
5.
Bevestig de camera aan het montageoppervlak met de
meegeleverde bevestigingsmaterialen.
6.
De lens afstellen.
a)
Draai de borgschroef los met een Philips-
schroevendraaier .
P/N 1073188-NL • REV D • ISS 23AUG17
Trimring
