GRE MANGO Handleiding pagina 70
MONTAGE DES
SANGLES METALLIQUES
x1B
PV1335
PG
PEU
TM69

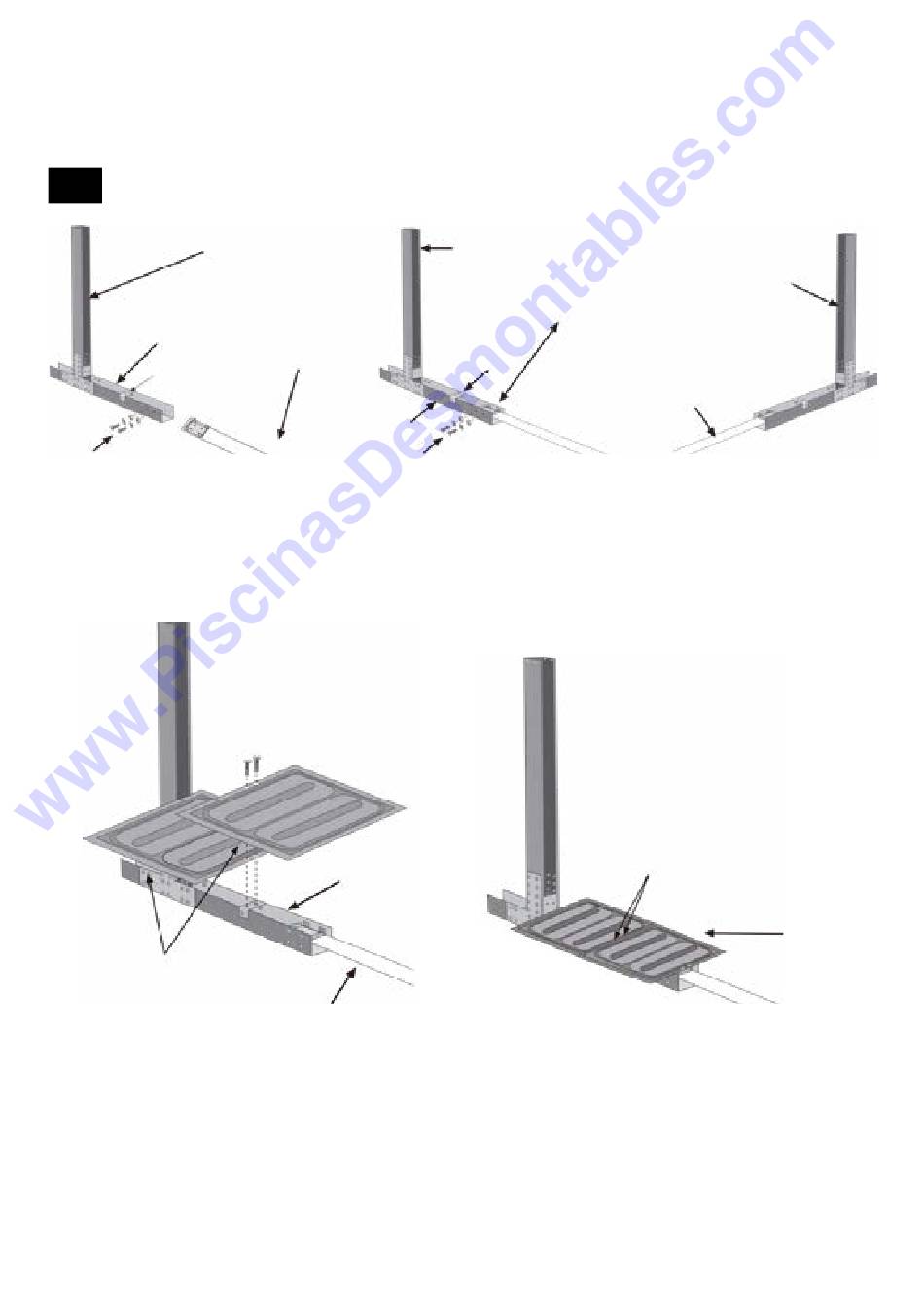

MONTAGE DES SANGLES METALLIQUES (CN) AUX COLONNES (C) :
• Visser la pièce PEU aux deux trous supérieurs au centre de la pièce PG.
• Visser l'extrémité de chaque sangle (CN) aux deux trous supérieurs de l'extrémité de chaque PG avec les 4 vis TM6 et 2
écrous chacune TM69 (bien serrés).
• Finalement, visser les autres extrémités des sangles à l'extrémité correspondante du PG de la colonne C (PV1335).
AP
Mettre l'Ailette AP en faisant coïncider ses 2 orifices avec les 2 orifices de la pièce PEU et les fixer avec 2 vis TM640.
(Mettre les ailettes AP, après avoir introduit les supports montés dand la fosse préparée auparavant).
CN
PG
TM69
TM640
x2
PG
CN
PV1335
CN
PEU
70
PV1335
CN
AP x2
