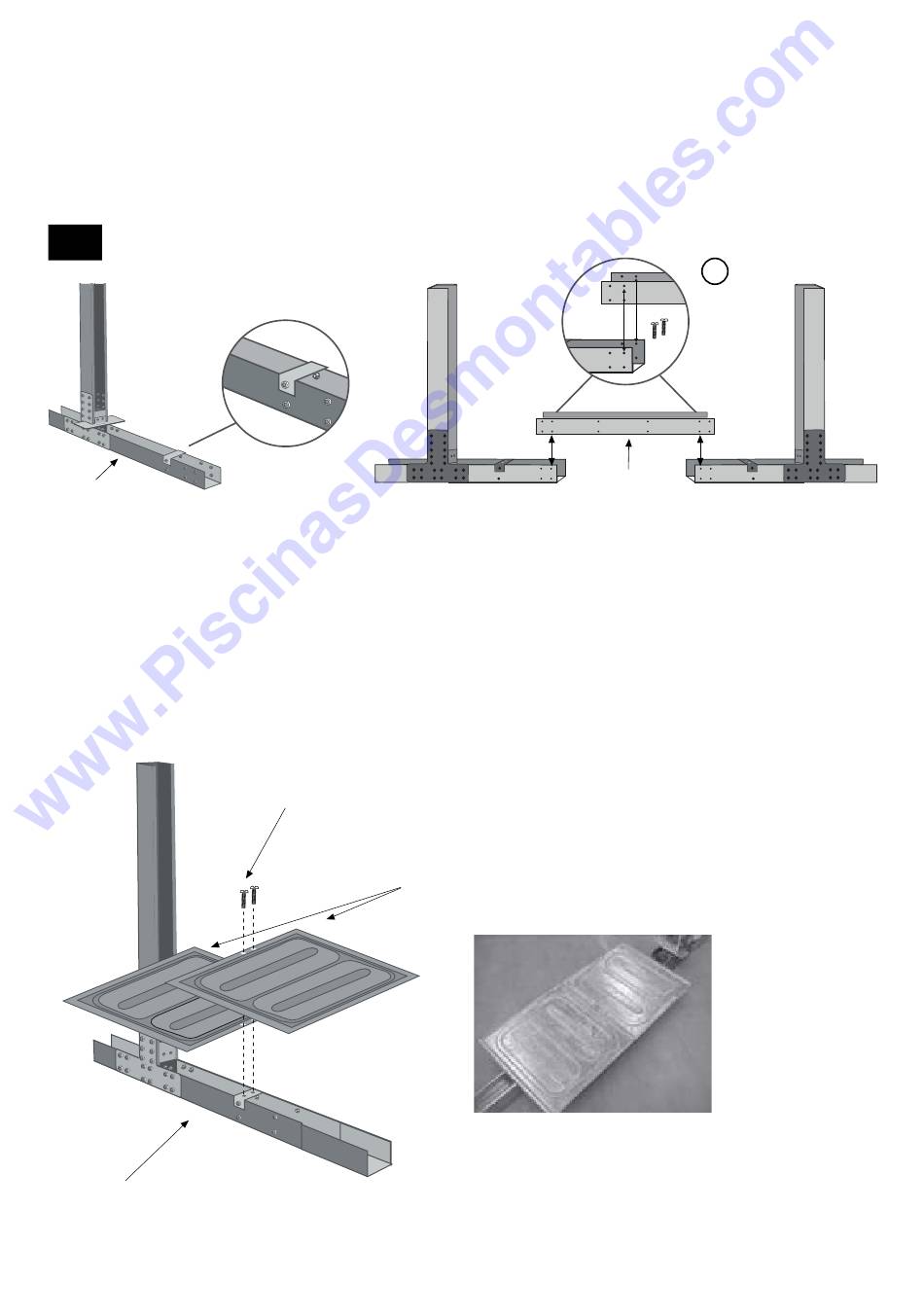

MONTAGGIO DELLE
TRAVERSE E DELLE COLONNE
x3A
PG
IMPORTANTE:
Posizionare nel seguente ordine:
1- Cinghia metallica (x1A) nel senso della lunghezza, in modo da appoggiarla sul fondo del canale.
2- Posizionare gli altri tre elementi (3B) come indicato nello schema.
• Prendere una traversa tipo Pezzo E e fissarla alla traversa PG con le viti TV.
• Infine, posizionare l'altra traversa PG sulla colonna PV1335 già collocata in precedenza.
PG
TM640
x2
AP
85
E
NOTA: tra le traverse PG, vi è solo
una barra (pezzo E)
Per montare il pezzo PG con il pezzo E:
Far coincidere i fori posti all'estremità del pezzo PG con
quelli situati all'interno (seconda linea) del pezzo E.
*
