CAME TRA03 Installatiehandleiding
Compleet systeem voor rf-bedieningen
Inhoudsopgave
Quick Links
Inhoudsopgave
Gerelateerde Handleidingen voor CAME TRA03
Samenvatting van Inhoud voor CAME TRA03

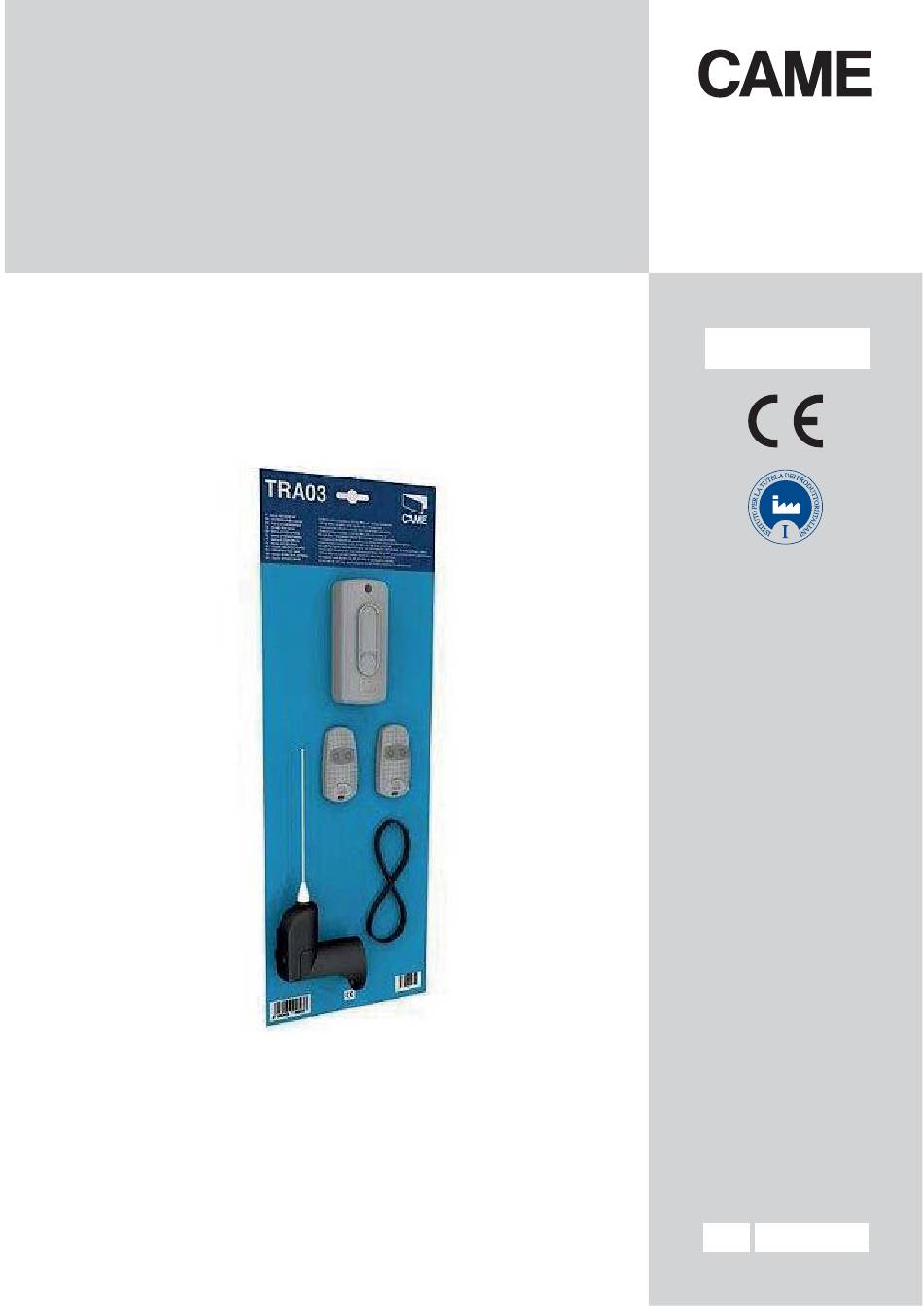

- Pagina 1 COMPLEET SYSTEEM VOOR RF-BEDIENINGEN FA 00 609- NL INSTALLATIEHANDLEIDING TRA03 Nederlands...
-
Pagina 2: Beschrijving
Waarschuwingen • Alvorens te beginnen met de installatie en de verrichtingen die de fabrikant voorschrijft, dient u aandachtig de instructies te lezen. • De installatie, programmering, inwerkingstelling en het onderhoud van het product mogen uitsluitend door gekwalifi ceerd technisch en speciaal daarvoor opgeleid personeel worden uitgevoerd, met inachtneming van de geldende normen, inclusief die m.b.t. -
Pagina 3: Installatie
INSTALLATIE Controles vooraf ⚠ Alvorens verrichtingen uit te voeren in het apparaat, dient u de stroom uit te schakelen. • Installeer niet meerdere ontvangers op minder dan 4-5 m van elkaar om werkingsstoringen te voorkomen. • De ontvanger moet altijd uitgerust zijn met de antenne. De antenne moet zo hoog mogelijk van de grond en ver van constructies van metaal of gewapend beton worden geplaatst. - Pagina 4 Beschrijving van de onderdelen 1. Geheugentoets uitgang OUT1; 2. Geheugentoets uitgang OUT2; 3. Toets voor wissen van het volledige geheugen. 4. Signaleringsled; 5. Connector voor het insteken van de memory roll-kaart; 6. Dipswitch: 1 voeding, 2 besturing OUT2; 7. Klemmenbord voor aansluitingen; 8.
-
Pagina 5: Beschrijving Van De Onderdelen
TOP-433N Beschrijving van de onderdelen 1. Antennestaaf 2. Bovenste deel van de houder 3. Printplaat 4. Bevestigingspen 5. RG58-kabel 6. Klemmen van de printplaat 7. Onderste deel van de houder Kabel Mantel 8. Bevestigingsschroeven voor antenne/beugel 9. Bevestigingsbeugel 10. Bus met schroefdraad Assemblage - Draai de staaf ①... -
Pagina 6: Codes Opslaan
DE RF-BEDIENING ACTIVEREN Codes opslaan ⚠ De Memory Roll MOET verwijderd zijn. ① Druk op de geheugentoets 1e kanaal (OUT1) tot de signaleringsled gaat knipperen; ② druk op een toets van de zender die u wilt opslaan. De led blijft even branden. ... -
Pagina 7: Codes Verwijderen
CODES VERWIJDEREN Druk op de toets CLEAR tot de led gaat branden (circa 10”). Alle opgeslagen zenders worden verwijderd. CODES VAN DE RE NAAR DE MEMORY ROLL KOPIËREN ⚠ Alvorens de memory roll-kaart te plaatsen of verwijderen dient u de netstroom uit te schakelen. - Plaats de memory roll-kaart;... - Pagina 8 BUITEN GEBRUIK STELLEN EN SLOPEN ☞ CAME S.p.A. is houder van het ISO-certificaat voor milieubeheer UNI EN ISO 14001 en past deze norm toe in zijn fabrieken om het milieu te beschermen. CAME beschouwt milieubehoud als een van de steunpilaren van zijn bedrijfs- en...
