TOP-433N

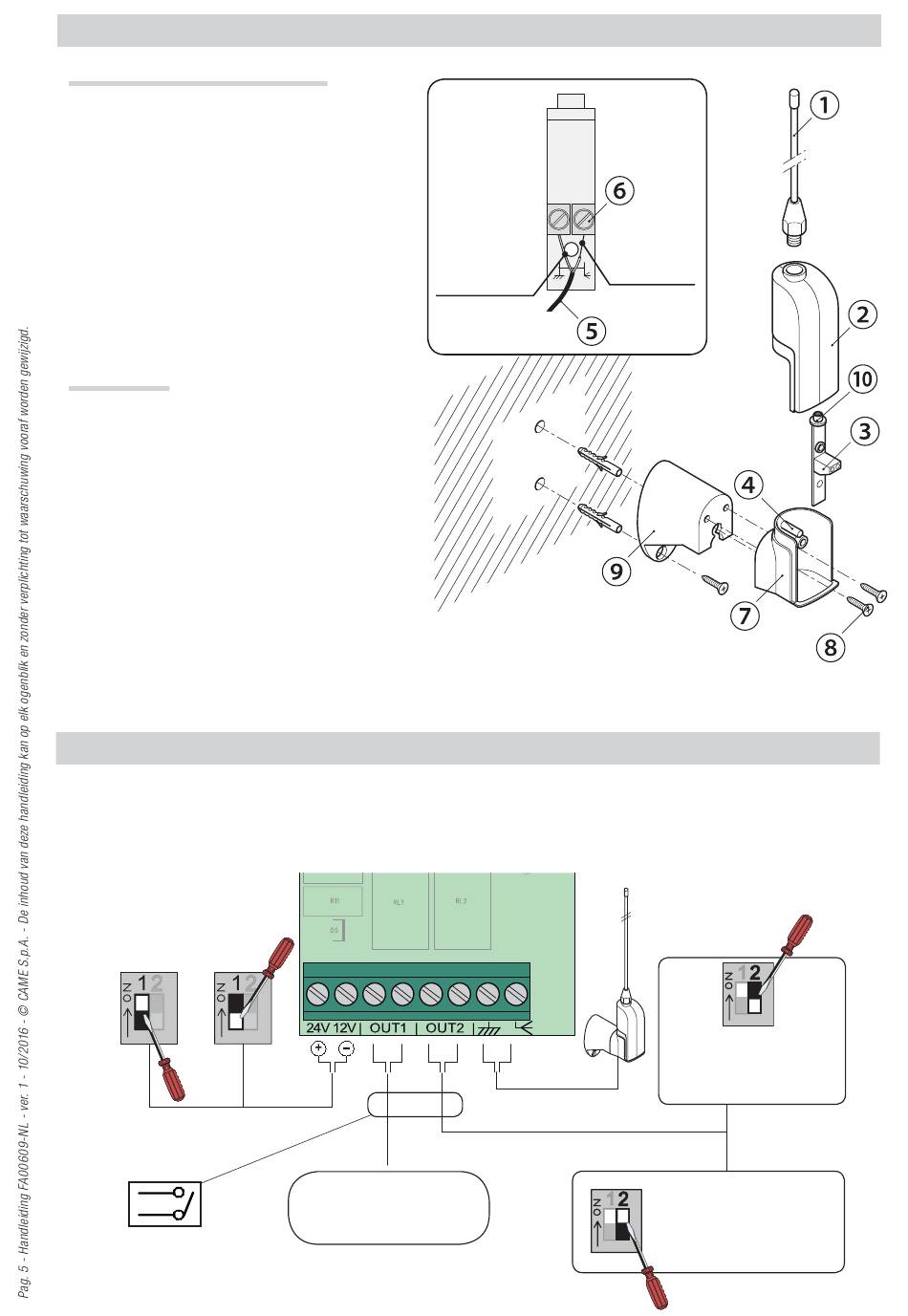

Beschrijving van de onderdelen
1. Antennestaaf
2. Bovenste deel van de houder
3. Printplaat
4. Bevestigingspen
5. RG58-kabel
6. Klemmen van de printplaat
7. Onderste deel van de houder
8. Bevestigingsschroeven voor antenne/beugel
9. Bevestigingsbeugel
10. Bus met schroefdraad
Assemblage
- Draai de staaf ① los van de antenne en haal
de twee halfschalen ② van de houder van
elkaar;
- Haal de printplaat ③ van de bevestigingspen ④;
- Sluit de coaxiale kabel RG58 ⑤ aan de
klemmen ⑥ van de antenneprintplaat aan;
- Plaats de printplaat weer op de
bevestigingspen, breng de halfschalen weer
samen ② ⑦ en bevestig het geheel door de
staaf op de bus met schroefdraad ⑩ van de
printplaat te draaien;
- Zet de antenne in de gewenste positie vast
met de steunbeugel ⑨.
ELEKTRISCHE AANSLUITINGEN
⚠ Alvorens verrichtingen uit te voeren in het apparaat, dient u de stroom uit te schakelen.
Sluit de kabel RG58 op de juiste klemmen aan.
Dip 1 ON
Dip 1 OFF
12 V
24 V
AC/DC
AC/DC
max 1A 24 V DC
resistieve belasting
Mantel
besturing:
altijd "monostabiel"
Kabel
OFF
besturing:
"monostabiel"
ON
besturing: "bistabiel"
