NO
Sanicubic 2 SC
Tømming 2"
VEDLEGG B: RESERVEDELSLISTE

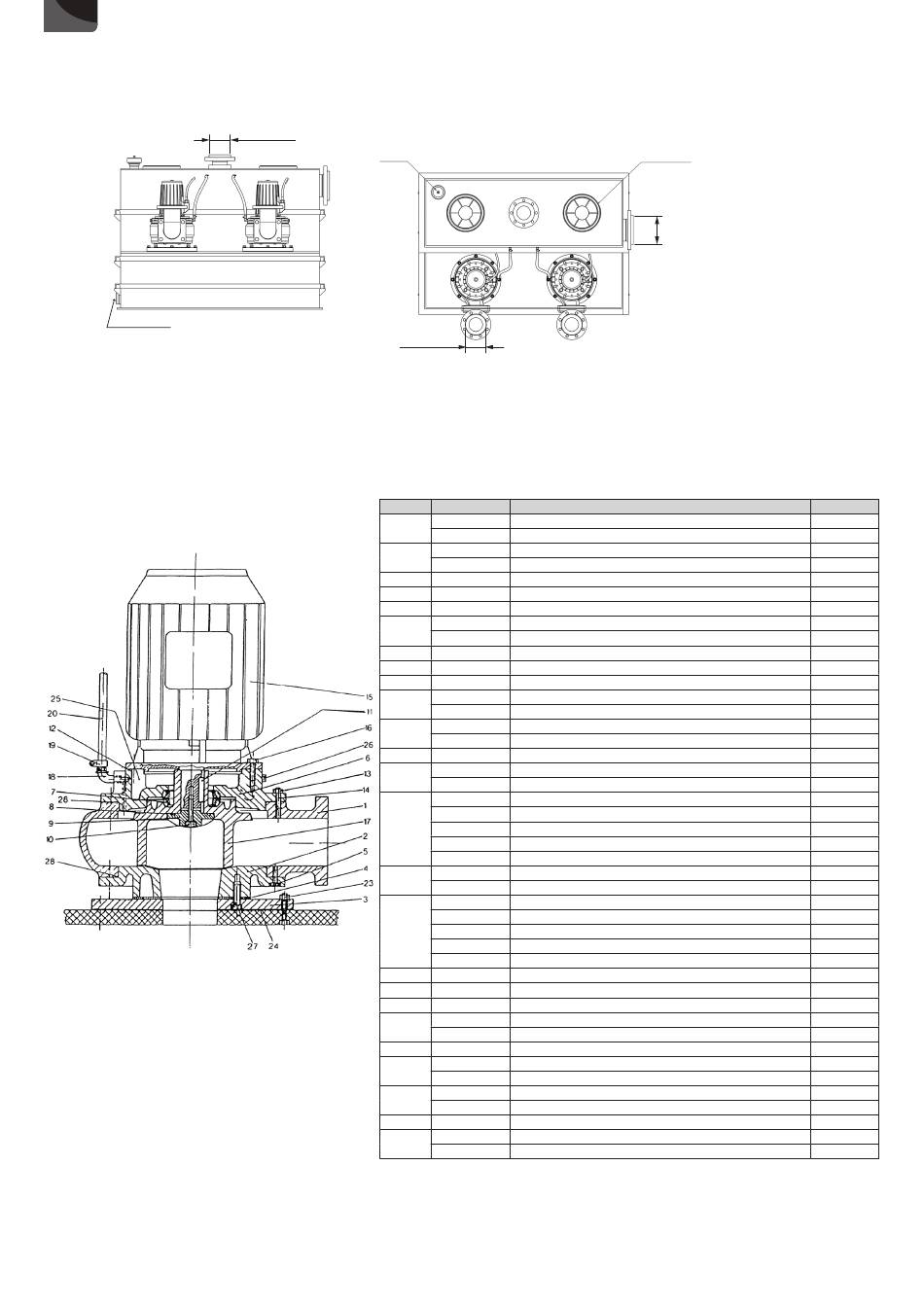

Snittegning av pumpa
Ventilasjon
DN100
Dykkrør
Utløpet
DN100
NUM.
1
2
3
4
5
6
7
8
9
10
12
13
15
16
17
18
19
20
23
24
25
26
27
28
ARTIKKELREF.
ZE1384
Pumpehus SANICUBIC® SC 3,0 et 4,0
ZE1138
Pumpehus SANICUBIC® SC 5,5 et 7,5
ZE1129
Deksel QSHE/101 SANICUBIC® SC 3,0 et 4,0
120141
Deksel QSHE/100Z-3 SANICUBIC® SC 5,5 et 7,5
200 005
Festeplate med flens
ZE1566
Flat tetning 340 x 105 x 3
117724
Sekskanthodeskrue M10x25
145015
Pakningsstøtte GG SANICUBIC® SC 3,0 et 4,0
145023
Pakningsstøtte GG SANICUBIC® SC 5,5 et 7,5
279950
Dynamisk tetning 3,0 et 4,0 kW
80115
Tetning av herdet støpejern 5,5 et 7,5 kW
80114
O-ring 50 x 3
120127
Impeller cap SANICUBIC® SC 3,0 et 4,0
120143
Impeller cap SANICUBIC® SC 5,5 et 7,5
ZE1237
Sekskanthodeskrue M 10 x 30
145013
Tetting vaskemaskin Cu 10 x 20 x 2,0 mm
60107
O-ring 190 x 3
ZE1237
Sekskanthodeskrue M 10 x 30 SANICUBIC® SC 3,0 et 4,0
ZE1516
Sekskanthodeskrue M 12 x 30 SANICUBIC® SC 5,5 et 7,5
111103
Motorenhet 3,0 kW med rotor
111104
Motorenhet 4,0 kW med rotor
111107
Motorenhet 5,5 kW med rotor
111108
Motorenhet 7,5 kW med rotor
22936
Motorenhet 4,0 kW med rotor 60 Hz
ZE1130
Sekskanthodeskrue M 12 x 25
ZE1302
Elastisk skive B 12
120134c
Rotor D=200 mm, 3,0 kW
120134e
Rotor D=220 mm, 4,0 kW
120142a
Rotor D=230 mm, 5,5 kW
120142b
Rotor D=250 mm, 7,5 kW
22822
Rotor D=184 mm, 4,0 kW 60 Hz
117031
Vinklet kontakt R 3/8"
ZE1582
Slangeklemme
117030
Tappeslange
ZE1382
Sekskantmutter M 12
ZE1302
Elastisk ring B 12
ZE1121
Flat tetning DN 100
14009
Oljebad 0,8 l, SANICUBIC® SC 3,0 et 4,0
14009
Oljebad 1,0 l, SANICUBIC® SC 5,5 et 7,5
140025
Plugg for etterfylling av olje G 3/8"
140030
Tetningsring 17 x 22 x 1,5 mm, Cu
ZE1647
Skrue med innvendig sekskanthode M 16 x 30
120131
O-ring 236 x 3 SANICUBIC® SC 3,0 et 4,0
120139
O-ring 270 x 3 SANICUBIC® SC 5,5 et 7,5
82
Dekselet
til styringen
Innløpet
DN150
