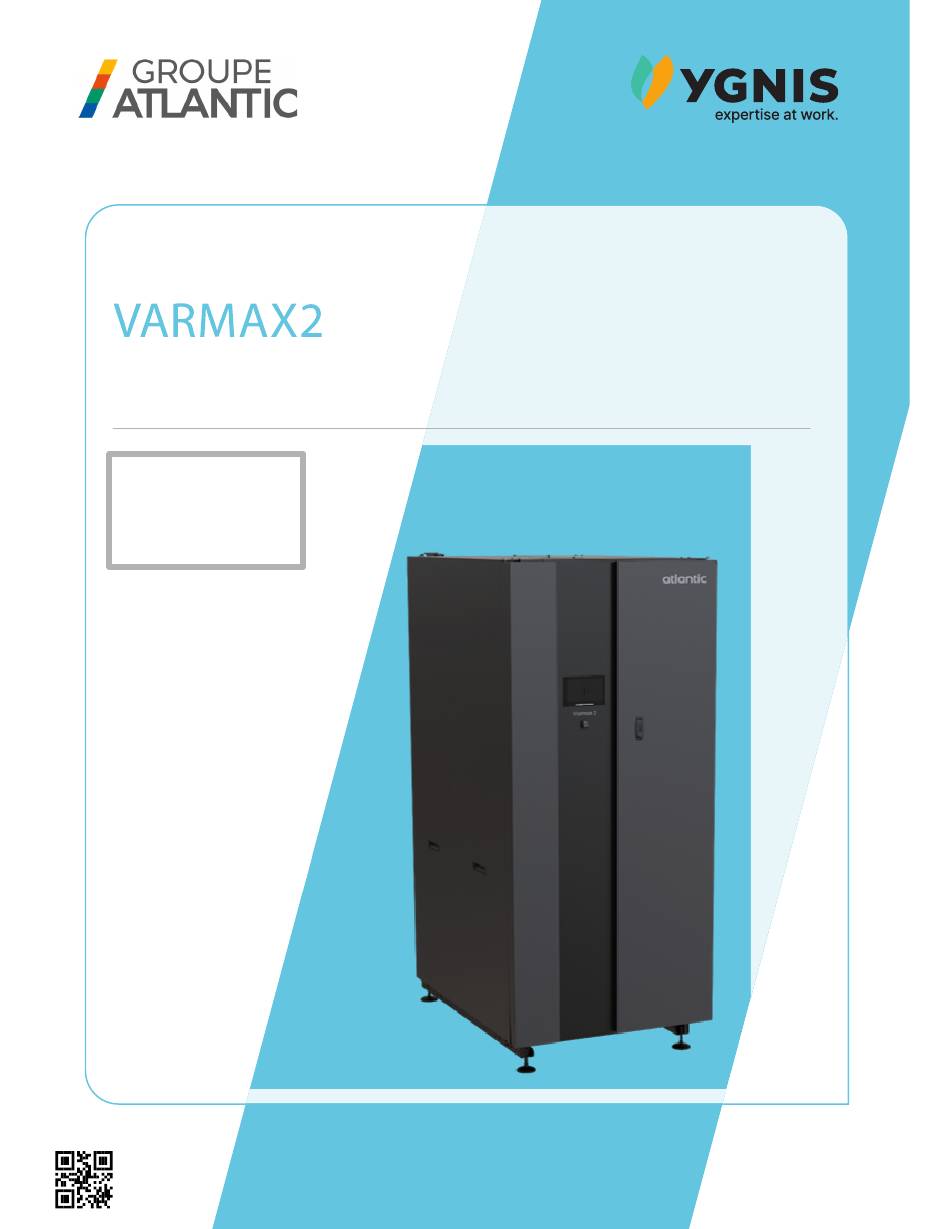

Atlantic YGNIS VARMAX2 Installatie, Gebruik En Onderhoud

Gascondensatieketel met modulerende brander voor aardgas van 120 tot 600 kw
Verberg thumbnails
Download deze handleiding
Installatie, gebruik, onderhoud
Gascondensatieketel met modulerende brander voor aardgas van 120 tot 600 kW
TOEGANGSCODE
VOOR DE
VERORDENING:
9360
00U07924320-A
20.01.2025
Alleen voor gebruik door professionals.
Te bewaren door de gebruiker voor toekomstig gebruik.
loading

Gerelateerde Handleidingen voor Atlantic YGNIS VARMAX2

Samenvatting van Inhoud voor Atlantic YGNIS VARMAX2

  • Pagina 1 Installatie, gebruik, onderhoud Gascondensatieketel met modulerende brander voor aardgas van 120 tot 600 kW TOEGANGSCODE VOOR DE VERORDENING: 9360 Alleen voor gebruik door professionals. 00U07924320-A Te bewaren door de gebruiker voor toekomstig gebruik. 20.01.2025...
  • Pagina 2 VARMAX 2 installatie, gebruik en onderhoud INHOUDSTABEL 1. WAARSCHUWINGEN EN AANBEVELINGEN ..............5 1.1. Transport en opslag ............................5 1.2. Symbolen gebruikt in dit document ....................... 5 1.3. Kwalificatie van personeel voor installatie, afstelling, werking en onderhoud ..........5 1.4. Veiligheidsvoorschriften ..........................5 1.5. Karakteristieken van het water ........................6 2. GOEDKEURINGEN ......................10 2.1. Voldoet aan de Europese richtlijnen ......................10 2.2. Installatievoorschriften voor België ......................
  • Pagina 3 VARMAX 2 - installatie, gebruik en onderhoud 5. INDIENSTSTELLING ......................44 5.1. Ontgrendelen van de ketel .......................... 44 5.2. Controles voor de indienststelling ....................... 44 5.3. Indienststelling ............................45 6. CONTROLES NA DE INDIENSTSTELLING ..............46 6.1. Condensafvoer ............................46 6.2. Gastoevoer ..............................46 6.3.
  • Pagina 4 VARMAX 2 installatie, gebruik en onderhoud 1. WAARSCHUWINGEN EN AANBEVELINGEN LEES DEZE HANDLEIDING AANDACHTIG VÓOR HET INSTALLEREN, ONDERHOUDEN EN GEBRUIKEN VAN DE KETEL. DEZE OMVAT BELANGRIJKE INFORMATIE OVER DE VEILIGHEID. De VARMAX 2 ketels worden geleverd in de versie 2/3 hydraulische aansluitingen of in de versie 4 hydraulische aansluitingen.
  • Pagina 5 VARMAX 2 - installatie, gebruik en onderhoud Als u gas ruikt: • Gebruik geen open vuur, niet roken, geen elektrische schakelaars of contacten activeren. GEVAAR : • Sluit de gastoevoer af. • Ventileer de ruimte. • Het lek opsporen en repareren. Als er rookontwikkeling is: •...
  • Pagina 6 VARMAX 2 installatie, gebruik en onderhoud 1.5.2. Bescherming van de installatie tegen ketelsteen Water bevat natuurlijk opgelost calcium en carbonaat-ionen die leiden tot de vorming van ketelsteen (calciumcarbonaat). Om overmatige afzetting te voorkomen, moeten er voorzorgsmaatregelen worden genomen op het gebied van watervulling: TH <...
  • Pagina 7 VARMAX 2 - installatie, gebruik en onderhoud 1.5.3. Bescherming verwarmingsketels in staal en roestvrij staal tegen corrosie Het optreden van corrosie in materialen met ijzer in verwarmingsketels en verwarming is direct gerelateerd met de aanwezigheid van zuurstof in het verwarmingswater. De opgeloste zuurstof die doordringt in de installatie bij de eerste vulling reageert met de materialen van de installatie en verdwijnt snel. Zonder nieuwe zuurstoftoevoer ondervindt de installatie geen schade. Toch is het belangrijk om de regels voor de dimensionering en de werking van de installatie te respecteren, en het continu binnendringen van zuurstof in het verwarmingswater te voorkomen. Onder deze regels zijn de volgende de belangrijkste: - De voorkeur geven aan een expansievat met membraan i.p.v. een open expansievat met directe doorgang. - Bij koude toestand een druk hoger dan 1 bar te handhaven in de installatie.
  • Pagina 8 VARMAX 2 installatie, gebruik en onderhoud 1.5.5. Plaatsing van een platenwarmtewisselaar In gevallen waarin aan de hierboven genoemde aanbevelingen niet kan worden voldaan, kan de plaatsing van een warmtewisselaar tussen het primaire circuit en het secundaire circuit de verwarmingsketel beschermen tegen ongewenste verschijnselen. 1.5.6. Plaatsing van een filtersysteem Een filtersysteem op de retour van de ketel wordt aanbevolen voor het verwijderen van gesuspendeerde deeltjes in het systeem (filter, slibvergaarbak, ...).
  • Pagina 9 VARMAX 2 - installatie, gebruik en onderhoud 2. GOEDKEURINGEN 2.1. Voldoet aan de Europese richtlijnen - Laagspanning (2014/35/UE) Dit apparaat is niet bedoeld voor gebruik door personen (inclusief kinderen) met verminderde lichamelijke, zintuiglijke of geestelijk vermogen, of gebrek aan ervaring of kennis, tenzij ze worden geholpen door een persoon die verantwoordelijk is voor hun veiligheid, toezicht uitoefent en instructie geeft voor het gebruik van het apparaat. U moet erop toezien dat kinderen niet met het apparaat spelen. - Elektromagnetische compatibiliteit (2014/30/UE) - Gasapparaat (2016/426/UE) - Rendement (92/42/EG): tot 26/09/2015 - Eco-ontwerp (2009/125/EG): vanaf 26/09/2015...
  • Pagina 10 VARMAX 2 installatie, gebruik en onderhoud Category België B23 - B23 P VARMAX 2 120 tot 225 2E(R) C13 - C33 - C53 B23 - B23 P VARMAX 2 275 tot 320 2E(R) B23 - B23 P VARMAX 2 390 tot 600 2E(R) Deze ketel is compatibel voor gebruik met aardgas (G20 en G25) dat INFORMATIE:...
  • Pagina 11 VARMAX 2 - installatie, gebruik en onderhoud 3. TECHNISCHE SPECIFICATIES Onderstaande afbeeldingen tonen ketels met rookgasaansluiting en INFORMATIE: hydraulische aansluitingen (vertrek / retours) die niet gedemonteerd kunnen worden. 3.1. Afmetingen ø ø modellen met 4 aansluitingen ø ø (B23-B23P) ø ø...
  • Pagina 12 VARMAX 2 installatie, gebruik en onderhoud MODELLEN (mm) 1153 (mm) 1530 1780 1877 2023 2016 (mm) 1172 1194 1320 1369 1588 (mm) (mm) (mm) (mm) 138,5 138,5 138,5 138,5 138,5 (mm) 274,5 390,5 (mm) 350,5 350,5 399,5 449,5 577,5 (mm) 150,5 150,5 209,5...
  • Pagina 13 VARMAX 2 - installatie, gebruik en onderhoud 3.2. Afmetingen met demontage MODELLEN in kW HOOGTE x BREEDTE x DIEPTE (in mm) 1 - Product gemonteerd (poten 1530 x 706 1780 x 706 1877 x 800 2023 x 900 2016 x 1153 aangepast tot max. 60 mm) x 1172 x 1194 x 1320 x 1369 x 1588 2 - Product zonder hoes 1530 x 696 1780 x 696 1877 x 737 2023 x 787 2016 x 1149...
  • Pagina 14 VARMAX 2 installatie, gebruik en onderhoud 3.3. Beperkte toegang (afhankelijk van het model) Na het uitpakken van het product is het mogelijk de retourleidingen (model 275 tot 600) en de rookgasaansluiting (alle modellen) te demonteren). Na demontage tot aan het verwarmingslichaam is het mogelijk om ook de vertrekleiding te demonteren (modellen 275 tot 600). Demonteerbare onderdelen 120 140 180 225 (mm) 1271 1620 (mm) 1085 1114 (mm) (mm) (mm) (mm) (mm) 275 320 390 450 525 600 (mm) 1677 1944...
  • Pagina 15 VARMAX 2 - installatie, gebruik en onderhoud 3.4. Verbranding bij 15ºC en 1013 mbar MODELLEN Nominaal vermogen Pn 117,2 136,8 175,9 219,8 269,5 313,6 382,3 441,9 515,6 589,2 (80/60°C) Nominaal vermogen bij condensatie P (50/30 ° C) kW Nominale warmteproductie Qn Min.
  • Pagina 16 VARMAX 2 installatie, gebruik en onderhoud 3.5. Gebruiksvoorwaarden MODELLEN 120 140 180 225 275 320 390 450 525 600 Max ingestelde vertrektemperatuur °C Mini ingestelde vertrektemperatuur °C Maximale vertrektemperatuur °C Veiligheidstemperatuur °C hPa 6000 Maximale werkdruk (bar) hPa 1000 Minimale druk koud (bar) hydraulische ladingsverliezen bij ∆T 20 versie 2 of 3 leidingen...
  • Pagina 17 VARMAX 2 - installatie, gebruik en onderhoud 4. INSTALLATIE 4.1. Hanteren en verplaatsen van de ketel Bij het hijsen van de ketel moet verplicht een spreider worden gebruik GEVAAR : (niet meegeleverd). De volgende indicatie is alleen van toepassing op de modellen 525 en 600 kW.
  • Pagina 18 VARMAX 2 installatie, gebruik en onderhoud 4.3. Plaatsen van de verwarmingsketel VARMAX 2 ketels mogen niet op een brandbare ondergrond worden geïnstalleerd (houten vloer, vloerbedekking van kunststof, enz.). Aanbevolen afstanden tot muren en het plafond: Voldoende werkruimte moet worden voorzien om gemakkelijk interventies aan de ketels te kunnen uitvoeren. De minimale waarden (in mm) zijn aangegeven in figuur 4 en 5 en in onderstaande tabel.
  • Pagina 19 VARMAX 2 - installatie, gebruik en onderhoud De ketel moet horizontaal worden geplaatst met behulp van een OPGELET: waterpas om een effectieve ontgassing van de wisselaar (gebruik de sokkel als een referentie-oppervlak) mogelijk te maken. Om loodrecht te regelen, schroef de 4 verstelbare poten naar omhoog of naar beneden, met een sleutel 17.
  • Pagina 20 VARMAX 2 installatie, gebruik en onderhoud 4.5. Verwijderen/montage van sierdeuren Koppel tegelijkertijd de HMI, de AAN/UIT-knop en de aardedraad los. Verwijder, met de deuren open, de pin aan de bovenkant van de deur die gedemonteerd moet worden. Houd de deur tijdens deze handeling vast, want zodra de pin is verwijderd, zit de deur niet meer vast aan de ketel.
  • Pagina 21 VARMAX 2 - installatie, gebruik en onderhoud 4.6. Demontage / hermontage bekledingsdeuren Gebruik de handgrepen in het midden van de om de panelen te hanteren. Til de panelen verticaal op, maak de aardedraad los en verwijder de panelen. Ga voor het opnieuw monteren in omgekeerde volgorde te werk als bij demontage. Handgreep figuur 8 - Demontage zijpanelen 4.7.
  • Pagina 22 VARMAX 2 installatie, gebruik en onderhoud 4.8. Treden en deurstoppers 4.8.1. Treden De trede is een hulpmiddel voor toegang tot de brander. Deze kan OPGELET: derhalve niet worden gebruikt als werkplatform. Treeplanken zijn gemonteerd op de ketelmodellen 180 en hoger. Op modellen 180 tot 320: Open de deuren. Vouw de treeplank uit.
  • Pagina 23 VARMAX 2 - installatie, gebruik en onderhoud 4.8.2. deurstoppers De deurstopper is een middel om de deur te blokkeren. Als zodanig kan OPGELET: hij niet als gereedschap worden gebruikt. Een deurvergrendeling blokkeert zo nodig het draaien van de linkerdeur (HMI). Deurstopper De deurstopper opbergen: • Verwijder het uiteinde van de documenthouder uit de linkerdeur. • Draai het en steek het in de daarvoor bestemde opening.
  • Pagina 24 VARMAX 2 installatie, gebruik en onderhoud 4.9. Omschakelen van gas Deze ketel werd in de fabriek ingesteld om te werken met aardgas van groep H (type G20) met een voedingsdruk van 20 mbar. INFORMATIE: De aanpassing aan een ander type gas moet worden uitgevoerd volgens de regels die gelden in het land van de installatie van het apparaat.
  • Pagina 25 VARMAX 2 - installatie, gebruik en onderhoud 4.9.2. Werking met waterstof (H Bij het gebruik van de ketel met aardgas dat een gasvormig waterstofgehalte (H ) tot 20% bevat, wordt de verificatie van de INFORMATIE: verbrandingshygiëne in het rookgas uitsluitend uitgevoerd op basis van het O -gehalte (%).
  • Pagina 26 VARMAX 2 installatie, gebruik en onderhoud 4.10. Aansluiting rookgasafvoer Het is noodzakelijk om de voorschriften en regels van de kunst in het land van installatie van de ketel te respecteren de normen NBN D51.003, NBN D51.004 en NBN B61.001. De rookgassonde garandeert de bescherming van de afvoerkanalen van de verbrandingsproducten van type B en C. VARMAX 2-ketels zijn goedgekeurd volgens de gascategorie voor aansluiting • een schouw B23 (alle modellen) • een schouw B23P (alle modellen) • een afzuiging C13 (model 120-225) •...
  • Pagina 27 VARMAX 2 - installatie, gebruik en onderhoud In gevallen waarbij meerdere ketels worden aangesloten op één rookkanaal moet het volgende worden gecontroleerd: BELANGRIJK: 1. De schoorsteen mag niet onder druk staan als alle ketels werken. 2. Als een ketel wordt bediend bij minimaal vermogen, mogen de andere geen terugslag veroorzaken.
  • Pagina 28 VARMAX 2 installatie, gebruik en onderhoud 4.10.2. Aansluiten op een schouw B23P Aansluiting type B23P: Lucht uit de stookruimte, afvoer van de gassen via het dak met kanaal onder druk. Controleer of de bovenste en onderste ventilatieopeningen van OPGELET: de stookruimte bestaan, en of ze in overeenstemming zijn met de voorschriften, en of deze niet zijn afgesloten. Voor de aansluiting type B23P, is het noodzakelijk om buizen te gebruiken met technische kwaliteit CSTB (drukleidingen) van het BELANGRIJK:...
  • Pagina 29 VARMAX 2 - installatie, gebruik en onderhoud Hoogte afvoerkanaal H in strekkende meter (sm) (bij werkingsregime 50/30ºC) ø aansluiting 150 mm 180 mm 200 mm ø leiding 130 mm 150 mm 180 mm 200 mm 250 mm De bovenstaande waarden zijn ter informatie. Het is belangrijk om de BELANGRIJK: berekening te controleren.
  • Pagina 30 VARMAX 2 installatie, gebruik en onderhoud Hoogte afvoerkanaal H in strekkende meter (sm) (bij werkingsregime 50/30ºC) ø 160 mm kanaal stijf flexibel De bovenstaande waarden zijn ter informatie. Het is belangrijk om de BELANGRIJK: berekening te controleren. Het gewicht van de rookkanalen mag niet worden ondersteund door BELANGRIJK: de verwarmingsketel.
  • Pagina 31 VARMAX 2 - installatie, gebruik en onderhoud 4.10.5. Concentrische aansluiting C13 of C33 Aansluiting type C13: Luchttoevoer en gasafvoer via kanalen aangesloten op een aparte horizontale concentrische uitlaat (afzuiging). Aansluiting type C33: Luchttoevoer en gasafvoer via kanalen aangesloten op een aparte verticale concentrische uitlaat. Aansluiten van een ketel VARMAX 2 C13 of C33 vereist verplicht het gebruik BELANGRIJK: van het toebehoren "kit uitlaat", een adapter bi-flux, en een mannelijke ø ø adapter 150 / vrouwelijke 160 (referentie 041421).
  • Pagina 32 VARMAX 2 installatie, gebruik en onderhoud De onderstaande tabel geeft de maximaal toegestane lengte van rechte kanalen voor lucht en rookgassen in strekkende meter.. MODELLEN L1 (lucht) 16,5 13,5 L2 (rookgassen) 17,5 14,5 De weergegeven lengtes zijn met inbegrip van concentrische uitlaatlengtes. Bovendien moet bij de berekening van de lengte van de buizen, rekening worden gehouden met de volgende equivalenten: - Elleboog 90º = 1,5 m recht kanaal - Elleboog 45º = 0,8 m recht kanaal De locatie van de uitlaat moet de regels van § "4.11."...
  • Pagina 33 VARMAX 2 - installatie, gebruik en onderhoud De getoonde lengtes zijn met inbegrip van de uitlaatlengtes en zonder luchtinlaat (gemeten buitenzijde muur). Bovendien moet bij de berekening van de lengte van de buizen, rekening worden gehouden met de volgende equivalenten: Voor kanalen met diameters 160 mm en 150 mm: - Elleboog 90º = 1,5 m recht kanaal - Elleboog 45º = 0,8 m recht kanaal Voor kanalen met diameters 250 mm en 180 mm:...
  • Pagina 34 VARMAX 2 installatie, gebruik en onderhoud 4.11. Hydraulische aansluiting De in de ketel geïntegreerde irrigatiepomp en een intelligente regulatielogica zorgen voor een optimaal bedrijf tot WNV/30 (WNV = Werkelijk Nominaal Vermogen uitgedrukt in Th/h - 1Th/h = 1,163 kW). Onder het debiet WNV/30 werkt de ketel verder maar neemt progressief af in vermogen (stop van ketel onder WNV/46).
  • Pagina 35 VARMAX 2 - installatie, gebruik en onderhoud 4.12.2. Optimalisatie operatie / prestaties: • P as de waterwetten van de verwarmingsnetwerken aan om de algehele efficiëntie van de installatie te bevorderen. 4.12.3. Optimalisatiebedrijf / prestaties in 2 verbindingen: • G eschikt voor het aansluiten van een enkel gereguleerd verwarmingscircuit. Hoe lager het temperatuurregime, hoe beter de prestaties • Meerdere verwarmingscircuits kunnen via de condensor worden aangesloten, maar in dit geval heeft het de voorkeur dat ze een identieke waterwet hebben, of dicht bij elkaar.
  • Pagina 36 VARMAX 2 installatie, gebruik en onderhoud • Het te verbinden circuit moet, indien mogelijk, de volgende kenmerken combineren: o Een vermogen hebben bij de referentietemperatuur die groter moet zijn dan 20% van het nuttige nominale vermogen van de ketel, waardoor thermisch ongemak op het circuit dat op de condensor is aangesloten, wordt vermeden. o Presenteer de laagste waterwet die de condensatie optimaliseert. Geef bijvoorbeeld de voorkeur aan een vloerverwarmingscircuit boven een radiatorcircuit. o Het meest veeleisende circuit in bedrijfstijd zijn waardoor de condensor vaker kan worden geïrrigeerd en een maximum aan calorieën kan worden teruggewonnen.
  • Pagina 37 VARMAX 2 - installatie, gebruik en onderhoud 4.12.6. Verwarmingsketel versie 2 of 3 aansluitingen 2 aansluitingen Als alle circuits dezelfde retourtemperaturen hebben, moet u verplicht de retouraansluiting aan Vertrek de onderkant gebruiken. Tweede flens retour verstopt Terug figuur 22 - Installatie 2 aansluitingen 3 aansluitingen De VARMAX 2 ketels zijn uitgerust met 2 retourcircuits en een intern bevloeiingscircuit Vertrek geoptimaliseerd...
  • Pagina 38 VARMAX 2 installatie, gebruik en onderhoud 4.12.7. Verwarmingsketel versie 4 aansluitingen Een extra verbetering kan worden bereikt door de ketel met 4 aansluitingen te gebruiken. Het bestaat uit het ontkoppelen van de condensor Vertrek (lage temperaturen) van de hoofdwisselaar (hoge hoofdwisselaar temperaturen). Vertrek condensor VARMAX 2-ketels met 4 aansluitingen zijn uitgerust met 2 interne irrigatiecircuits die de retour van Retour hoofdwisselaar de installatiecircuits die zijn aangesloten op de...
  • Pagina 39 VARMAX 2 - installatie, gebruik en onderhoud 4.12. Gasaansluiting Vóór de installatie van de ketel moet de binnenzijde van de gaslijn van de installatie worden schoongemaakt (geen metaaldeeltjes, lasresten, ...). Dit verbetert de levensduur van het product. Controleer vóór de eigenlijke inbedrijfstelling dat de voedingsdruk van het aardgas overeenkomt met de nominale keteldruk op het typeplaatje. Voordat u de gasvoeding van de installatie opent, moet ervoor worden gezorgd dat de verschillende aansluitingen correct zijn uitgevoerd en dicht zijn.
  • Pagina 40 VARMAX 2 installatie, gebruik en onderhoud 4.13.1. Bedieningspaneel afdekking bedieningspaneel figuur 25 - Opening schakelkast Het bedieningspaneel bevindt zich linksvoor op de ketel. Om het te bereiken, verwijdert u het paneel linksvoor, tilt u vervolgens het deksel op en draait u het naar beneden en draai het naar beneden. 4.13.2. Kabeldoorgang Courants faibles (sondes / bus) Découpe pour passage de câbles Courants forts (alimentation) • De bovenste kabelklemmen moeten worden gereserveerd voor signaalaansluitingen (sensoren, communicatiebus bus, enz.).
  • Pagina 41 VARMAX 2 - installatie, gebruik en onderhoud 4.13.4. Aansluiting van de uitbreidingsmodule(s) AVS75 (optioneel toebehoren) Verwijder de 2 afdekpanelen aan de linkerkant kant van de ketel. Voor de installatie van de module(s) AVS75 (max. 3), verwijzen wij u naar de instructies die met het toebehoren (referentienummer 059751) zijn meegeleverd.
  • Pagina 42 VARMAX 2 installatie, gebruik en onderhoud figuur 28 - Elektrisch schema 20.01.2025 Pagina 43 / 166...
  • Pagina 43 VARMAX 2 - installatie, gebruik en onderhoud 5. INDIENSTSTELLING 5.1. Ontgrendelen van de ketel Bij de inbedrijfstelling, kan de ontgrendeling van de ketel alleen uitgevoerd worden als de hydraulische installatie conform de OPGELET: voorschriften is, zoals bepaald in de hydraulische schema’s (zie paragraaf 9.3).
  • Pagina 44 VARMAX 2 installatie, gebruik en onderhoud 5.3. Indienststelling Vóór verpakking, ondergaan alle ketels een test in de fabriek op aardgas groep H (Type G20) tijdens dewelke de instellingen worden geregeld. De volgende handelingen uitvoeren voor de indienststelling: 1. Schakel de hoofdstroomschakelaar in. 2. Wek een warmtevraag op via de comfortmodus via de klantinterface (zie hoofdstuk "3 - Interface Meetopening utilisateur" van de handleiding ketelregelunit NAVISTEM B3000). 3. Na het starten van de brander met Lekdetectie materiaal de dichtheid van de verbindingen van de gasleiding controleren. Controleer de zuiverheid...
  • Pagina 45 VARMAX 2 - installatie, gebruik en onderhoud 6. CONTROLES NA DE INDIENSTSTELLING 6.1. Condensafvoer Controleer of de afvoer niet verstopt is, noch aan de ketelzijde noch aan de afvoer. 6.2. Gastoevoer Controleer of de diameter van de gasleiding correct is gedimensioneerd: Het is noodzakelijk om abrupt alle ketels samen te stoppen met de hoofdstroombreker van de verwarming om te controleren of de veiligheid van het stopsysteem niet uitslaat.
  • Pagina 46 VARMAX 2 installatie, gebruik en onderhoud 7. ONDERHOUDSWERKZAAMHEDEN Het huidige onderhoudsprogramma is onderverdeeld in twee soorten tussenkomsten: • een onderhoud dat elk jaar plaatsvindt • een grondig onderhoud dat plaatsvindt om de 3 jaar. U vindt in de onderstaande tabel de uit te voeren handelingen volgens het onderhoudstype dat moet worden uitgevoerd.
  • Pagina 47 VARMAX 2 - installatie, gebruik en onderhoud 7.1. Aflaten verwarmingsketel • Sluit de afsluitkleppen van de vertrek en Aftapkraan hoofdwarmtewisselaar retourleidingen af. (voorkant verwarmingsketel) • Verbind aftapkranen (condensor hoofdwarmtewisselaar) naar de afvoer met een aangepaste soepele slang. • Breng een luchtinlaat aan op de ingangsbuis van de hoofdwisselaar van de ketel (opening van de veiligheidsklep).
  • Pagina 48 VARMAX 2 installatie, gebruik en onderhoud De luchtfilter is een belangrijk onderdeel van de ketel. Hiermee wordt de vervuiling van de brander en warmtewisselaars beperkt. INFORMATIE: Een regelmatige vervanging (minstens eenmaal per jaar) vermindert aanzienlijk de reinigingsfasen van brander en warmtewisselaars. Modellen 120 tot 320: - Verwijder het gebruikte filterdoek (geen gereedschap nodig).
  • Pagina 49 VARMAX 2 - installatie, gebruik en onderhoud Controleer de geometrie van de plooi van de 13,8 mm ontstekingselektrode: Bij meer dan ± 3 mm vervorming moet de elektrode worden vervangen. figuur 34 - Geometrie Monteer de elektrode(en)blok(ken). Aandraaimoment van de bevestigingsschroeven blokken = 2,5 N.m 7.5. Schoonmaken sifon Controleer de sifon en reinig deze indien nodig. De sifon bevindt zich tussen de hoofdwarmtewisselaar en condensor aan de rechtse kant (deze is toegankelijk via het luik zonder demontage van...
  • Pagina 50 VARMAX 2 installatie, gebruik en onderhoud 7.7. Controle verbrandingskwaliteit Deze controle wordt uitgevoerd met behulp van een gekalibreerde verbrandingskoffer. Om dit te doen, voert u de meetstok in ter hoogte van de afvoerbuis voor rookgassen (zie tegenoverstaande Meetopening figuur). De ketel moet een ingangstemperatuur hebben boven de 70ºC.
  • Pagina 51 VARMAX 2 - installatie, gebruik en onderhoud 7.8. Instellen van de gasklep Deze VARMAX 2 ketel is in de fabriek ingesteld om te werken met aardgas groep H (type G20) met een voedingsdruk van 20 mbar. Alle werkzaamheden aan de afstelling van de gasklep moeten worden OPGELET: uitgevoerd door een gekwalificeerde vakman. De instelling van klep moet worden uitgevoerd op de ketel in bedrijf bij het maximaal vermogen en minimaal vermogen. Om dit te doen gebruikt u de modus 'Handmatige vermogenregime' (zie § 3.3.4 van de handleiding...
  • Pagina 52 VARMAX 2 installatie, gebruik en onderhoud Aansluitpunten van de buis voor luchtoverdracht 7.8.2. Voor de modellen 180 tot 450 De metingen voor het afstellen van de klep R2 offset Stelschroef moeten worden uitgevoerd op de Pamont- regelaar gasstroom drukkraan(zie tegenoverstaande figuur). (injector) R1 (onder deksel) Voordat u de brander start, stelt u op de gasklep de...
  • Pagina 53 VARMAX 2 - installatie, gebruik en onderhoud Modèles : 275 à 320 Aansluitpunten van de buis voor luchtoverdracht (Modellen 275 en 320) blauw = "-" Modèles : 180 à 225 et 390 à 600 Aansluitpunten van de buis voor luchtoverdracht (Modellen 390 tot 600) 00U07924320-A Pagina 54 / 166...
  • Pagina 54 VARMAX 2 installatie, gebruik en onderhoud Na het wijzigen van het type gas: - Controleer de gasleiding op lekken - Bevestig het meegeleverde G25-label in plaats van het originele label (G20). Stelschroef gasstroominstelling R1 Model Pmax Pmin Pmax Pmin en regelschroef R2 / G20 in % Schroef R1 volledig vast Schroef R1 2 3/4 slagen los, stel R2 af...
  • Pagina 55 VARMAX 2 - installatie, gebruik en onderhoud 7.9. Reiniging gasfilter - Draai de 4 houderschroeven van de gasfilter los. - Maak de gasfilter voorzichtig vrij. - Reinig de gasfilter ALLEEN met een blaaspistool. - Hermonteer de filter en schroef de 4 schroeven M5 vast (aanhaalmoment Figure 49 - page 63 = 5 N.m). Figure 49 - page 63 figure 48 - page 63 - page 63 chroeven (x4) schroeven gasfilter (x4) gasfilter figuur 41 - Gasfilter op VARMAX 2 120 en 140 figuur 42 - Gasfilter op VARMAX 2 180 tot 600...
  • Pagina 56 VARMAX 2 installatie, gebruik en onderhoud 7.10. Reinigen van warmtewisselaars en vervangen afdichtingen Demontage deuren wisselaar: - Verwijder de voorste en laterale isolatiekussens om toegang te krijgen tot de 3 inspectiedeuren. - Met behulp van een steeksleutel 13 mm, de schroeven van de inspectiedeuren losdraaien tot de spanklemmen meedraaien. 6 schroeven - Verwijder vervolgens de deur. - Herhaal dit voor de andere 2 inspectiedeuren. figuur 43 - Demontage deuren wisselaar Het demonteren van de schotten: - Open de hefbomen (item 1) van de hoepels die de ...
  • Pagina 57 VARMAX 2 - installatie, gebruik en onderhoud Vervangen van deurdichtingsringen: inspectieluik - Verwijder de dichtingen uit hun keel en vervangen deze door nieuwe dichtingen uit de onderhoudskit keel (zie figuur 47). ring figuur 45 - Vervangen van deurdichtingsringen Hermontage: - Plaats de schotten onder de "draadveer" tussen draadveer elke bovenste deel van warmtewisselaarbuizen (zie detail). Zorg ervoor de hoepeldragende schotten (item 3) goed terug te plaatsen, zoals afgebeeld in de tegenoverstaande figuur.
  • Pagina 58 VARMAX 2 installatie, gebruik en onderhoud 7.11. Reinigen van brander en vervangen afdichtingen Modellen 525 tot 600: Modellen 120 tot 450: verwijderbaar deel Verwijderbare onderdelen figuur 47 - Afneembare bovenkappen Om gemakkelijker bij de huls en vervolgens bij de branderbuis te komen, is een gedeelte van de bovenste bekleding verwijderbaar.(Zie hoofdstuk 4.8.) Demontage van de branderbuis van de brander: hulsdeksel - Verwijder de 2 elektroden voordat u de gasbuis van de brander demonteert (zie hoofdstuk 7.4).
  • Pagina 59 VARMAX 2 - installatie, gebruik en onderhoud - Het werktuig vervolgens draaien tegen de wijzers van de klok in om de rail te vergrendelen. Kunststof rookgasklep Schroef Ontgrendelde positie Vergrendelde positie figuur 50 - Posities van de sluitflens - Verwijder de sluitflens van de branderbuis. - Verwijder de brandergasbuis uit de behuizing. Verwijder de rookgasklep in de huls alvorens de brandergasbuis te OPGELET: verwijderen.
  • Pagina 60 VARMAX 2 installatie, gebruik en onderhoud Respecteer een afstand van 10 mm tussen de zuigmond van de stofzuiger en het metalen gaas. Wrijving tegen de brandergasbuis kan OPGELET: beschadiging veroorzaken. GEBRUIK NOOIT EEN STAALBORSTEL. OPGELET: Vervang altijd de dichting onder de flens van de brandergasbuis. Hermontage: - Plaats de brander in de huls (zorg dat het metalen gaas niet schuurt over de huls). Een oriëntatiepin helpt bij het correct positioneren van de...
  • Pagina 61 VARMAX 2 - installatie, gebruik en onderhoud 8. LEVENSCYCLUSEINDE VAN HET APPARAAT Een gereglementeerde verwijdering en correcte recyclage van dit product, kan schade aan het mileu en gezondheidsrisico’s voorkomen. a) Voor de verwijdering van het product en de onderdelen, moeten de diensten van een erkend afvalverwerkingsbedrijf worden gebruikt. b) Voor meer informatie in verband met een correcte afvalverwerking, neem contact met de verantwoordelijke dienst van de lokale overheid of het verkooppunt waar het product is aangekocht.
  • Pagina 62 VARMAX 2 - installatie, gebruik en onderhoud 9. HYDRAULISCHE SCHEMA'S EN INSTELLINGEN 9.1. Selectieorganigram niet- Regeling secundair bes- communicerend taand niet-communicerend Pagina 67 VX101 communicerend via Secundaire net door regeling Zonder secundair signaal 0...10V bestaande communicatie beheer Pagina 91 VX111 communicerend via Secundaire net door regeling bestaande communicatie...
  • Pagina 63 VARMAX 2 installatie, gebruik en onderhoud Pagina 104 Pagina 115 Pagina 115 Pagina 104 Pagina 109 Pagina 109 Pagina 121 Pagina 121 20.01.2025 Pagina 65 / 166...
  • Pagina 64 VARMAX 2 - installatie, gebruik en onderhoud 9.2. Symbolen gebruikt in de schema's Symbool Functie Symbool Functie Open afsluiter Evenwichtsklep 2-wegklep met motor 3-wegklep met motor Filter Terugslagklep Veiligheidsgroep Pomp Slibvergaarbak Ontluchter Buitensensor Temperatuursensor 9.3. Lijst van schema's Werking op constante temperatuur met variabel debiet en onmiddellijke GEVAAR: productie van warm water rechtstreeks op de platenwisselaar zonder buffertank verboden.
  • Pagina 65 VARMAX 2 installatie, gebruik en onderhoud Schema's Enkel ketel VX100 1 net directe verwarming, of regeling bestaand secundair VX101 niet-communicerend pagina 1/4 A. HYDRAULISCHE HOOFDSCHEMA'S EN VARIANTE LIMIET HYDRAULISCHE PACK B4000 figuur 52 - Schema VX100 NIET-COMMUNICERENDE REGELAAR LIMIET HYDRAULISCHE PACK B4000 figuur 53 - Schema VX101 (variant) 20.01.2025...
  • Pagina 66 VARMAX 2 - installatie, gebruik en onderhoud Schema's: VX100 / VX101 pagina 2/4 B. NODIGE REGELTOEBEHOREN Referentie Aantal Bestelnummer apparaat Kit buitensensor QAC 34 059260 C. ELEKTRISCHE AANSLUITING KLANT In het geval van een aansluiting van een extern beheersysteem (bijv.: automaat) of een bedieningspomp 0-10V (ketel, verwarmings- of SWW-kring) § 9.4 raadplegen voor de specifieke parameterinstellingen.
  • Pagina 67 VARMAX 2 installatie, gebruik en onderhoud Schema's: VX100 / VX101 pagina 3/4 D. SPECIFIEKE PROCEDURE VOOR DE INBEDRIJFSTELLING " Monteer de accessoires en maak de elektrische aansluitingen. " Start de ketel alleen op. " Maak de volgende instellingen op “specialist” niveau: dan code 9360 Voer de code in Lijnnr. Waarde • In het menu Instellingen en vervolgens het menu Configuratie Verwarmingscircuit 1 (5710) Start Opstarten verwarmingscircuit 1...
  • Pagina 68 VARMAX 2 - installatie, gebruik en onderhoud Schema's: VX100 / VX101 pagina 4/4 E. ELEKTRISCHE EN HYDRAULISCHE VALIDATIE Zie hoofdstuk 10 F. OPTIMALISATIE VAN INSTELLINGEN Zie pagina 140 Optimisation de la maintenance : Zie hoofdstuk 11 00U07924320-A Pagina 70 / 166...
  • Pagina 69 VARMAX 2 installatie, gebruik en onderhoud Schema Eén ketel met Rubis Evo VX100 Bis SWW-productie met kit Besparingen en Prestaties BSB, VX100 Ter sanitaire opslagboiler pagina 1 / 5 A. HYDRAULISCH SCHEMA Leveringslimiet hydraulisch pakket (buiten Zwitserland) B4000 Drinkwatervoorziening figuur 54 - Schéma VX100 Bis Opmerking: in combinatie met de semi-geaccumuleerde ontwerpbasis maakt deze hydraulische opstelling sanitaire aanvoerstops mogelijk. (V >10 min) Leveringslimiet hydraulisch pakket...
  • Pagina 70 VARMAX 2 - installatie, gebruik en onderhoud Schema : VX100 Bis / VX100 Ter pagina 2 / 5 B. BENODIGDE REGELTOEBEHOREN Aantal Referentie toestel Bestelnummer 2 sensoren + 1 Kit Besparingen en Prestaties 069484 connector C. BESCHRIJVING VAN DE WERKING De ketel werkt op de aanvoertemperatuur die nodig is voor de productie van sanitair warm water. D e hydraulische ontkoppelingsfles bij de inlaat voor de productie van warm water voor huishoudelijk gebruik is nodig wanneer het hydraulische drukverlies groter is dan de beschikbare opvoerhoogte van de primaire pompen van de platenwisselaar. De laadpomp van de fles stroomopwaarts van de...
  • Pagina 71 VARMAX 2 installatie, gebruik en onderhoud Schema : VX100 Bis / VX100 Ter pagina 3 / 5 D. SPECIFIEKE PROCEDURE VOOR DE INBEDRIJFSTELLING " Monteer de accessoires en maak de elektrische aansluitingen. " Start de ketel alleen op. " Maak de volgende instellingen op “specialist” niveau: dan code 9360 Voer de code in Lijnnr. Waarde • In het menu Instellingen en vervolgens het menu Configuratie Relais uitgang QX1 (5890) Alarmuitgang K10 De alarmuitgang configureren...
  • Pagina 72 VARMAX 2 - installatie, gebruik en onderhoud Schema : VX100 Bis / VX100 Ter pagina 4 / 5 Op het Rubis Evo VX100 Bis-diagram (laadstop) Relais Opdracht SWW prioriteit Menu / Instellingen / Apparatuur / Temperatuursensor Sonde type S2 Sensor voor lage opslagtank / PT100 Sonde type S3 Middelgrote opslagtanksensor / PT100 Optioneel: u kunt alarmdrempels definiëren die gekoppeld zijn aan de uitlezing van de sondes S2 en...
  • Pagina 73 VARMAX 2 installatie, gebruik en onderhoud Schema : VX100 Bis / VX100 Ter pagina 5 / 5 Op het Rubis Evo VX100 Ter-schema (continu opladen) Relais Opdracht SWW prioriteit Menu / Instellingen / Apparatuur / Temperatuursensor Sonde type S2 Sensor voor lage opslagtank / PT100 Optioneel: u kunt alarmdrempels definiëren die gekoppeld zijn aan de uitlezing van de sondes S2 («bodemtank»-sonde die u zojuist hebt gedeclareerd): Menu / Instellingen / Systeembewaking...
  • Pagina 74 VARMAX 2 - installatie, gebruik en onderhoud Schema Eén ketel met Rubis Evo VX103 Bis Hygiatherm-SWW-productie met kit Besparingen en VX103 Ter Prestaties BSB pagina 1 / 5 A. HYDRAULISCH SCHEMA Leveringslimiet hydraulisch pakket (buiten Zwitserland) W3100-opdracht B4000 Drinkwatervoorziening figuur 56 - Schéma VX103 Bis Opmerking: in combinatie met de semi-geaccumuleerde ontwerpbasis maakt deze hydraulische opstelling aanvoerstops mogelijk. (V >10 min) Communicatie met...
  • Pagina 75 VARMAX 2 installatie, gebruik en onderhoud Schema : VX103 Bis / VX103 Ter pagina 2 / 5 B. BENODIGDE REGELTOEBEHOREN Aantal Referentie toestel Bestelnummer 2 sensoren + 1 Kit Besparingen en Prestaties 069484 connector C. BESCHRIJVING VAN DE WERKING De ketel werkt op de aanvoertemperatuur die nodig is voor de productie van sanitair warm water. Het debiet van de pomp, in m3/u, is gebaseerd op de werkelijke behoefte van de installatie en op zijn minst op P/30 met P-vermogen in th/u van de ketel.
  • Pagina 76 VARMAX 2 - installatie, gebruik en onderhoud Schema : VX103 Bis / VX103 Ter pagina 3 / 5 E. SPECIFIEKE PROCEDURE VOOR DE INBEDRIJFSTELLING Op de ketel " Monteer de accessoires en maak de elektrische aansluitingen " Maak de volgende instellingen op “specialist” niveau: dan code 9360 Voer de code in Lijnnr. Waarde • In het menu Instellingen en vervolgens het menu Configuratie Relais uitgang QX1 (5890) Alarmuitgang K10 De alarmuitgang configureren...
  • Pagina 77 VARMAX 2 installatie, gebruik en onderhoud Schema : VX103 Bis / VX103 Ter pagina 4 / 5 Op het Rubis Evo-diagram VX103 Bis (laadstop) Relais Opdracht SWW prioriteit Menu / Instellingen / Apparatuur / Hydraulisch schema Hydraulische opstelling Hygiatherm Menu / Instellingen / Apparatuur / Laadpomp Aantal circulatiepompen Na installatie Besturingsmodus...
  • Pagina 78 VARMAX 2 - installatie, gebruik en onderhoud Schema : VX103 Bis / VX103 Ter pagina 5 / 5 Op het Rubis Evo VX103 Ter-schema (continu opladen) Relais Opdracht Vrije SWW prioriteit Menu / Instellingen / Apparatuur / Hydraulisch schema Hydraulische opstelling Hygiatherm Menu / Instellingen / Apparatuur / Laadpomp Aantal circulatiepompen...
  • Pagina 79 VARMAX 2 installatie, gebruik en onderhoud Schema's Enkel ketel VX102 3 gereguleerde netten met of zonder productie van VX112 sanitair warmwater pagina 1/6 A. HYDRAULISCHE HOOFDSCHEMA'S EN VARIANTE Y1/Y2 Y11 / Y5/Y6 LIMIET HYDRAULISCHE PACK B4000 figuur 58 - Schema VX102 LIMIET HYDRAULISCHE PACK Y11 / Y1/Y2...
  • Pagina 80 VARMAX 2 - installatie, gebruik en onderhoud Schema's: VX102 / VX112 pagina 2/6 B. NODIGE REGELTOEBEHOREN Referentie Aantal Bestelnummer apparaat Kit uitbreidingsmodule (geleverd met AVS 75 059751 netsensor QAD 36) Kit buitensensor QAC 34 059260 Kit omgevingssensor (schema VX102) QAA 75 040954 sanitair warmwater (schema...
  • Pagina 81 VARMAX 2 installatie, gebruik en onderhoud Schema's: VX102 / VX112 pagina 3/6 Module 1 QX21 Mengklep Ingangssensor geregeld circuit BX21 verwarmingscircuit nr. 1 Y1/Y2 BX22 QX22 AVS75 Pomp verwarmingscircuit nr. 1 Q2 QX23 Module 2 QX21 Ingangssensor geregeld circuit Mengklep BX21 verwarmingscircuit nr.
  • Pagina 82 VARMAX 2 - installatie, gebruik en onderhoud Schema's: VX102 / VX112 pagina 4/6 D. SPECIFIEKE PROCEDURE VOOR DE INBEDRIJFSTELLING " Monteer de accessoires en maak de elektrische aansluitingen. De switches op de uitbreidingsmodules AVS75 goed OPGELET: parametriseren. " Start de ketel alleen op. " Maak de volgende instellingen op “specialist” niveau: dan code 9360 Voer de code in Lijnnr.
  • Pagina 83 VARMAX 2 installatie, gebruik en onderhoud Schema's: VX102 / VX112 pagina 5/6 Lijnnr. Waarde Functie uitbreidingsmodule 1 (6020) Verwarmingscircuit 1 Configureren uitbreidingsmodules Functie uitbreidingsmodule 2 (6021) Verwarmingscircuit 2 Functie uitbreidingsmodule 3 (6022) Verwarmingscircuit 3 Schema enkel VX112: • In het menu Parameterlijst, vervolgens het menu Consumer Circuit 1 Conso verzoek start setpoint (1859) 60ºC (afhankelijk...
  • Pagina 84 VARMAX 2 - installatie, gebruik en onderhoud Schema's: VX102 / VX112 pagina 6/6 G. G. PARAMETERS RUIMTESENSOR INSTELLEN QAA55-sensor (BSB-bus) Selecteer de specialistische modus door de knop enkele seconden ingedrukt te houden : Draad en adresseer de afstandsbedieningen 1 voor 1. Het bedraden van de 3 voordat hun parameters zijn ingesteld, resulteert in een fout bij het adresseren van accessoires. Sluit de sensor aan op het verwarmingscircuit 3: •...
  • Pagina 85 VARMAX 2 installatie, gebruik en onderhoud Enkel verwarmingsketel Schema VX110 1 net gestuurd door driewegklep, en sanitair warmwaterbereiding pagina 1/4 A. HYDRAULISCH SCHEMA LIMIET HYDRAULISCHE PACK Y1/Y2 B4000 figuur 60 - Schema VX110 B. NODIGE REGELTOEBEHOREN Referentie Aantal Bestelnummer apparaat Kit uitbreidingsmodule (geleverd met AVS 75 059751...
  • Pagina 86 VARMAX 2 - installatie, gebruik en onderhoud Schema: VX110 pagina 2/4 C. ELEKTRISCHE AANSLUITING KLANT Sanitair warmwatersensor B3 Buitensensor B9 Circulatiepomp Alarmrapport WSW Q3 N L3 L3 L In het geval van een aansluiting van een extern beheersysteem (bijv.: automaat) Elektrische voeding of een bedieningspomp 0-10V (ketel, verwarmings- 230 VAC 50 Hz of SWW-kring) § 9.4 raadplegen voor de specifieke parameterinstellingen.
  • Pagina 87 VARMAX 2 installatie, gebruik en onderhoud Schema: VX110 pagina 3/4 D. SPECIFIEKE PROCEDURE VOOR DE INBEDRIJFSTELLING " Monteer de accessoires en maak de elektrische aansluitingen. De switches op de uitbreidingsmodules AVS75 goed OPGELET: parametriseren. " Start de ketel alleen op. " Maak de volgende instellingen op “specialist” niveau: dan code 9360 Voer de code in Lijnnr. Waarde •...
  • Pagina 88 VARMAX 2 - installatie, gebruik en onderhoud Schema: VX110 pagina 4/4 Om het verwarmingscircuit in deze modus om te schakelen, gaat u naar de tegel voor het gewenste verwarmingscircuit en klikt u op dit pictogram • Om de DHW-productie te activeren, ga naar de DHW-tegel en klik op dit pictogram E. ELEKTRISCHE EN HYDRAULISCHE VALIDATIE Zie hoofdstuk 10 F. OPTIMALISATIE VAN INSTELLINGEN Zie pagina 140 Onderhoud optimaliseren: Zie hoofdstuk 11...
  • Pagina 89 VARMAX 2 installatie, gebruik en onderhoud Enkel verwarmingsketel Schema VX111 Secundaire netten voor regeling van bestaande communicatie via LPB of 0...10V pagina 1/5 A. HYDRAULISCH SCHEMA COMMUNICERENDE REGELAAR LIMIET HYDRAULISCHE PACK B4000 figuur 61 - Schema VX111 B. NODIGE REGELTOEBEHOREN Referentie Aantal Bestelnummer apparaat Communicatiekit voor bus LPB...
  • Pagina 90 VARMAX 2 - installatie, gebruik en onderhoud Schema: VX111 pagina 2/5 C. ELEKTRISCHE AANSLUITING KLANT Modbus-variant: In het geval van een aansluiting client-PLC van een extern beheersysteem (bijv.: automaat) of een bedieningspomp 0-10V (ketel, verwarmings- of SWW- kring) § 9.4 raadplegen voor de specifieke parameterinstellingen. Analoge ingang 0...10V variant: 0-10V regeling voor Modbus-besturing, shunt H1 a.u.b. Optie: veiligheids AAN/UIT-contact Alarmrapport Variante N L3...
  • Pagina 91 VARMAX 2 installatie, gebruik en onderhoud Schema: VX111 pagina 3/5 Voer de code in Lijnnr. Waarde Voor een verzoek via 0...10V ingang • In het menu Instellingen en vervolgens het menu Configuratie Relais uitgang QX3 (5890) Ketelpomp Q1 De ketelpomp configureren H5 ingangsfunctie (5977) generator geblokkeerd Optie: contact voor autorisatie op afstand wachtend Werkingsrichting van ingangscontact...
  • Pagina 92 VARMAX 2 - installatie, gebruik en onderhoud Schema : VX111 pagina 4 / 5 Houd er rekening mee dat de ketel een warmtevraag zal beschouwen voor een spanning H1 > 0,2 V en een resulterend setpoint > 6°C*. De ketel beschouwt niet langer een warmtevraag voor een spanning H1 < 0,2V of een resulterend setpoint <...
  • Pagina 93 VARMAX 2 installatie, gebruik en onderhoud Schema : VX111 pagina 5 / 5 • In het menu Settings List (Instellingenlijst) en vervolgens in het menu LPB Network (LPB-netwerk) Adres apparaat (6600) Busconfiguratie Adres segment (6601) Functie voeding bus (6604) Automatisch Klokfunctie (6640) Meester •...
  • Pagina 94 VARMAX 2 - installatie, gebruik en onderhoud Enkel verwarmingsketel Schema VX113 1 net bestuurd door driewegklep, 1 directe circuit met lage hiel 60ºC pagina 1/4 A. HYDRAULISCH SCHEMA DIRECT CIRCUIT MET LAGE HIEL START BIJ 60ºC Y1/Y2 LIMIET HYDRAULISCHE PACK B4000 figuur 62 - Schema VX113 B.
  • Pagina 95 VARMAX 2 installatie, gebruik en onderhoud Schema: VX113 pagina 2/4 C. ELEKTRISCHE AANSLUITING KLANT In het geval van een aansluiting van een extern beheersysteem (bijv.: automaat) bedieningspomp 0-10V (ketel, verwarmings- of SWW-kring) § 9.4 raadplegen voor specifieke parameterinstellingen. Buitensensor B9 Direct Alarmrapport circulatiepomp Q6...
  • Pagina 96 VARMAX 2 - installatie, gebruik en onderhoud Schema: VX113 pagina 3/4 D. SPECIFIEKE PROCEDURE VOOR DE INBEDRIJFSTELLING " Monteer de accessoires en maak de elektrische aansluitingen. De switches op de uitbreidingsmodules AVS75 goed OPGELET: parametriseren. " Start de ketel alleen op. " Maak de volgende instellingen op “specialist” niveau: dan code 9360 Voer de code in Lijnnr.
  • Pagina 97 VARMAX 2 installatie, gebruik en onderhoud Schema: VX113 pagina 4/4 Boiler uitschakelen en opnieuw opstarten INFORMATIE: Om het verwarmingscircuit in deze modus om te schakelen, gaat u naar de tegel voor het gewenste verwarmingscircuit en klikt u op dit pictogram E. ELEKTRISCHE EN HYDRAULISCHE VALIDATIE Zie hoofdstuk 10 F. OPTIMALISATIE VAN INSTELLINGEN Zie pagina 140 Onderhoud optimaliseren: Zie hoofdstuk 11 20.01.2025 Pagina 99 / 166...
  • Pagina 98 VARMAX 2 - installatie, gebruik en onderhoud Enkel verwarmingsketel Schema VX120 1 net bestuurd door driewegklep, 1 verbruikscircuit met met constante temperatuur en debiet pagina 1/4 A. HYDRAULISCH SCHEMA DIRECT CIRCUIT MET CONSTANTE TEMPERATUUR EN DEBIET Y1/Y2 B4000 figuur 63 - Schema VX120 B.
  • Pagina 99 VARMAX 2 installatie, gebruik en onderhoud Schema: VX120 pagina 2/4 C. ELEKTRISCHE AANSLUITING KLANT In het geval van een aansluiting van een extern beheersysteem (bijv.: automaat) of een bedieningspomp 0-10V (ketel, verwarmings- of SWW- kring) § 9.4 raadplegen voor de specifieke parameterinstellingen. Buitensensor B9 In te voeren shunt Direct Alarmrapport circulatiepomp Q15 N L3 L3 L Elektrische voeding 230 VAC 50 Hz Module 1...
  • Pagina 100 VARMAX 2 - installatie, gebruik en onderhoud Schema: VX120 pagina 3/4 Voer de code in Lijnnr. Waarde • In het menu Instellingen en vervolgens het menu Configuratie Verwarmingscircuit 1 (5710) Start Verwarmingscircuit 1 inschakelen Relais uitgang QX1 (5890) Alarmuitgang K10 Alarmuitgang configureren Relaisuitgang QX2 (5891) Ppe verbruikercircuit Pomp Q15 configureren 1 Q15...
  • Pagina 101 VARMAX 2 installatie, gebruik en onderhoud Schema: VX120 pagina 4/4 Om het verwarmingscircuit in deze modus om te schakelen, gaat u naar de tegel voor het gewenste verwarmingscircuit en klikt u op dit pictogram E. ELEKTRISCHE EN HYDRAULISCHE VALIDATIE Zie hoofdstuk 10 F. OPTIMALISATIE VAN INSTELLINGEN Zie pagina 140 Onderhoud optimaliseren: Zie hoofdstuk 11 20.01.2025 Pagina 103 / 166...
  • Pagina 102 VARMAX 2 - installatie, gebruik en onderhoud Schema's Verwarmingsketels in cascade VX200 1 directe netwerk, geen communicatie met de secundaire VX201 pagina 1/5 A. HYDRAULISCHE HOOFDSCHEMA'S EN VARIANTE QAC34 QAD36/ QAZ36 Naar het VERS LE SYSTEME uitbreidingssysteem D'EXPANSION B4000 B4000 Q1.2 OCI345 OCI345 Q1.1...
  • Pagina 103 VARMAX 2 installatie, gebruik en onderhoud Schema's: VX200 / VX201 pagina 2/5 B. NODIGE REGELTOEBEHOREN Referentie Aantal Bestelnummer apparaat Communicatiekit OIC 345 059752 059261 (QAZ 36) Kit netwerksensor QAx 36 059592 (QAD 36) Kit buitensensor QAC 34 059260 C. ELEKTRISCHE AANSLUITING KLANT Ketel nummer 1: Indien de afsluiter niet is uitgerust met een automatische reset naar nul, INFORMATIE:...
  • Pagina 104 VARMAX 2 - installatie, gebruik en onderhoud Schema's: VX200 / VX201 pagina 3/5 Indien de afsluiter niet is uitgerust met een automatische reset naar nul, INFORMATIE: verbind het sluitingcontact van de afsluiter Q1.2 op L3. Afsluiter Alarmrapport Q1.2 N L3 L3 L Bus LPB Elektrische voeding Naar ketel 1 230 VAC 50 Hz MB DB D. SPECIFIEKE PROCEDURE VOOR DE INBEDRIJFSTELLING "...
  • Pagina 105 VARMAX 2 installatie, gebruik en onderhoud Schema's: VX200 / VX201 pagina 4/5 Op ketel nr. 1: master Lijnnr. Waarde • In het menu Instellingen en vervolgens het menu Configuratie Verwarmingscircuit 1 (5710) Start Opstarten verwarmingscircuit 1 Relais uitgang QX1 (5890) Alarmuitgang K10 Alarmuitgang configureren Schema enkel VX200: Relais uitgang QX2 (5891)
  • Pagina 106 VARMAX 2 - installatie, gebruik en onderhoud Schema's: VX200 / VX201 pagina 5/5 • Sluit de bus aan tussen de ketels (let op de polariteit). • Stel de waterverhouding in met de • Schakel de slave-ketel(s) uit en weer in. Als de communicatie is ingesteld, wordt de klok correct bijgewerkt. Boiler uitschakelen en opnieuw opstarten INFORMATIE: E. ELEKTRISCHE EN HYDRAULISCHE VALIDATIE Zie hoofdstuk 10 F.
  • Pagina 107 VARMAX 2 installatie, gebruik en onderhoud Verwarmingsketels in cascade Schema's VX210 1 netwerk bestuurd door driewegklep, productie sanitair VX220 warmwater of 1 directe kring met constante temperatuur en pagina 1/6 debiet A. HYDRAULISCH SCHEMA QAC34 QAD36/ QAZ36 Y1/Y2 QAD36/ QAZ36 Naar het VERS LE SYSTEME uitbreidingssysteem...
  • Pagina 108 VARMAX 2 - installatie, gebruik en onderhoud Schema's: VX210 / VX220 pagina 2/6 B. NODIGE REGELTOEBEHOREN Referentie Aantal Bestelnummer apparaat Kit uitbreidingsmodule (geleverd met AVS 75 059751 netsensor QAD 36) Communicatiekit OIC 345 059752 059261 (QAZ 36) Kit netwerksensor QAx 36 059592 (QAD 36) (schema sanitair warmwater...
  • Pagina 109 VARMAX 2 installatie, gebruik en onderhoud Schema's: VX210 / VX220 pagina 3/6 Module 1 Mengklep QX21 Ingangssensor geregeld circuit BX21 verwarmingscircuit nr. 1 Y1/Y2 BX22 QX22 AVS75 Pomp verwarmingscircuit nr. 1 Q2 QX23 Ketel nummer 2: Indien de afsluiter niet is uitgerust met een automatische reset naar nul, INFORMATIE: verbind het sluitingcontact van de afsluiter Q1.2 op L3. Afsluiter Q1.2 Alarmrapport N L3...
  • Pagina 110 VARMAX 2 - installatie, gebruik en onderhoud Schema's: VX210 / VX220 pagina 4/6 D. SPECIFIEKE PROCEDURE VOOR DE INBEDRIJFSTELLING " Monteer de accessoires en maak de elektrische aansluitingen. De switches op de uitbreidingsmodules AVS75 goed OPGELET: parametriseren. " Start de ketel alleen op. " Maak de volgende instellingen op “specialist” niveau: dan code 9360 Voer de code in Op ketel nr.
  • Pagina 111 VARMAX 2 installatie, gebruik en onderhoud Schema's: VX210 / VX220 pagina 5/6 Lijnnr. Waarde • Configureer als cascademaster: in het menu Parameterlijst en vervolgens het menu LPB-netwerk Adres apparaat (6600) Apparaatnummer Adres segment (6601) Segmentnummer Regelen busvoeding Functie voeding bus (6604) Automatisch Werking klok (6640) Meester Instellen klokregime Alleen VX210 diagram:...
  • Pagina 112 VARMAX 2 - installatie, gebruik en onderhoud Schema's: VX210 / VX220 pagina 6/6 • Sluit de bus aan tussen de ketels (let op de polariteit). • Stel de waterverhouding in met de • Schakel de slave-ketel(s) uit en weer in. Als de communicatie is ingesteld, wordt de klok correct bijgewerkt. E. ELEKTRISCHE EN HYDRAULISCHE VALIDATIE Zie hoofdstuk 10 F.
  • Pagina 113 VARMAX 2 installatie, gebruik en onderhoud Verwarmingsketels in cascade Schema VX211 Secundaire netten voor externe regelaar met communicatie via LPB of 0...10V pagina 1/6 A. HYDRAULISCH SCHEMA COMMUNICERENDE REGELAAR REGULATEUR COMMUNICANT SIGNAAL 0/10 V NAAR NAVISTEM B3000 SIGNAL 0/10 V VERS B3000 of LPB-bus op OIC 345 OU BUS LPB SUR OCI 345 QAD36/...
  • Pagina 114 VARMAX 2 - installatie, gebruik en onderhoud Schema: VX211 pagina 2/6 C. ELEKTRISCHE AANSLUITING KLANT Ketel nummer 1: Indien de afsluiter niet is uitgerust met een automatische reset naar nul, INFORMATIE: verbind het sluitingcontact van de afsluiter Q1.1 op L3. Modbus-variant: client-PLC Ingangssensor cascade B10 Variante pilotage 0-10V ou modbus avec contact sec d'activation Afsluiter Q1.1 Alarmrapport N L3 L3 L In het geval van een aansluiting van een extern...
  • Pagina 115 VARMAX 2 installatie, gebruik en onderhoud Schema: VX211 pagina 3/6 Ketel nummer 2: Indien de afsluiter niet is uitgerust met een automatische reset naar nul, INFORMATIE: verbind het sluitingcontact van de afsluiter Q1.2 op L3. Afsluiter Alarmrapport Q1.2 N L3 L3 L Modbus-variant: client-PLC Bus LPB Elektrische voeding MB DB 230 VAC 50 Hz Naar ketel 1 MB DB D.
  • Pagina 116 VARMAX 2 - installatie, gebruik en onderhoud Schema: VX211 pagina 4/6 D. SPECIFIEKE PROCEDURE VOOR DE INBEDRIJFSTELLING Op ketel nr. 1: master Lijnnr. Waarde • In het menu Instellingen en vervolgens het menu Configuratie Configureren ingangssensor cascade Ingang sensor BX2 (5931) Ingangssensor gemeenschappelijk Relais uitgang QX1 (5890) Alarmuitgang K10...
  • Pagina 117 VARMAX 2 installatie, gebruik en onderhoud Schema: VX211 pagina 5/6 Waarschuwing de ketel houdt rekening met een warmtevraag voor een spanning H1> 0,2 V en een resulterend setpoint> 6 ° C *. De ketel houdt geen rekening meer met een warmtevraag voor een spanning H1 <0,2 V of een resulterend setpoint <4 °...
  • Pagina 118 VARMAX 2 - installatie, gebruik en onderhoud Schema: VX211 pagina 6/6 Op ketel(s) nr. 2 (en volgende): slaaf Lijnnr. Waarde • Modbus-menu Slave-adres (6651) Zoals ingesteld op uw Stel de Modbus-elementen in op de ketel PLC Zoals Baudrate (6652) ingesteld op je controller Pariteit (6653) Zoals ingesteld op uw...
  • Pagina 119 VARMAX 2 installatie, gebruik en onderhoud Schema's Verwarmingsketels in cascade VX202 3 of 4 netten gereguleerd met driewegklep, met of zonder VX212 sanitair warmwaterproductie pagina 1/7 A. HYDRAULISCHE HOOFDSCHEMA'S EN VARIANTE QAC34 B1.2 QAD36 QAD36 QAD36 QAD36 Q2.2 Y1/Y2 Y11/ Y1.2/ Y2.2 QAD36/...
  • Pagina 120 VARMAX 2 - installatie, gebruik en onderhoud Schema's: VX202 / VX212 pagina 2/7 B. NODIGE REGELTOEBEHOREN Referentie Aantal Bestelnummer apparaat Kit uitbreidingsmodule (geleverd met 3 (4) AVS 75 059751 netsensor QAD 36) Communicatiekit OIC 345 059752 059261 (QAZ 36) Kit netwerksensor QAx 36 059592 (QAD 36) Kit buitensensor QAC 34 059260...
  • Pagina 121 VARMAX 2 installatie, gebruik en onderhoud Schema's: VX202 / VX212 pagina 3/7 Module 1 Mengklep QX21 BX21 Ingangssensor geregeld circuit verwarmingscircuit nr. 1 Y1/Y2 BX22 QX22 AVS75 Pomp verwarmingscircuit nr. 1 Q2 QX23 Module 2 QX21 Mengklep Ingangssensor geregeld circuit BX21 verwarmingscircuit nr.
  • Pagina 122 VARMAX 2 - installatie, gebruik en onderhoud Schema's: VX202 / VX212 pagina 4/7 Ketel nummer 2: Indien de afsluiter niet is uitgerust met een automatische reset naar nul, INFORMATIE: verbind het sluitingcontact van de afsluiter Q1.2 op L3. Afsluiter Q1.2 Alarmrapport N L3 L3 L Bus LPB MB DB naar ketel 1 Elektrische voeding 230 VAC 50 Hz Module 1 QX21 Ingangssensor geregeld circuit...
  • Pagina 123 VARMAX 2 installatie, gebruik en onderhoud Schema's: VX202 / VX212 pagina 5/7 D. SPECIFIEKE PROCEDURE VOOR DE INBEDRIJFSTELLING " Monteer de accessoires en maak de elektrische aansluitingen. De switches op de uitbreidingsmodules AVS75 goed OPGELET: parametriseren. " Start de ketel alleen op. " Maak de volgende instellingen op “specialist” niveau: dan code 9360 Voer de code in Op ketel nr.
  • Pagina 124 VARMAX 2 - installatie, gebruik en onderhoud Schema's: VX202 / VX212 pagina 6/7 Lijnnr. Waarde Relais uitgang QX3 (5892) Ketelpomp Q1 Configureren pomp Q1 Ingang sensor BX2 (5931) Ingangssensor Configureren ingangssensor cascade B10 gemeenschappelijk Functie uitbreidingsmodule 1 (6020) Verwarmingscircuit 1 Configureren uitbreidingsmodules Functie uitbreidingsmodule 2 (6021) Verwarmingscircuit 2 Functie uitbreidingsmodule 3 (6022) Verwarmingscircuit 3...
  • Pagina 125 VARMAX 2 installatie, gebruik en onderhoud Schema's: VX202 / VX212 pagina 7/7 Op ketel(s) nr. 2 (en volgende): slaaf • In het menu Instellingen en vervolgens het menu Configuratie Bij aanwezigheid 4de Verwarmingscircuit 1 (5710) Start verwarmingscircuit: Opstarten verwarmingscircuit 1 Alarmuitgang configureren Relais uitgang QX1 (5890) Alarmuitgang K10 Functie uitbreidingsmodule 1 (6020)
  • Pagina 126 VARMAX 2 - installatie, gebruik en onderhoud 9.4. Specifieke parameterinstellingen aansluiting op uitgangen 0-10V (Ux) 9.4.1. Verplaatsing afbeelding “vermogen brander” naar automaat Pmini Pmaxi (lijnnr. 2331) (lijnnr. 2330) Brandermodulatie 0V 0,5V 1V 0...0,5 Vcc Boiler start niet of blokkeert 0,5...1 Vcc De ketel bevindt zich in stand-by voor starten, voorventilatie of naventilatie. 1...10 Vcc De ketel werkt met de vlam en bevindt zich tussen zijn min. en max.
  • Pagina 127 VARMAX 2 installatie, gebruik en onderhoud 9.4.3. Sturing van een pomp verwarmingskring Q2, Q6 of Q20 D. SPECIFIEKE PROCEDURE VOOR INBEDRIJFSTELLING Lijnnr. Waarde • In het menu Instellingen en vervolgens het menu Configuratie Geval van een verwarmingspomp Q2, Functie uitgang Ux (6078/6089) Pompe VG1 Q2 Q6 of Q20 met bediening 0-10V.
  • Pagina 128 VARMAX 2 - installatie, gebruik en onderhoud Optimalisatie pagina 1/2 HET VERWARMINGSCIRCUIT OPTIMALISEREN Pas de helling aan: Ga naar de tegel voor het gewenste verwarmingscircuit en selecteer de waterwetknop Het tijdprogramma instellen: Ga naar de tegel voor het gewenste verwarmingscircuit en selecteer automodus dan de koppeling tijdprogramma Stel het verlaagde setpoint in: Ga naar de tegel voor het gewenste verwarmingscircuit en selecteer gereduceerde modus om dit instelpunt aan te passen Stel een vakantieprogramma in: Maak de volgende instellingen op specialistenniveau: dan code 9360 burger»...
  • Pagina 129 VARMAX 2 installatie, gebruik en onderhoud Optimalisatie pagina 2/2 Stel de zomer-/wintermodus en/of de dagelijkse verwarmingsuitschakeling in: Maak de volgende instellingen op specialistenniveau: dan code 9360 burger» Menu Parameterlijst • E CO-functie voor automatische zomer/winter omschakeling (zie Navistem B4000 handleiding) Lijnnr. Waarde Zomer-/winterverwarmingslimiet 19°C (1030/1330) • Dagelijkse ECO-functie voor automatische comfort-/verlagingsschakeling op basis van het verschil tussen de instelwaarde en de buitentemperatuur (zie Navistem B4000 handleiding) Dagelijkse verwarmingsgrens 0°C (1033/1332)
  • Pagina 130 VARMAX 2 - installatie, gebruik en onderhoud Optimalisatie VX112/ VX212 pagina 1/1 warmwaterproductie optimaliseren met warmwaterboiler en warmwatertank De ketel instellen: Lijnnr. Waarde • In het menu Configuratie Stel de parameter Relaisuitgang QX4 (5893) Pp/HWC ventiel Q3 • In het menu Parameterlijst, vervolgens het menu Consumer Circuit 1 Set constant flow Start setpoint vraag (1859) 67 °C setpoint*afhankelijk van...
  • Pagina 131 VARMAX 2 installatie, gebruik en onderhoud 10. 10. ELEKTRISCHE VALIDATIE 10.1. Op VARMAX 2 Lijnnr. Waarde • In het menu Parameterlijst en vervolgens het menu Invoer-/uitvoertest Uitgangen regelen Alarmmelding Relais test (7700) Relaisuitgang QX1 QX2 programmeerbare uitgang Relais test (7700) Relaisuitgang QX2 Ketelpomp/klep uitgang Relais test (7700) Relaisuitgang QX3...
  • Pagina 132 VARMAX 2 - installatie, gebruik en onderhoud 11. ONDERHOUD OPTIMALISEREN Schemas : VX100 / VX101 / VX102 / VX111 / VX112 / VX113 / VX110 / VX120 / VX200 / VX201 / VX202 / VX212 / VX211 / VX210 / VX220 / Het is mogelijk om een onderhoudsmelding te genereren die geen storing veroorzaakt in de ketel. Deze Het onderhoudsbericht kan worden verzonden nadat de volgende 3 tellers zijn verstreken : • Tijd sinds laatste onderhoud (of inbedrijfstelling): stel parameter 7044 in op 12 maanden...
  • Pagina 133 VARMAX 2 - installatie, gebruik en onderhoud 12. ONDERDELENLIJST pour notice - vue 022* 026* pour 390 à 600kw * Isolatie: zwarte kant naar buiten 020 = 022 + 026 figuur 71 - Bekleding/ Isolatie 00U07924320-A Pagina 136 / 166...
  • Pagina 134 VARMAX 2 installatie, gebruik en onderhoud pour notice - vue figuur 72 - Specifieke behuizing 525 en 600 kW REF. VOOR MODELLEN ITEM BENAMING 120 & 180 & 275 & 390 & 525 & Bekleding LINKER VOORDEUR 200818 200819 200820 200821 200822 DEUR RECHTSVOOR YGNIS...
  • Pagina 135 VARMAX 2 - installatie, gebruik en onderhoud U0505839-# / U0505841-# figuur 74 - Bedieningspaneel 00U07924320-A Pagina 138 / 166...
  • Pagina 136 VARMAX 2 installatie, gebruik en onderhoud REF. VOOR MODELLEN ITEM BENAMING 120 & 180 & 275 & 390 & Bedieningspaneel 200868 200871 200873 200876 200878 PLATFORMKIT MET LMS GECONFIGUREERD VOLGENS 200869 200872 200874 200877 200879 VERMOGEN 200870 200875 200880 PLATFORM ZONDER NAVISTEM EN MET BEDRADING 78320 76130 RONDE ZEKERINGHOUDER...
  • Pagina 137 VARMAX 2 - installatie, gebruik en onderhoud IIIa Stroomrichting van de circulatiepomp Versie 4 verbindingen met sifon figuur 75 - Lichaam 00U07924320-A Pagina 140 / 166...
  • Pagina 138 VARMAX 2 installatie, gebruik en onderhoud Demonteerbare leidingen en buis: IIIb 221 227 REF. VOOR MODELLEN ITEM BENAMING 120 & 180 & 275 & 390 & 525 & Lichaam DEUR WISSELAAR MET AFDICHTING 76015 76016 76017 76018 DEURDICHTINGEN WISSELAAR (x 3) 76019 76020 76021...
  • Pagina 139 VARMAX 2 - installatie, gebruik en onderhoud Position mélangeor dans venturi (repère 301) modèles 180 & 225 modèles 390 à 600 314 = 307 + 311 + 402 ( ) + A + B 313 = 310 + 314 + 304 + 316 figuur 76 - Brander 00U07924320-A Pagina 142 / 166...
  • Pagina 140 VARMAX 2 installatie, gebruik en onderhoud REF. VOOR MODELLEN ITEM BENAMING 120 & 180 & 275 & 390 & 525 & Brander VENTURI MET MENGER 72411 76151 71859 76152 72693 VENTILATOR 200892 60438 71209 72692 79212 KIJKGLAS MET MONTAGEMATERIAAL 76048 TERUGSLAGKLEP ROOKGASSEN HULS 76049 76050...
  • Pagina 141 VARMAX 2 - installatie, gebruik en onderhoud Modellen 120 & 140 Modellen 180 tot 600 180, 225, 390 & 450 figuur 77 - Gastoevoer 00U07924320-A Pagina 144 / 166...
  • Pagina 142 VARMAX 2 installatie, gebruik en onderhoud Afdrukstand diafragma: Markering (B...) bij de gaskraan B..= Modellen 180 & 225 275 & 320 390 & 450 Gaskraan B2 GN B4 GN figuur 78 - Diafragma REF. VOOR MODELLEN ITEM BENAMING 120 & 180 & 275 &...
  • Pagina 143 VARMAX 2 - installatie, gebruik en onderhoud Modellen: 120 & 140 Modellen: 180 & 225 Modellen: 275 & 320 Modellen: 390 à 600 figuur 79 - Luchttoevoerleiding 00U07924320-A Pagina 146 / 166...
  • Pagina 144 VARMAX 2 installatie, gebruik en onderhoud REF. VOOR MODELLEN ITEM BENAMING 120 & 180 & 275 & 390 & 525 & AKOESTISCHE MOF 76846 LUCHTTOEVOERLEIDING 76845 200893 78328 78329 LEIDINGEN VAN HET UITSTEL 78332 200894 78334 78332 PRESSOSTAAT LUCHT 79214 78330 78331 79214...
  • Pagina 145 VARMAX 2 - installatie, gebruik en onderhoud VIII (180  600) (120-140) figuur 80 - Toebehoren REF. VOOR MODELLEN ITEM BENAMING 120 & 180 & 275 & 390 & 525 & Toebehoren 76154 78577 79201 Cork flens Accessoires doos 76268 76269 76270 76153 Voeten voor hoogte-instelling met zool (x 4) 76543...
  • Pagina 146 VARMAX 2 installatie, gebruik en onderhoud 13. TABEL PARAMETERS KLANTREGELING Verwarmingsketel: ........site: ........Serienummer: ..................Wij appreciëren uw bijdrage voor het signaleren van wijzigingen in de instellingen in dit document! Opmerking: De kolom "toegang" geeft het niveau van de toegankelijkheid tot informatie en de programmering (E voor eindgebruiker, I voor inbedrijfstelling en S voor specialist). Het niveau van toegankelijkheid Indienststelling omvat het Eindgebruikersniveau.
  • Pagina 147 VARMAX 2 - installatie, gebruik en onderhoud Lijnnr. Programmering Toegang Standaard waarde Klantinstelling Klokprog. verw. groep 3 Voorselectie Ma-Zo Uur van inschakeling 1e periode 06:00 Uur van uitschakeling 1e periode 22:00 Uur van inschakeling 2e periode 24:00 Uur van uitschakeling 2e periode 24:00 Uur van inschakeling 3e periode 24:00...
  • Pagina 148 VARMAX 2 installatie, gebruik en onderhoud Lijnnr. Programmering Toegang Standaard waarde Klantinstelling Zomer/Winter verw grens 19 °C 24 h verwarmingsgrens --- °C Min gewenste aanvoertemp 8 °C Max gewenste aanvoertemp 80 °C Gew wrde aanv ruimtetherm 65 °C Vertr. warmte vraag Ruimteinvloed 20 % Ruimtetemp begrenzing...
  • Pagina 149 VARMAX 2 - installatie, gebruik en onderhoud Lijnnr. Programmering Toegang Standaard waarde Klantinstelling 1042 Gew wrde aanv ruimtetherm 65 °C 1046 Vertr. warmte vraag 1050 Ruimteinvloed 20 % 1060 Ruimtetemp begrenzing 1 °C 1061 Verw grens ruimteregelaar --- °C 1070 Snel opstoken 3 °C 1080...
  • Pagina 150 VARMAX 2 installatie, gebruik en onderhoud Lijnnr. Programmering Toegang Standaard waarde Klantinstelling 1361 Verw grens ruimteregelaar --- °C 1370 Snel opstoken 3 °C 1380 Geoptimaliseerd uit 1390 Inschakeloptimalisering max 00:00 1391 Max Uitschakeloptimalisering max 00:00 1400 Gew wrde toename Red start -5 °C 1401 Gew wrde toename Red einde...
  • Pagina 151 VARMAX 2 - installatie, gebruik en onderhoud Lijnnr. Programmering Toegang Standaard waarde Klantinstelling 1878 Met opslag buffertank 1880 Met voorregelaar/circ pomp Gebruikers circuit 2 1909 Gew aanv temp gebr. groep 60 °C 1925 Overtemperatuur afname 1928 Met opslag buffertank 1930 Met voorregelaar/circ pomp Gebruikers circuit 3 1959...
  • Pagina 152 VARMAX 2 installatie, gebruik en onderhoud Lijnnr. Programmering Toegang Standaard waarde Klantinstelling 2656 UIT-tijd ontluchting 2657 Aantal van repetities 2662 Ventilatietijd verw. circ. 10 min 2663 Ventilatietijd Tapwater 5 min Cascade 3510 Volgorde strategie Vroeg on, laat uit 3511 Min. belastings band 30 % 3512 Max.
  • Pagina 153 VARMAX 2 - installatie, gebruik en onderhoud Lijnnr. Programmering Toegang Standaard waarde Klantinstelling 5583 Opnemer 1 dT regelaar 2 Geen 5584 Opnemer 2 dT regelaar 2 Geen 5585 Inschakelduur min dT reg. 2 5587 Pomp/ventiel kick K22 Configuratie 5710 Verwarmings groep 1 5711 Koelcircuit 1 5715...
  • Pagina 154 VARMAX 2 installatie, gebruik en onderhoud Lijnnr. Programmering Toegang Standaard waarde Klantinstelling 6041 Opnemer ingang BX22 mod 1 Geen 6042 Opnemer ingang BX21 mod 2 Geen 6043 Opnemer ingang BX22 mod 2 Geen 6044 Opnemer ingang BX21 mod 3 Geen 6045 Opnemer ingang BX22 mod 3 Geen...
  • Pagina 155 VARMAX 2 - installatie, gebruik en onderhoud Lijnnr. Programmering Toegang Standaard waarde Klantinstelling 6612 Alarmvertraging 2 min 6620 Werkgebied omschakelingen Systeem 6621 Zomeromschakeling Lokaal 6623 Bedrijfskeuzeomschakeling Centraal 6624 Handmatige opwek blokkade Lokaal 6625 Tamwatertoewijzing Alle VG'en in het systeem 6631 Ext koelmid met Eco-modus 6640 Klokbedrijf...
  • Pagina 156 VARMAX 2 installatie, gebruik en onderhoud Lijnnr. Programmering Toegang Standaard waarde Klantinstelling 6965 SW Diagnose code 17 6970 Historie 18 00:00 6975 SW Diagnose code 18 6980 Historie 19 00:00 6985 SW Diagnose code 19 6990 Historie 20 00:00 6995 SW Diagnose code 20 Onderhour/service 7040...
  • Pagina 157 VARMAX 2 - installatie, gebruik en onderhoud Lijnnr. Programmering Toegang Standaard waarde Klantinstelling 7855 Contacttoestand H3 Open 7860 Contacttoestand H4 Open 7862 Frequentie H4 7865 Contacttoestand H5 Open 7872 Contacttoestand H6 Open 7874 Contacttoestand H7 Open 7950 Input EX21 moduul 1 7951 Input EX21 moduul 2 7952...
  • Pagina 158 VARMAX 2 installatie, gebruik en onderhoud Lijnnr. Programmering Toegang Standaard waarde Klantinstelling 8315 Gew wrd ketelretour temp 0 °C 8316 Rookgastemperatuur 0 °C 8318 Max Rookgastemperatuur 0 °C 8321 Primaire temp. wisselaar 0 °C 8323 Ventilator toerental 0 tr/min 8324 Gew wrde branderventilator 0 tr/min 8325...
  • Pagina 159 VARMAX 2 - installatie, gebruik en onderhoud Lijnnr. Programmering Toegang Standaard waarde Klantinstelling 8749 Ruimtethermostaat 1 Geen behoefte 8760 Verwarmingspomp 2 8761 Verwarmingsklep 2 open 8762 Verwarmingsklep 2 dicht 8765 Snel opstoken VG Pomp 2 8770 / 71 Ruimtetemperatuur / Gew waarde ruimte 2 20°C / 20°C 8773 / 74 Aanvoertemperatuur / Gew wrde aanvoertem 2 60°C / 60°C...
  • Pagina 160 VARMAX 2 installatie, gebruik en onderhoud Lijnnr. Programmering Toegang Standaard waarde Klantinstelling 9054 Relaisuitgang QX22 moduul 2 9055 Relaisuitgang QX23 moduul 2 9056 Relaisuitgang QX21 moduul 3 9057 Relaisuitgang QX22 moduul 3 9058 Relaisuitgang QX23 moduul 3 Branderautomaat 9524 Gew. toerental DL Afhankelijk model 9525 Gew.
  • Pagina 161 VARMAX 2 - installatie, gebruik en onderhoud 14. BIJLAGE A Productgegevens ≤ 400 kW Referentie van het product Handelsmerk YGNIS Modellen Nominaal vermogen Prated Nuttige warmteproductie 117,2 136,8 175,9 219,8 269,5 313,6 383,0 Bij nominaal vermogen en regime 80°C / 60°C η...
